車のホイール部品の説明：構造、材質、メンテナンス

運転するたびに、ホイールは車全体の重量を支え、路面の凹凸を吸収し、安全なステアリング操作を助けます。適切に設計されたホイールは、車両の安定性を維持しながら、スムーズな乗り心地を提供する適切な剛性レベルを維持します。

この総合的なガイドでは、自動車のホイールとタイヤのさまざまな部分を分解し、それらがどのように連携するかを説明し、それらを製造するために使用される材料を探り、ホイールの選択とメンテナンスに関する実用的なヒントを提供します。

車のホイールの仕組み

車輪は車両の荷重を支え、駆動力、制動力、コーナリング力を路面に伝達します。ハンドルを切ると、前輪がハブ内のベアリングを軸にして旋回します。アクセルを踏むと、エンジンの動力で車軸が回転し、ハブとリムが回転します。タイヤのゴムが路面に食い込み、車両は前進します。一方、サスペンション部品は路面の凹凸を吸収し、ブレーキシステムはキャリパーとパッドを用いて車輪の回転を減速します。

自動車のホイールアセンブリは、主に2つの部品で構成されています。1つ目は金属製のホイール本体です。2つ目は、ホイールを包み込むゴム製のタイヤです。金属製のホイールは、ホイールの強度と形状を支えます。ゴム製のタイヤは、グリップ、衝撃吸収、そしてトラクションを提供します。

これら2つの部品が組み合わさることで、車両の転がり、操舵、ブレーキの信頼性が確保されます。以下では、まず金属部品を分解し、次にタイヤの各層を詳しく見ていきます。

金属ホイールの主要部品

金属製の車輪は、複数の部品を 1 つの強固な円形の構造に組み合わせます。

リム

リムはホイールの外側の縁を形成します。タイヤのビードを固定し、空気を遮断する役割を果たします。リムの幅と直径によって、適合するタイヤサイズが決まります。幅の広いリムはコーナリンググリップを向上させ、直径の大きいリムはステアリングレスポンスを向上させる傾向があります。

スポーク（またはホイールアーム）

スポークはリムとハブを繋ぎ、車両の重量を均等に分散させ、ハブとリムの間で力を伝達します。スポークには、強度、重量、そして外観のバランスをとるために、5本スポーク、メッシュ、タービンスタイルなど、様々なデザインがあります。各スポークは、荷重下での曲げに耐える強度を備えつつ、バネ下重量（バネで支えられていない質量）を軽減するのに十分な軽量性を備えていなければなりません。

外側のリップとバレル

アウターリップは、スポークから突き出たリムのエッジ部分です。タイヤビードを固定し、ホイールの外観デザインにも貢献します。バレルはリムの主要円筒部です。タイヤの形状を維持し、ビードに対するエアシールを確保します。

ホイールホールとホイールナット

ホイールには、車のボルトパターンに合わせた複数のラグ穴があります。ラグナットはこれらの穴に通してホイールをハブに固定します。ラグナットを適切なトルクで締めることで、ホイールが緩んだり歪んだりすることなく、安全に取り付けることができます。

マウントハンプ

リム内側、ビードシートのすぐ隣にある小さな隆起。これらの隆起により、コーナリング時のタイヤビードの内側への滑りを防ぎます。

センターキャップ

センターキャップはホイールのハブとラグナットの留め具を覆い、これらの部品をゴミや湿気から保護します。メーカーによっては、センターキャップにブランドロゴや装飾が施されている場合もあります。タイヤ交換時には、ラグナットにアクセスするためにキャップを外す必要があります。

ハブ

ハブは、ホイールを車軸に接続する中心部品です。ホイールベアリングが内蔵されており、ホイールは最小限の摩擦で自由に回転します。また、ハブは正確なセンターボアによってホイールを車軸にしっかりと固定します。ハブが適切に取り付けられることで、振動やタイヤの偏摩耗を防ぎます。ホイールは、ホイールホールまたはスタッドがハブフランジを貫通し、ラグナットで固定されます。

バルブアセンブリ

バルブアセンブリは、バルブステムとコアで構成されています。これにより、タイヤの空気を補充したり抜いたりすることができます。適切なバルブがないと、ホイールの空気圧が下がり、すぐに空気が抜けてしまいます。耐久性を重視して金属製のバルブステムを使用しているホイールもあれば、コスト効率を重視してゴム製のバルブステムを使用しているホイールもあります。バルブステムには小さなキャップが付いており、汚れや湿気の侵入を防ぎます。

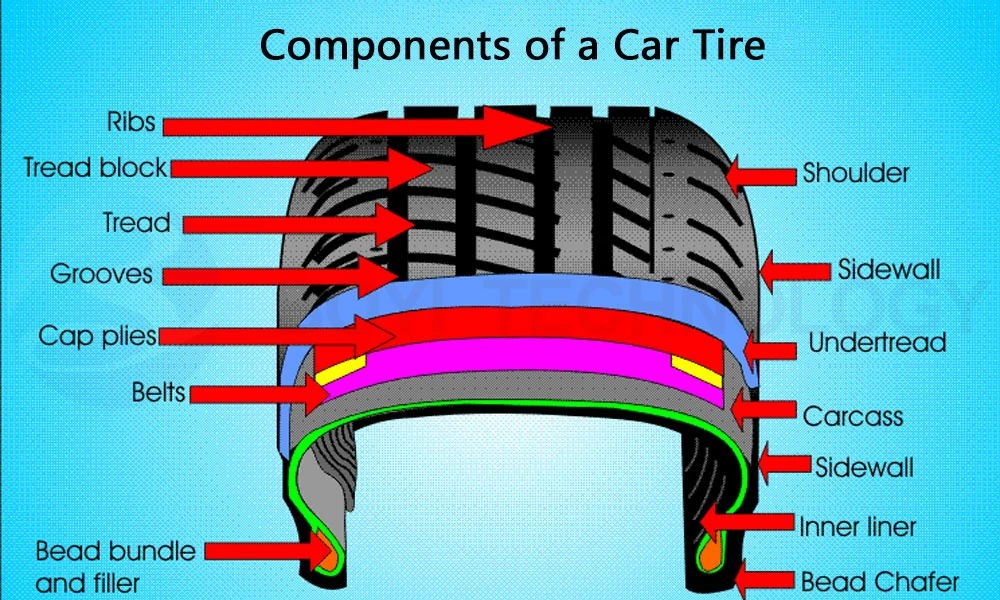

タイヤ内部：その主要構成要素

ホイールのリム、スポーク、ハブ、その他の部品が金属構造を形成するのに対し、タイヤは路面と接するゴム部分です。現代のチューブレスタイヤは、主に以下の層で構成されています。

トレッド

トレッドは路面と接する最も外側のゴムです。溝とブロックが配置されており、水を排出し、雪上でグリップし、乾いた路面にもしっかりとグリップします。オールシーズンタイヤは、一年を通して使用できるように中程度の溝を備えています。夏用タイヤは溝の数は少ないですが、接地面積が広く、乾いた路面でのトラクションを最大限に高めています。冬用タイヤは、雪に食い込むようにサイプ（微細な切れ込み）が追加されています。

サイドウォールゴム

サイドウォールは、トレッドとビードの間にある滑らかなゴム部分です。コーナリング時に横方向の剛性を高め、タイヤ下部のベルトを保護します。サイドウォールに浮き彫りになった文字は、タイヤサイズ、ロードインデックス、速度記号、メーカー情報を示しています。

ビーズとビーズフィラー

ビードは、ゴムでコーティングされた高張力鋼線の束です。リムのビードシートをしっかりと掴み、気密シールを形成します。鋼線の裏側にはゴム製のビードフィラーが配置されており、剛性を高めているため、特に高性能タイヤでは、ステアリング操作に対するタイヤの素早い反応が実現します。

ベルトプ​​ライ（スチールベルト）

トレッドの下には、ベルトと呼ばれる1層または複数層のスチールコードが敷かれています。ベルトはトレッド面を補強し、パンクを防ぎ、高速走行時でもタイヤの形状を維持するのに役立ちます。

カーカスプライ（ボディプライ）

現代のラジアルタイヤでは、ベルトの下には布製または合成繊維製のコード層があり、ビードからビードへと放射状に走っています。これらの層は全体的な強度と柔軟性を提供し、荷重を支え、衝撃を吸収します。

インナーライナー

インナーライナーは、トレッドとプライの下に気密バリアを形成します。チューブレスタイヤでは、インナーチューブの代わりにライナーが使用されます。ライナーは、長期間にわたって安定した空気圧を維持するのに役立ちます。

ホイールの製造方法

ホイールの製造方法は、コスト、強度、重量、パフォーマンスに影響します。

フローフォーミング

フローフォーミングは、鋳造ホイールを二次鍛造工程にかけることから始まります。ホイールは加熱され、マンドレル上で回転しながら、ローラーで圧力をかけられます。これにより、外側のリムが伸縮し、強度が向上し、軽量化されます。

鋳造

鋳造 溶融金属を鋳型に流し込む鋳造法です。この方法は大量生産に適しており、コスト効率に優れています。複雑なスポーク形状や装飾的な特徴も実現可能です。重力鋳造は最もシンプルな方法で、低圧鋳造と高圧鋳造は金属の密度を高めます。ただし、鋳造ホイールには小さな気泡が入り込む可能性があり、強度が低下します。

鍛造

鍛造は、硬い金属の塊から始まります。高圧で成形することで、金属の結晶構造が整列し、強度と軽量化が実現します。鍛造ホイールはコストが高く、内部欠陥が少ないため、高性能車に適しています。

CNC加工

CNC加工では、コンピュータ制御の旋盤とフライス盤を用いて、予め成形されたホイールブランクを精密に加工します。鋳造、鍛造、またはフローフォーミングの後、ブランクはCNC加工機に取り付けられます。その後、高精度の切削工具で余分な材料を除去し、複雑なスポークを成形し、センターボアを決定し、フランジとリップの正確な寸法を実現します。

最先端の技術を活用 CNCフライス盤 および ターニングセンターBOYI TECHNOLOGY は、複雑な CAD 設計をミクロンレベルの精度で高品質のプロトタイプや完成部品に変換します。

今日連絡してください 次の自動車プロジェクトについて話し合いましょう!

一般的なホイールの材質

ホイールの強度、重量、コストは、選択した素材によって異なります。自動車メーカーは、車両の用途に応じて素材を選択します。

材料	詳細説明	優位性	デメリット
アルミニウム合金	鋳造、鍛造、フロー成形ホイールに使用される軽量金属合金	• 優れた強度対重量比 •耐食性 • 燃費向上	• 鋼鉄よりもコストが高い
鋼鉄	重い金属で、通常は鋳造ではなく打ち抜き加工や溶接で作られる	• 非常に耐久性があります• 低コスト • 冬や過酷な使用にも適しています	• バネ下重量が増加する • コーティングなしでは錆びる可能性がある
マグネシウム（「マグ」）	モータースポーツで好まれる超軽量合金	• 一般的な合金の中で最も軽量 • 優れたハンドリングレスポンス	• 非常に高価 • 腐食しやすい
炭素繊維	織り繊維と樹脂で作られた複合材料	• 最高の強度対重量比 • 回転質量を大幅に削減	• 非常に高いコスト • 衝撃に敏感

適切なホイールとタイヤの組み合わせを選ぶ

ホイールとタイヤを選ぶ際には、スタイルだけではありません。車体へのフィット感、パフォーマンス目標、そして予算も考慮する必要があります。

ボルトパターンとセンターボア

ボルトパターンは、ホイールのラグ穴の数と、それらが形成する円周を指定します。例えば、5×114.3のボルトパターンは、114.3mmの円周上にXNUMXつのラグ穴があります。センターボアとは、ハブに嵌合するホイールの内側の開口部です。正しいボルトパターンとセンターボアは、振動を防ぎ、安全な取り付けを保証します。

ホイールサイズ

ホイールの直径と幅は、乗り心地、ハンドリング、そして外観に影響を与えます。ロープロファイルタイヤを装着した大径ホイールはステアリングレスポンスを向上させますが、荒れた路面での快適性が低下する可能性があります。ハイプロファイルタイヤを装着した小径ホイールは、路面の凹凸を吸収する能力は優れていますが、コーナリング時の負荷が大きくなると、ホイールのたわみが大きくなる可能性があります。

オフセットとバックスペース

オフセットとは、ホイールの取り付け面とホイールの中心線との間の距離です。プラスオフセットはホイールを内側に、マイナスオフセットは外側に押し出します。バックスペースとは、ホイールが車体に対してどれだけ離れているかを表します。適切なオフセットとバックスペースは、ホイールがブレーキ、サスペンション、そして車体と干渉しないようにするためのものです。

重量

軽量ホイールはバネ下重量を軽減し、ハンドリングレスポンスを向上させます。1ポンド軽量化するごとに回転質量が減少するため、ホイールの速度変更に必要な力が少なくなります。軽量化が重要な場合は、鍛造アルミニウム、マグネシウム、カーボンファイバー製のホイールが好まれます。

タイヤの互換性

タイヤのサイズとタイプはホイールの寸法と一致させる必要があります。タイヤの幅、アスペクト比、リム径は、ホイールの幅と直径と一致している必要があります。また、タイヤの荷重指数と速度定格が車両メーカーの仕様を満たしているか、それを上回っていることも確認する必要があります。

美しさと仕上げ

仕上げオプション—洗練された、塗装、 機械加工、ブラッシュ仕上げ、クローム仕上げなど、車の外観をカスタマイズできます。耐腐食性とあなたのスタイルに合った仕上げをお選びください。

ホイールとタイヤの一般的な問題

定期的な点検とメンテナンスはトラブルの回避に役立ちます。

問題	原因/症状	推奨される行動
ミスアライメント	タイヤが不均一に摩耗し、ステアリングがドリフトしたり片側に引っ張られたりする	12,000マイルごと、または大きな衝撃（道路の穴など）を受けた後は、ホイールアライメントを実施してください。
曲がったリム	縁石や穴によってリムの縁が歪んでしまい、空気漏れや振動の原因となる	軽度の曲がりは専門家に矯正してもらい、損傷がひどい場合は交換する
腐食と錆	スチールホイールはチップをコーティングすると錆びが発生し、アルミニウムは過酷な条件下では腐食する可能性があります。	定期的にホイールを清掃し、保護シーラントやタッチアップペイントを塗布する
タイヤの偏摩耗	アライメント、空気圧、サスペンションの問題により、トレッドの片側がより摩耗する	5,000～7,000マイルごとにタイヤを回転させ、アライメントと空気圧をチェックする
エアリーク	ビードシートの損傷やリムの腐食によりゆっくりと漏れが発生します	タイヤの空気圧を毎月チェックし、バルブステムとリムビードシートに漏れがないか点検する
ホイールのアンバランス	不均一な質量分布は高速道路での振動を引き起こす	タイヤを交換したりローテーションしたりするたびにホイールのバランス調整を行ってください

メンテナンスのヒント

簡単な手順でホイールとタイヤを最高の状態に保ちます。ドライバーは部品の寿命を延ばし、安全性を確保できます。

• 定期点検: 整備士はオイル交換のたびにホイールとタイヤを点検する必要があります。目視によるチェックで、損傷が悪化する前に発見できます。
• 適切なインフレ: 運転者は少なくとも月に一度はタイヤの空気圧を点検する必要があります。適切な空気圧を保つことで摩耗が軽減され、燃費も向上します。
• ホイールバランスとアライメント: 所有者は、10,000 マイルごと、または新しいタイヤを取り付けた後に、ホイールのバランス調整とサスペンション部品の調整を行う必要があります。
• タイヤの回転: 一定の間隔でタイヤをローテーションすることで、4 つのタイヤすべてが均等に摩耗します。
• 清掃と保護ホイール洗浄はブレーキダストや路面の汚れを除去します。ホイールシーラントを塗布することで、腐食に対する保護層を強化できます。

カスタムカーパーツの専門パートナー

BOYI TECHNOLOGYは高精度の CNC機械加工サービス 自動車用途向けの高度な積層造形技術も提供しています。経験豊富なエンジニアが設計から試作、生産までお客様と緊密に連携し、エンジンブラケット、サスペンションマウント、カスタムホイールハブなど、あらゆるコンポーネントが厳格な公差を満たすよう保証します。

BOYIを選ぶ理由

• 精密CNCフライス加工と旋削
• カスタムプロトタイピングと少量生産
• 素材と仕上げの完全なカスタマイズ
• 迅速なサポートと専門的なエンジニアリングの洞察
• 迅速な国際配送と厳格な検査基準

カスタムカーパーツのビジョンを実現する準備はできましたか？BOYI TECHNOLOGYまで今すぐお問い合わせください。 [メール保護] プロジェクトの要件について話し合い、無料の見積もりを受け取りましょう。

結論

車のホイールは外見はシンプルに見えますが、実際には金属とゴムが複雑に組み合わさって機能する構造になっています。リムやスポークからトレッドやベルトまで、それぞれの部品が安全性、性能、そして快適性に影響を与えます。

ホイールとタイヤの構造、使用されている素材、そして製造工程を理解することで、ホイールコンポーネントのアップグレード、メンテナンス、交換の際に、より賢明な選択を行うことができます。適切な取り付け、定期的な点検、そして丁寧なメンテナンスを行うことで、長く快適に走り続けることができます。
