ドローン製造：コスト、材料、製造方法

ドローンの製造は、創造性、エンジニアリング、そして精密さが融合した魅力的な分野です。ドローン市場への参入を検討している企業にとっても、このハイテクな飛行装置がどのように作られているのか興味があるだけでも、製造プロセスを理解することは不可欠です。

この記事では、ドローンの製造方法を形作るコスト、使用される材料、製造方法など、重要な要素について説明します。

ドローン製造とは何ですか?

ドローン製造とは、無人航空機（UAV）とも呼ばれるドローンの設計、開発、製造の全プロセスを指します。このプロセスには、物理​​的なコンポーネントの作成、部品の組み立て、そしてドローンが効果的に機能するために必要なソフトウェアの統合が含まれます。

ドローン製造の根幹は、ドローンの機能に関するアイデアや要件から始まります。エンジニアは専用のソフトウェアを用いて、ドローンの構造と内部部品を設計します。設計が確定すると、メーカーはCNC加工、3Dプリント、成形といった手法を用いて部品を製造します。そして、これらの部品は組み立てられ、性能と信頼性の試験が行われます。

ドローンには様々な形やサイズがあり、航空写真撮影、測量、配達、農業、さらには軍事用途など、様々な用途に合わせて設計されています。一般的なドローンは、フレーム、モーター、プロペラ、センサー、電源（通常はリチウム電池）、飛行制御システムなどの部品で構成されています。

ドローン製造において精度が重要な理由

ドローンが安全かつ確実に飛行するには、すべての部品が完璧にフィットし、完璧に機能する必要があります。不正確な部品は、次のような問題を引き起こす可能性があります。

• 不均衡プロペラやモーターのわずかな重量移動でも不要な振動が発生し、バッテリー寿命が消費され、墜落につながる可能性があります。
• ルーズフィット: ジョイントやファスナーのサイズが適切でないと、振動により緩んで飛行中に故障する危険があります。
• 位置ずれしたセンサー: ナビゲーション ユニットは正確な配置に依存しており、数度のずれによって GPS の読み取りと自動安定化が狂う可能性があります。

メーカー使用 座標測定機 部品検査には、CMM（三次元測定機）、レーザースキャナー、試験治具を使用します。また、生産開始前に試作組立を実施し、早期に不具合を発見します。こうした事前の精密作業により、製品リコールや現場での不具合を防ぎ、時間とコストを節約できます。

ドローンの製造方法：主な製造方法

ドローンメーカーは、古い方法と新しい方法を組み合わせて部品を成形し、最終ユニットを組み立てます。

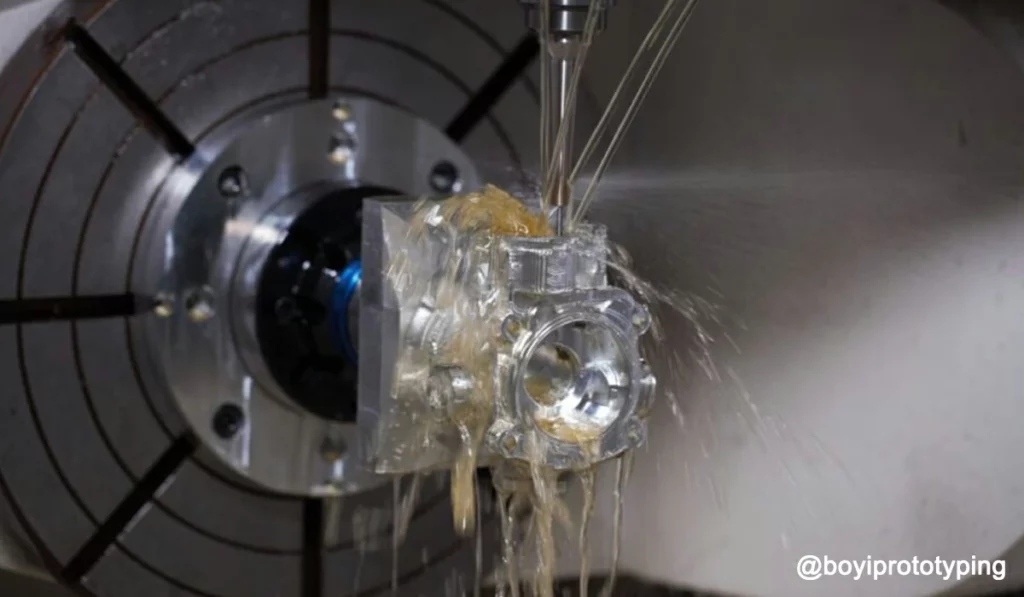

CNC加工

CNC加工では、コンピュータ制御の工具を用いて金属やプラスチック部品を精密に切削します。エンジニアはCNC工作機械が正確な工具パスをたどるようにプログラムします。メーカーは、ドローンのフレーム、モーターマウント、ランディングギアなどを厳しい公差で製造します。CNC加工は、小ロットから中ロットの生産や均一な品質が求められる部品に適しています。オペレーターは各部品を検査し、欠陥を早期に発見します。

• 優位性CNC は、数千分の一インチ以内という厳しい許容誤差を実現し、金属から複合材までさまざまな材料で動作します。
• 代表的な部品: チームは CNC を使用して、精密なモーター マウント、フレーム コネクタ、ローター ハブを製造します。
• 工場では、部品ごとに治具とプログラムを設定します。複雑な形状の場合は、複数回の工具交換と慎重な検査が必要になります。

射出成形

射出成形 大規模なプラスチック部品の生産に使用されます。メーカーは最終的な部品設計に基づいて金型を製作します。そして、溶融プラスチックを射出し、冷却し、完成した部品を取り出し、成形します。このプロセスは、プロペラ、センサーカバー、着陸パッドといった単純な形状の部品に最適です。 金型の作成 コストは高くなりますが、部品1個あたりの製造コストはわずか数セントです。安定した設計と大量注文を抱える企業は、単価を抑えるためにこの方法を選択することが多いです。

• プロセス工場では、溶融プラスチックを高圧下で鋼鉄の金型に注入し、冷却して完成品を取り出します。
• 以下のためにベストプロペラブレード、レンズカバー、小型ハウジングなど、同一部品が大量に生産されます。
• コストダイナミクス: 金型の作成には数千ドルの費用がかかりますが、一度設定してしまえば、各部品の材料費とサイクル時間はわずか数セントで済みます。

3D プリンティング (積層造形)

3D印刷 プラスチックまたは複合フィラメントから層ごとに部品を作成します。この方法は、 ラピッドプロトタイピング 複雑な形状のカスタムパーツも製造可能です。メーカーは、新しいセンサーハウジングや空力カバーのテストを、数日ではなく数時間で行うことができます。少量生産においても、3Dプリントはコストのかかる金型製作を不要にするため、メリットをもたらします。設計者は、強度を維持しながら軽量化を図るために、内部の格子構造をプリントすることも可能です。

• 優位性: プロトタイプの迅速な処理、複雑な部品のワンステップ作成、材料の無駄の最小化。
• 材料: プリンターは PLA、ABS、ナイロンなどのプラスチックで動作し、一部の産業用モデルは複合材料入りフィラメントを扱います。
• ユースケースエンジニアは、プロトタイプのボディ、カスタム ハウジング、さらには強度を損なうことなく重量を削減する格子構造のコンポーネントを印刷します。

複合材のレイアップと接着

高い強度対重量比が求められる部品の場合、複合材レイアップは依然として最良の選択肢です。技術者は、金型の上にカーボンファイバーまたはグラスファイバーのシートを重ね、樹脂を塗布し、オーブンまたはオートクレーブで部品を硬化させます。この方法では、ドローンの剛性の高いフレームと軽量の翼が製造されます。この工程には熟練した作業員と、気泡や樹脂の不均一な分布などの欠陥を回避するための綿密な品質管理が必要です。

• ハンドレイアップ技術者は炭素繊維またはガラス繊維のシートを手作業で重ね、樹脂を塗布し、オーブンまたはオートクレーブで部品を硬化させます。
• 自動配置高級ショップでは、複雑な型の上に繊維を正確に置き、同様に硬化させるロボットを稼働させています。
• 部品メーカーは、重量物運搬ドローンの機体全体、翼部分、構造梁にこ​​れらの方法を使用します。

組み立てと統合

部品製造後、スタッフは最終組み立て工程に移ります。チームメンバーはモーターの取り付け、ワイヤーハーネスの取り付け、フライトコントローラーの取り付けを行います。はんだ付けや接着剤の塗布にはロボットアームを用いた半自動ラインを採用している工場もあれば、繊細な作業やカスタム作業には手作業による組み立てを行っている工場もあります。品質検査員は、梱包・出荷前にすべてのドローンの電子機器、バランス、ソフトウェアを検査します。

当社は精密ドローン部品の製造を専門としています。最先端の設備と軽量素材に関する専門知識を活かし、厳格な品質・性能基準を満たすドローン部品を製造しています。 お問い合わせ ドローン部品の見積もりをすぐに取得してください。

ドローン製造における主要材料

適切な素材を選ぶことで、ドローンの飛行性能、積載量、過酷な環境への耐性が決まります。ドローン製造に使用される主な素材のカテゴリーを見ていきましょう。

材料	共通グレード	キーのプロパティ	一般的なアプリケーション
炭素繊維複合材	T300、T700、UHM（超高弾性）	高い剛性対重量比、優れた疲労耐性	メインフレーム、アーム、構造サポート
グラスファイバー複合材	Eガラス、Sガラス	優れた強度と耐衝撃性、カーボンよりも手頃な価格	カバー、センサーポッド、着陸装置ガード
ケブラー複合材	ケブラー29、ケブラー49	高い引張強度、引き裂き、穴あけ、摩耗に強い	スキッドプレート、カメラハウジング、衝突ゾーン
熱可塑性複合材料	PEEK + カーボンファイバー、PA6 + ガラスファイバー	成形可能、リサイクル可能、複雑な形状に最適	バッテリーエンクロージャ; 中強度フレーム
アルミ	6061-T6、7075-T6	軽量、耐腐食性、機械加工が容易	モーターマウント、ブラケット、フレームサポート
チタン	グレード5（Ti-6Al-4V）、グレード2	非常に強く、耐腐食性があり、高応力領域に適しています	ローターシャフト、ファスナー、応力が重要な部品
マグネシウム合金	AZ31B、AZ91D	非常に軽量で振動減衰性に優れています	大型ドローンのボディパネル、ハウジング構造
銅	C11000（電解タフピッチ）、C10100（無酸素）	優れた導電性	モーター、配線、電源コネクタ、ヒートシンク
グラフェン複合材料	グラフェンナノプレートレット（GNP）、rGO（還元酸化グラフェン）	非常に高い導電性、複合材料を強化	実験的なフレーム補強材、バッテリーケース
形状記憶合金	ニチノール（ニッケルチタン、NiTi）	温度によって形状が変化し、自己回復する変形	折りたたみ式アーム、アダプティブコントロールサーフェス
生分解性ポリマー	PLA（ポリ乳酸）、PHBV、PBS	植物由来。産業条件下で堆肥化可能	使い捨てケース、環境に優しいドローン本体

ドローン製造コストの内訳

ドローンの製造コストは、設計と試作、材料、機械加工と組み立て、ソフトウェア開発、テストなど、いくつかの主要なカテゴリーに分類されます。

設計と試作

ドローンを作る最初のステップは設計です。エンジニアは CAD（コンピュータ支援設計）ソフトウェア 詳細な3Dモデルを構築します。これらのモデルには、構造レイアウト、空力特性、部品配置が含まれており、飛行中のスムーズな動作を保証します。

設計が完成したら、試作が始まります。多くの企業は、部品の初期バージョンをCNC加工で製造することがよくあります。これにより、チームはフィット感、重量、バランスを迅速にテストし、多額の費用をかけずに改良を加えることができます。

材料購入費

ドローンメーカーは、カーボンファイバー、アルミニウム、銅などの素材を購入します。サプライヤーはこれらの素材の価格設定をそれぞれ異なる方法で行います。カーボンファイバーシートは、強度と重量の比率が最も優れているため、価格が高くなります。アルミニウムのブロックやチューブは、強度と軽量性のバランスが取れた安価な素材です。銅線はモーターや配線に使用されるため、市場の需要に応じて価格が変動します。

メーカーは市場価格を綿密に追跡しています。価格が下落すると材料をまとめて購入し、安全に保管します。ある供給元が不足したり価格が上昇したりすると、別の供給元に切り替えます。バイヤーは品質とコストの両方を満たす取引を求めています。

加工および組立費用

企業が原材料を購入した後、次のステップは精密な切断と成形に移ります。ドローンの部品は、ぴったりとフィットするために厳密な公差が必要です。機械工は CNCミル アルミフレームとモーターマウントを彫刻する。機械の稼働時間、切削工具、そして熟練した作業員の費用を支払っている。

企業は単価を​​下げるため、同じ部品を大量に発注しようとします。工場の稼働時間を最大限に活用するため、機械を夜間稼働するようにプログラムします。設計変更は、新たなプログラミングとセットアップ作業を必要とします。これにより、余分な時間とコストが発生します。

部品が到着すると、技術者がサブコンポーネントを組み立てます。モーターをマウントに取り付け、ベアリングを取り付け、カーボンファイバープレートをクランプで固定します。制御基板の配線ハーネスをはんだ付けします。プロペラシャフトをねじ込み、各ジョイントを手作業でテストします。必要に応じて、作業員が保護コーティングや塗装を施します。

ソフトウェアおよび制御システム開発

ドローンの運用はソフトウェアに依存しています。開発者チームは、飛行制御、ナビゲーション、センサー統合のためのコードを作成します。ソフトウェア1つ1つに、開発者の人件費、テストツール、コードレビューなどの費用がかかります。

エンジニアは自動操縦システムの迅速な応答を保証する必要があります。実際の飛行に先立ち、ソフトウェアシミュレーターでナビゲーションアルゴリズムをテストします。コードの弱点を見つけるためにデータを記録します。企業はシミュレーション装置や飛行データの記録・分析ツールに投資しています。

試験および認証費用

ドローンを製造した後、メーカーは様々な条件下でテストを行う必要があります。人工気候室でバッテリーの耐久試験を実施し、雨、埃、気温の変化に対するドローンの耐久性を確認します。また、ドローンを広い場所で飛行させ、航続距離と安定性を確認します。

企業は規制空域や試験場へのアクセス料を支払います。実機テスト飛行のための安全保険に加入し、パイロットと安全管理担当者を雇用します。そして、各テストを記録し、規制要件を満たす報告書を作成します。

企業がドローンの公式認証を取得する際、政府機関に手数料を支払います。安全規則の理解を深めるためにコンサルタントに費用を支払う場合もあります。各国は最大重量、速度、飛行高度について独自の制限を設けています。規則が変更された場合、企業は追加の試験を実施するための予算を組まなければなりません。

ドローン製造業界の課題

ドローン市場は刺激的なチャンスを提供している一方で、メーカーはいくつかのハードルに直面しています。

1. 急速な技術進歩に対応する – より優れたバッテリーやよりスマートなナビゲーション システムなどの新機能を統合するには、継続的な研究開発が必要です。
2. 複雑な規制を乗り越える – 地域によって異なる安全、プライバシー、空域に関する法律を遵守すると、開発が遅れ、コストが増加する可能性があります。
3. グローバルサプライチェーンの管理 – 国際的に材料を調達すると、関税、輸送の遅延、供給不足などのリスクが伴います。
4. 品質と安全性の維持 – 信頼性の高いパフォーマンスを確保し、製品の故障を回避するには、厳格なテストと品質管理が不可欠です。
5. カスタマイズとスケーラビリティのバランス – 効率的で大規模な生産を維持しながら特定の顧客ニーズを満たすことは、依然として大きな課題です。

精密ドローン部品メーカー

ボイテクノロジー 高精度に特化 CNC加工サービス ドローン部品向け。高度なCNC装置を駆使し、ドローン業界の厳しい要件を満たす複雑な部品を供給します。

軽量でありながら強度の高い素材を使用し、ドローンの性能と信頼性の向上に貢献しています。革新性と品質に重点を置くBOYI TECHNOLOGYは、世界中のドローンメーカーから信頼されるサプライヤーです。熟練の職人が手掛けたパーツでドローンプロジェクトを強化したいとお考えなら、BOYI TECHNOLOGYがお客様のニーズに合わせたソリューションをご提供いたします。

まとめ

ドローンの製造は、革新的な設計、材料科学、精密工学、高度な生産技術を組み合わせた複雑ですがやりがいのあるプロセスです。

CNC加工や3Dプリントといった製造手法は、業界が精度とカスタマイズを重視していることを浮き彫りにしています。一方、射出成形や複合材加工は、効率的な生産と、強度と軽量性を兼ね備えた部品の製造を可能にします。

テクノロジーが進歩し続け、市場の需要が進化するにつれて、ドローンメーカーは適応し、革新して明日の航空機を製造しなければなりません。
