ホーニングとは何か：定義、ツール、プロセス、使用方法

ホーニングは、穴の幾何学的形状、表面仕上げ、寸法精度を向上させるために使用される精密機械加工プロセスです。このプロセスは、高精度と表面品質が重要となる自動車、航空宇宙、製造業など、さまざまな業界で不可欠です。この記事では、ホーニングの定義、ツール、プロセス、および用途について詳細に説明します。

ホーニングの定義

ホーニングとは 表面仕上げ 研磨石を使用して円筒形の部品の内面から材料を除去する技術。ホーニングの主な目的は、穴の幾何学的形状を修正し、寸法精度を向上させ、高品質の表面仕上げを実現することです。このプロセスは、金属、セラミック、プラスチックなど、さまざまな材料に対して実行できます。

沿革

ホーニングは、表面を滑らかにするために職人が研磨石を使用した古代に始まりました。産業革命の時代には、炭化ケイ素や酸化アルミニウムなどの新しい研磨材が登場し、精度を向上させる初期のホーニングマシンも登場しました。

20 世紀には、特殊なホーニング マシンによってプロセスが自動化され、立方晶窒化ホウ素 (CBN) やダイヤモンドなどの超研磨材によって、より硬い材料のホーニングが可能になりました。現代の進歩には、高精度と自動化を実現するコンピュータ数値制御 (CNC) システムなどがあり、精密産業におけるホーニングの重要性は今後も変わりません。

研磨のプロセス

1. : ワークピースは固定具を使用してホーニング盤にしっかりと取り付けられ、適切に位置合わせされます。
2. 荒削り: 最初に粗い研磨石を使用してストック材料を除去し、形状の欠陥を修正します。このステップで部品の基本的な形状が確立されます。
3. 仕上げホーニング: 次に、細かい研磨石を使用して、希望の表面仕上げと寸法精度を実現します。このステップでは、粗研磨によって残った表面の欠陥を滑らかにします。
4. 最終検査: ホーニング加工後、部品は精密測定ツールを使用して検査され、指定された寸法公差と表面仕上げの要件を満たしているかどうかが確認されます。

なぜ研磨が必要なのでしょうか?

ホーニングは、エンジン シリンダーや油圧システムなどのコンポーネントの最適なパフォーマンスと寿命を実現するために不可欠な、ボア寸法と表面仕上げの正確な制御を実現します。ストック除去、厳密なボア公差の達成、スプレー コーティングやセラミックなどのさまざまな材料の仕上げにコスト効率に優れています。

機械加工部品をホーニングする利点は何ですか?

機械加工された部品をホーニング加工すると、品質と性能が向上するいくつかの重要な利点があります。

1. 改善された表面仕上げ: ホーニングは機械加工部品の表面の質感を洗練させ、他の機械加工プロセスに比べてより滑らかな仕上がりを実現します。これは、精密で磨かれた表面が求められる用途にとって非常に重要です。
2. 寸法精度: ホーニングは、制御された量の材料を表面全体で均一に除去することで、厳しい寸法公差を実現します。これにより、部品が正確な仕様を満たすことが保証され、自動車や航空宇宙などの業界では非常に重要です。
3. 丸みと真直度: ホーニング加工により、内径や外面の真円度と直線度が向上します。機械加工によって生じたわずかな偏差や凹凸を修正し、部品が正しくフィットして機能することを保証します。
4. エッジブレイクと バリ取り: ホーニングは、機械加工作業で残ったバリや鋭いエッジを除去し、機械加工部品の安全性と使いやすさを向上させます。これにより、応力集中が発生しにくい滑らかな移行部とエッジが作成されます。
5. 制御された材料除去: 研磨は激しい作業になることがあります。それとは異なり、ホーニングは制御された方法で材料を除去します。これにより、ワークピースの過熱や損傷のリスクが軽減され、繊細な材料や熱に敏感な材料に適しています。
6. 多才: ホーニングは、金属、プラスチック、複合材など、幅広い材料に適用できます。さまざまな業界で、油圧シリンダー、エンジンブロック、ギア、工具などの部品に使用されています。
7. 強化されたパフォーマンス: ホーニング加工された部品は、多くの場合、性能特性が向上します。これには、精密な表面仕上げにより、シール性の向上、摩擦の低減、耐摩耗性の向上などが含まれます。

ホーニングは、機械加工された部品が厳しい品質基準を満たすことを保証し、アプリケーションの信頼性と寿命を向上させる、製造における重要なプロセスです。

ホーニング加工にはどのような種類がありますか?

ホーニング作業にはいくつかの種類があり、それぞれ特定の用途や要件に合わせて調整されます。製造業で一般的に使用される主なホーニング作業の種類は次のとおりです。

操作タイプ	説明	アプリケーション	Advantages
従来のホーニング	回転工具に研磨石または研磨棒を使用します。	エンジンシリンダーボア、油圧シリンダー、砲身	正確な寸法精度、優れた表面仕上げ
垂直ホーニング	従来のホーニングと似ていますが、垂直に実行されます。	コネクティングロッド、ギアフェース、大型油圧部品	大型部品の取り扱いが容易になり、垂直ワークピースに適しています
シングルパスホーニング	特殊な工具を使用して、1 回のパスで研磨します。	大量生産	効率、一貫した結果、サイクルタイムの短縮
ダイヤモンドホーニング	ダイヤモンド砥石や砥石を使用し、優れた切削性能を発揮します。	セラミック、硬化鋼、複合材などの硬質材料	従来の研磨材に比べて工具寿命が長く、切削能力に優れています
非円筒形状のホーニング	非円筒形の内面または外面の研磨に特化しています。輪郭ホーニングも含まれます。	複雑な形状、不規則な表面を持つ部品	複雑な形状に追従する能力があり、さまざまな部品形状に適しています。
マイクロホーニング	極めて小さな内径の精密ホーニング。微細な研磨材と特殊な工具を使用します。	医療機器、航空宇宙部品	高精度な微細加工、微細な表面仕上げ
超仕上げ加工	非常に細かい研磨剤やダイヤモンド化合物を使用した高精度のプロセス。最小限の材料を除去して、非常に滑らかな仕上がりを実現します。	優れた表面品質と摩擦の低減が求められる用途	非常に滑らかな表面仕上げ、重要なアプリケーションでのパフォーマンスの向上

ホーニング加工にはそれぞれ利点があり、部品の形状、材料の特性、必要な表面仕上げ、生産量などの要素に基づいて選択されます。メーカーは、機械加工部品の望ましい寸法精度、表面の質感、機能特性を実現するために、適切なホーニング方法を選択します。

ホーニング工程にはどのようなツールが使用されますか?

ホーニング工程では、精密な表面仕上げと寸法精度を実現するために設計されたいくつかの特殊なツールと装置が使用されます。ホーニングで使用される主なツールは次のとおりです。

砥石または研磨剤

ホーニング ストーンは、ホーニング プロセスで使用される主要なツールです。これらのストーンは通常、シリコン カーバイド、酸化アルミニウム、ダイヤモンドなどの材料で作られています。これらはホーニング マンドレルまたはツール ホルダーに取り付けられ、必要な表面仕上げと材料の硬度に応じてさまざまな粒度があります。ダイヤモンド研磨材は、優れた切削性能と長いツール寿命が求められる硬質材料のホーニングに使用されます。

ホーニングマンドレルまたはツールホルダー

ホーニング マンドレルまたはツール ホルダーは、ホーニング プロセス中にホーニング ストーンを所定の位置に取り付けて保持するために使用されます。これらは、ワークピース内で往復または回転する研磨ストーンをサポートし、ガイドします。ホーニング マンドレルは、特定のボア サイズと形状に合わせて設計されており、ホーニング操作中に正確な位置合わせと同心性を保証します。

クーラントシステム

クーラント システムは、一定の温度を維持し、ホーニング プロセス中に発生する熱を除去するために不可欠です。クーラントは、ホーニング領域から切りくず (金属粒子) や研磨屑を洗い流すのにも役立ち、クリーンかつ効率的な加工を保証します。使用するクーラントの種類は、ホーニングする材料と特定のホーニング操作によって異なります。

計測器

マイクロメーター、ボアゲージ、プロファイロメーターなどの精密測定機器は、ホーニングによって達成される寸法精度と表面仕上げを検証および保証するために使用されます。これらの機器は、指定された許容範囲と品質基準を満たすために、ボア直径、真円度、表面粗さ、およびその他の重要なパラメータを測定します。

研磨油または潤滑剤

ホーニングオイルまたは潤滑剤は、ホーニング工程中にホーニングストーンとワークピースの接合部を潤滑するために使用されます。これらは摩擦、発熱、およびホーニングストーンの摩耗を軽減し、切削効率と表面仕上げ品質を向上させます。ホーニングオイルは、切りくずや研磨粒子を浮遊させ、ワークピースの表面に再付着するのを防ぐのにも役立ちます。

研磨ブラシ（オプション）

いくつかの特殊な研磨用途では、 研磨ブラシ 研磨石で研磨した後、表面をさらに洗練させてきれいにするために使用できます。研磨ブラシを使用すると、残っている粒子を取り除き、微細な凹凸を滑らかにし、最終的な表面の質感を高めることができます。

これらのツールと機器は、材料の種類、サイズ、形状、望ましい表面仕上げなど、研磨する部品の特定の要件に基づいて慎重に選択および構成されます。これらを組み合わせることで、メーカーはさまざまな産業用途に適した、精密で高品質の機械加工部品を実現できます。

ホーニングを効果的に使う方法

1. 材料特性を理解する: 異なる材料には異なる研磨技術が必要です。材料の硬度、延性、研磨性を理解することは、適切な研磨剤とパラメータを選択するのに役立ちます。
2. 適切な研磨剤を選択する: 材質と希望する表面仕上げに基づいて研磨石を選択します。シリコンカーバイド石は鉄系材料に適しており、ダイヤモンド石はセラミックなどの硬い材料に使用されます。
3. 制御パラメータ: ホーニングパラメータを調整する スピンドル 速度、ストローク率、研磨圧力、冷却液の流れを調整して、材料除去率と表面仕上げ品質を最適化します。
4. 品質管理: 一貫性を維持し、品質基準を満たすために、ホーニング中およびホーニング後に部品を定期的に検査および測定します。
5. ホーニング後の作業: 部品の機能性と寿命を向上させるために、ホーニング後の洗浄、バリ取り、コーティングの塗布などの作業を検討してください。

ホーニングマシンにはどのような種類がありますか?

さまざまなホーニング プロセスと特定の製造ニーズに対応するために設計された、いくつかの種類のホーニング マシンがあります。一般的に使用される主なホーニング マシンの種類は次のとおりです。

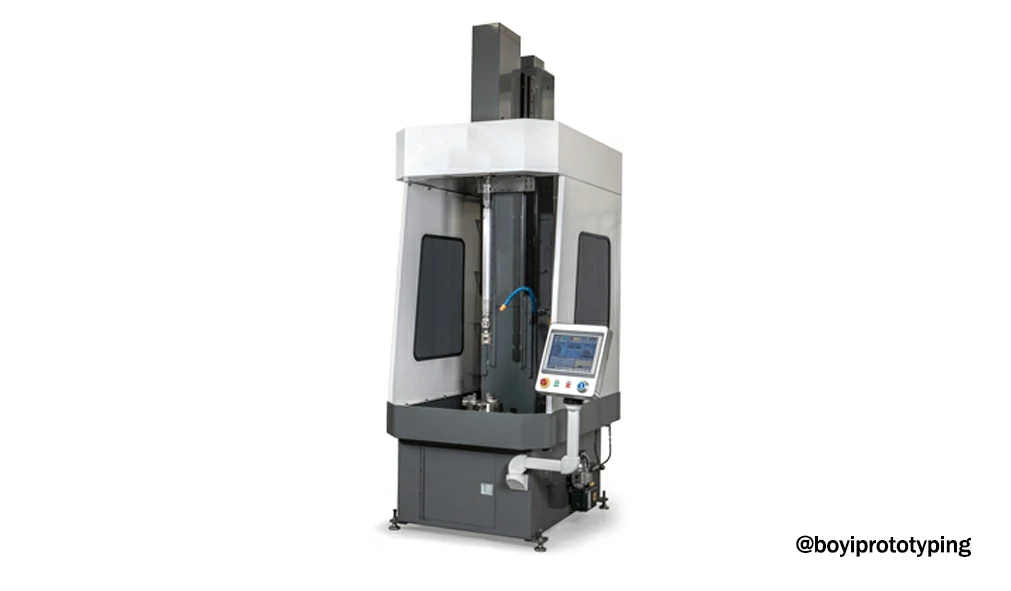

立型ホーニング盤

垂直ホーニングマシンは、ワークピースを垂直に保持し、ホーニングツールをワークピースの軸に沿って垂直に往復させる垂直配置が特徴です。この構成は、コネクティングロッド、大型油圧シリンダー、および垂直配置によって効率的なホーニング操作が促進されるその他のコンポーネントなど、垂直セットアップのメリットが期待できる部品に特に有利です。垂直配置により、重い部品の取り扱いが容易になり、ワークピースの全長にわたってボア形状と表面仕上げの均一性が確保されます。

横型ホーニング盤

水平ホーニング盤は、ホーニング工具が水平方向に往復運動する間、ワークピースを水平に保持します。このセットアップは、エンジンのシリンダーボア、油圧シリンダー、砲身などの円筒内部表面の仕上げを主に目的として設計されています。水平方向は、ワークピースの形状または加工セットアップが水平方向の配置によって有利になる用途に適しています。これらは汎用性が高く、円筒部品の精密な内部加工を必要とする業界で広く使用されています。

シングルパスホーニングマシン

シングルパス ホーニング マシンは、ホーニング プロセスを 1 回のパスまたはストロークで完了するように特化されています。これらのマシンは、特殊なツールとホーニング技術を使用して、1 回の操作で効率的な材料除去と精密な表面仕上げを実現します。この機能は、サイクル タイムの短縮と一貫した結果の達成が重要な大量生産環境で特に有利です。

これらの機械は、ボアを 1 回のパスでホーニングすることで、必要な加工ステップの数を大幅に削減し、生産性を向上させて全体的な生産コストを削減します。これらの機械は、効率と精度が最も重要となるエンジン部品やその他の部品のホーニングに自動車製造でよく使用されます。

多軸ホーニング盤

マルチスピンドルホーニングマシンは、複数のホーニングスピンドルを備えており、異なる部品または同じ部品の複数の穴を同時に加工できます。これらのマシンは、バッチ生産環境でスループットと生産性を向上させるように設計されています。複数の穴を同時にホーニングすることで、サイクルタイムが短縮され、全体的な生産効率が向上します。

マルチスピンドルホーニングマシンは、高いスループットと一貫した品質が不可欠な大量生産環境に適しています。自動車、航空宇宙、油圧部品製造など、さまざまな業界で使用され、生産プロセスを最適化し、厳しい品質基準を満たしています。

ホーニングと研削のどちらを選びますか?

研磨と 研削 具体的な製造ニーズと部品に求める結果によって異なります。決定に役立つ概要を以下に示します。

側面	研削	ホーニング
目的	材料除去、成形、厳しい公差	表面改善、寸法精度
プロセス	研磨粒子が余分な材料を除去する	研磨石や砥石で表面を磨く
材料の除去	強力で、大量のものを素早く除去します	優しく、一度に最小限の材料を除去します
表面仕上げ	非常に滑らかな仕上がりを実現できます	表面の質感と丸みを改善
アプリケーション	ストック除去、成形、正確なプロファイル	内部表面、エンジンシリンダー、ギア
寸法精度	非常に高く、部品を正確に成形します	厳しい公差と正確な寸法を維持
ツール	研磨粒子（例：酸化アルミニウム、炭化ケイ素）を使用	研磨石またはダイヤモンド砥石を使用する
例	工具研削、切断、バリ取り	シリンダーボア、油圧シリンダー、ギア
機械	さまざまな 研削盤 利用できます	特殊ホーニングマシン
適合	正確な寸法と滑らかな仕上げが求められる重要な用途	内部表面品質と寸法精度を必要とするアプリケーション

適切なプロセスの選択:

• 部品の特定の要件を考慮してください。大量の材料を素早く除去する必要があるか (研削)、それとも表面品質を穏やかに改善する必要があるか (ホーニング)。
• 寸法精度のニーズを評価する: 研削は正確ですが、より多くの材料を除去します。一方、ホーニングは寸法を維持しながら表面仕上げを改善します。
• 表面仕上げの要件について考えてみましょう。研削は非常に滑らかな仕上げを実現できますが、表面の改良に重点を置くホーニングに比べて、より積極的な材料除去が必要になります。

ホーニングとストロッピングの違いは何ですか?

ホーニングとストロッピングはどちらも刃物のメンテナンスに使用される技術ですが、目的が異なり、方法も異なります。

ストロッピングとは何ですか?

ストロッピングは、砥石で研いだ後に刃先を磨き、洗練させる仕上げ技法です。刃先に残っているバリや欠陥を取り除き、切れ味をさらに高めます。

使用ツール： ストロッピングは、革、キャンバス、またはその他の材料の平らな部分を固い表面に取り付けたストロップを使用して行われます。刃先を磨きやすくするために、ストロップに研磨剤やペーストを塗布することもあります。

主な違い:

この表は、刃のメンテナンスにおけるホーニングとストロッピングの主な違いを説明するのに役立ちます。

側面	ホーニング	革砥
目的	刃先を再調整し、改良する	研ぎ・研磨後に刃先を磨き、仕上げる
材料の除去	最小限; 金属を除去しない	最小限; 主にエッジを磨く
使用したツール	ホーニングスチール、ホーニングロッド	革砥（革、キャンバスなど）
技術	端に沿ってなぞる動作で位置を揃える	砥石を滑らせて磨く
結果	エッジの位置合わせと真直度を確保	刃先の鋭さと滑らかさを向上
申し込み	刃を鋭く保つための定期的なメンテナンス	研ぎまたはホーニング後の仕上げ工程
材料	鋼鉄	革、キャンバス、その他の素材

ホーニングとラッピングの違いは何ですか?

ホーニングとラッピングはどちらも部品の表面仕上げと寸法精度を向上させるために使用される精密機械加工プロセスですが、その技術、用途、および結果には大きな違いがあります。ホーニングとラッピングの主な違いは次のとおりです。

ラッピングとは何ですか?

ラッピングは、平らな表面またはコンポーネントの平坦度と平行度を高めるために設計されています。非常に細かい表面仕上げを実現し、多くの場合、オングストローム (0.1 μm 以下) 単位で測定されます。ラッピングでは、ワークピースとツール (ラッピング プレート) の間に、緩い研磨スラリーまたはペースト (多くの場合、炭化ケイ素や酸化アルミニウムなどの微粒子材料を使用) を使用します。

主な違い:

この表は、ホーニングとラッピングのプロセス、用途、および結果の違いを明確に示しています。

側面	ホーニング	ラッピング
プロセス	工具に接着された研磨石を使用します。	部品とツール (ラッピング プレート) の間に緩い研磨スラリーまたはペーストを使用します。
モーション	回転運動と往復運動。	回転運動または振動運動。
目的	円筒形の穴に正確な寸法と制御された表面テクスチャを実現します。	平らな部品に高い平坦性と極めて滑らかな表面仕上げを実現します。
表面仕上げ	クロスハッチングパターンで表面テクスチャを制御します。	非常に微細な表面仕上げ。多くの場合、オングストローム単位（0.1 μm 以下）です。
ツーリング	研磨石（例：シリコンカーバイド、ダイヤモンド）。	研磨スラリーまたはペーストでコーティングされたラッピングプレート（鋳鉄など）。
アプリケーション	エンジンシリンダー、油圧シリンダー、医療機器。	光学部品、精密ベアリング、半導体ウエハー。
主な機能	正確な許容差と表面テクスチャを実現するために使用されます。	高い平坦性と極めて滑らかな表面を実現することに重点を置いています。

ホーニングの用途

ホーニングは、自動車、航空宇宙、油圧シリンダー、医療機器製造など、さまざまな業界で広く使用されています。一般的な用途は次のとおりです。

• 医療機器: 外科用器具などの重要な部品は、ホーニング加工によって正確な寸法と滑らかな仕上げが得られます。
• エンジンシリンダー: ホーニングによりシリンダーボアの精度が確保され、ピストンの性能と寿命が最適化されます。
• 油圧部品: 研磨された表面により油圧シリンダーの摩擦と摩耗が軽減され、効率と信頼性が向上します。

まとめ

ホーニングは、正確な寸法と優れた表面仕上げを実現するために、さまざまな業界で使用されている重要な加工プロセスです。ホーニングのツール、プロセス、ベスト プラクティスを理解することで、メーカーはホーニングを効果的に使用して、製品の性能と耐久性を向上させることができます。

この包括的なガイドは、ホーニングを詳細に理解し、それを製造プロセスに効果的に適用したいと考えているすべての人にとって、強固な基礎となるはずです。

ボーイ の広い範囲を提供します 機械加工サービス無料見積もりをご希望の方は、今すぐお問い合わせください。
