コンピュータ数値制御 (CNC) マシンは、前例のない精度、精密さ、自動化を実現することで、製造業界に革命をもたらしました。これらのマシンは、自動車、航空宇宙、医療、建設など、幅広い業界で使用されており、より高速で効率的な生産プロセスを実現しています。
この記事では、CNC マシンの重要な部分を詳しく調べ、その機能と、システム全体のパフォーマンスにどのように貢献するかを検討します。

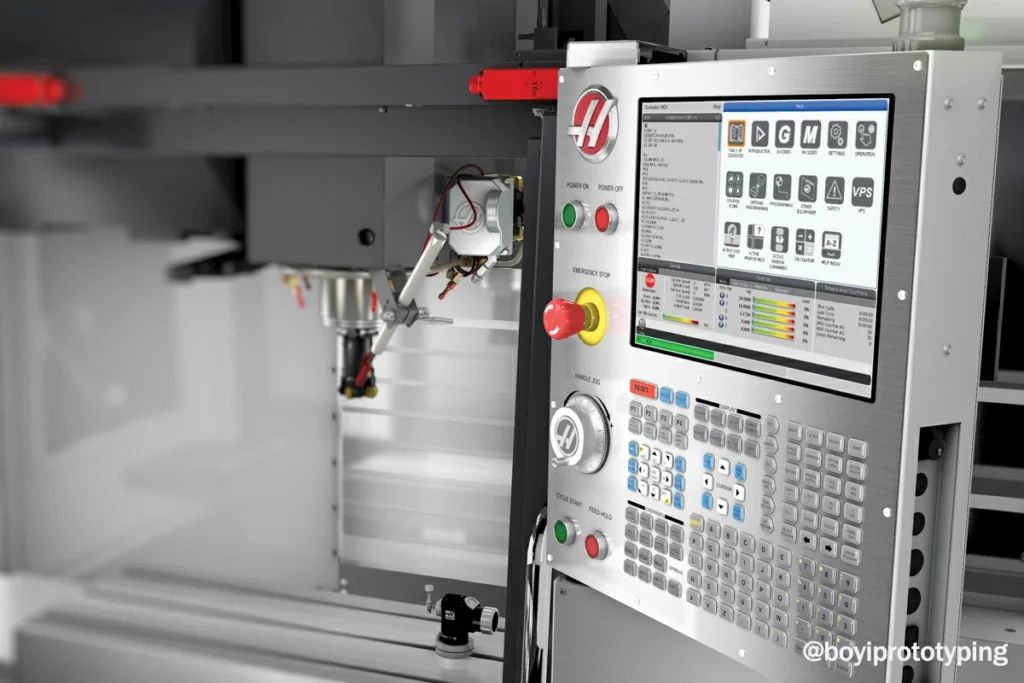

1.コントロールユニット
制御ユニットはCNCコントローラとも呼ばれ、CNCマシンの頭脳です。通常はCNCマシンのプログラムから命令を受け取ります。 Gコード or Mコード、これらの指示を電気信号に変換し、機械のモーターとツールの動きを制御します。制御ユニットにより、機械は極めて正確に動作し、人間の介入を最小限に抑えて複雑なタスクを実行します。
主な特長：
- プログラマブルロジックコントローラ（PLC）: 制御ユニットがコマンドを効率的に処理および実行できるようにします。
- メモリ: 加工プロセスに必要なプログラムとパラメータを保存します。
- インタフェース: 機械の動作をプログラミングおよび監視するためのユーザーフレンドリーなインターフェースを提供します。
2.ドライブシステム
駆動システムは、機械の動力源からスピンドルと作業台に動力を伝達するモーター、ギア、ベルトで構成されています。駆動システムは、フライス加工に必要なトルクと速度を提供する役割を担っています。駆動システムは信頼性が高く、フライス加工中に発生する応力や振動に対処できるものでなければなりません。
主要コンポーネント：
- サーボモータ: 複雑な加工作業に不可欠な、高いトルクと正確な位置決めを実現します。
- ステッパモータ: 小規模または要求の厳しくないアプリケーションで一般的に使用され、コスト効率の高い精度を提供します。
- ドライブアンプ: 制御ユニットからの電気信号を増幅してモーターに電力を供給します。
3. マシンベースとフレーム
マシンベースとフレームは、CNC マシン全体の安定したプラットフォームを提供します。機械加工プロセス中に発生する力に耐え、精度と精密性を確保するために、剛性と耐久性が求められます。
主な特長：
- 堅い構造鋳鉄や鋼鉄などの頑丈な素材で作られており、安定した基礎を提供します。
- 振動減衰: 振動を最小限に抑える機能を組み込んでおり、スムーズで正確な動きを保証します。
4. ツーリングシステム
工具システムは、実際の機械加工操作を実行するために使用される工具と工具ホルダーで構成されます。これらの工具には、特定の用途に応じて、切削工具、ドリル、ミル、およびその他の特殊なアタッチメントが含まれます。
主要コンポーネント：
- ツールホルダー: ツールをスピンドルにしっかりと取り付け、正確な位置合わせと安定性を確保します。
- 自動ツールチェンジャー (ATC)より高度な機械では、ATC により機械が加工プロセス中にツールを自動的に交換できるようになり、効率が向上します。
5.スピンドル
この スピンドル CNC マシンの心臓部です。CNC マシンの種類 (フライス盤や旋盤など) に応じて、切削工具またはワークピースを保持して回転させます。スピンドル速度は、加工面の品質と工具の寿命に影響を与える重要な要素です。最新の CNC マシンには、非常に高速で動作できるスピンドルが搭載されており、可変周波数ドライブ (VFD) によって制御されて正確な速度調整が可能です。
主な特長：
- 高速回転: 切削工具が材料を迅速かつ効率的に除去できるようにします。
- 精密制御: 切削工具の正確な位置決めと方向を保証します。

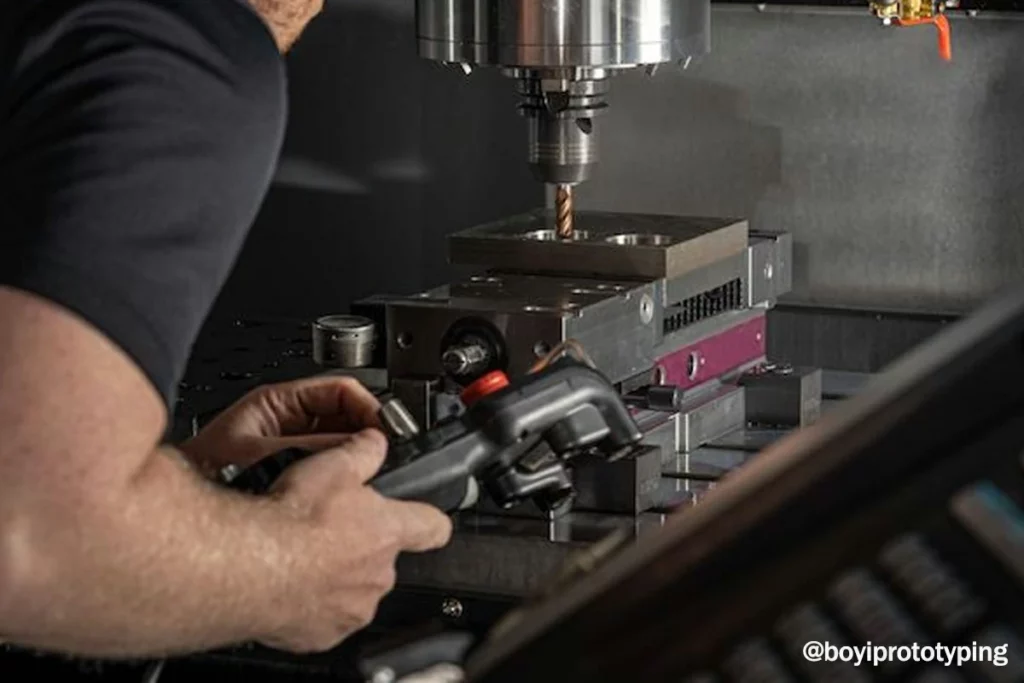

6.作業台
作業台はベッドまたはテーブルとも呼ばれ、加工のためにワークピースを固定する場所です。作業台は、正確な位置決めを維持しながら、切削プロセス中に発生する力に耐えられるように設計されています。作業台は複数の軸 (通常は X、Y、Z) で移動でき、切削工具に対してワークピースを配置できます。
主な特長：
- 精密な位置決め: 加工時にワークを正確に位置決めできます。
- クランプシステム: 加工中にワークが動かないようにしっかりと固定します。
7.冷却システム
機械加工プロセスでは大量の熱が発生し、ワークピースと切削工具の両方に損傷を与える可能性があります。冷却システムは、切削領域に冷却剤 (水と切削液の混合物) を供給して熱を放散し、切削工具を潤滑し、切削領域から切りくずを取り除く役割を果たします。適切に設計された冷却システムは、工具寿命を延ばし、表面仕上げを改善し、ワークピースの熱変形のリスクを軽減します。
主要コンポーネント：
- 冷却剤供給システム: 切削工具とワークに冷却液を供給し、摩擦と熱を軽減します。
- クーラントタンク: 冷却剤を貯蔵し、供給システムを通じて循環させます。
CNCマシンとは？
A CNCマシン は、事前にプログラムされたコードを使用して加工ツールを制御するコンピューター システムです。金属、プラスチック、木材、複合材などの材料の切断、成形、穴あけなどの操作を自動化します。CNC マシンは、旋盤、ミル、ルーターなどのさまざまな種類の機械で正確で一貫した生産を保証し、複雑なタスクのために複数の軸で動作することも多くあります。
CNC マシンはどのように動作するのですか?
CNC マシンは、事前にプログラムされたファイルをマシン コントロール ユニット (MCU) に読み込むことで動作します。このプログラムは、多くの場合 G コードまたは M コードで記述され、ツールの選択、速度、移動など、部品の製造に必要なすべての指示が含まれています。MCU は、モーターやポンプなどのマシンのコンポーネントにコマンドを送信して、これらの指示を実行します。マシンのフィードバック システムはツールの位置と速度を継続的に測定するため、MCU はエラーを修正し、オペレーターの介入を最小限に抑えて正確な製造を確実に行うことができます。
CNC加工のメリットとデメリット
| Advantages | デメリット |
|---|---|
| 高い精度と精密さを実現 | 手動機械に比べて初期コストが高い |
| 複雑なデザインを効率的に処理 | 複雑さによるメンテナンスコストの増加 |
| 最小限のオペレーター介入で24時間7日稼働 | より高価な交換部品 |
| 必要なオペレーターの数を減らして人件費を削減 | メンテナンスには専門的なトレーニングが必要 |
| CADおよびCAMシステムと簡単に統合 | 技術的な問題やダウンタイムの可能性 |
| オペレーターのトレーニングが少なくて済む | ソフトウェアとハードウェアの互換性に依存 |
| 複数の部品にわたって一貫した品質 | 初期セットアップとキャリブレーションに時間がかかる |
| 生産効率の向上 | 初期投資とセットアップに費用がかかる |
CNC マシンの 7 つの主要部品は何ですか?
CNC マシンの 7 つの主要部品は次のとおりです。
- コントロールユニット
- ドライブシステム
- マシンベースとフレーム
- ツーリングシステム
- スピンドル
- 仕事台
- 冷却システム
