カムシャフトとクランクシャフト：位置センサーと速度の違い

内燃機関は、燃料を機械力に変換するために調和して機能するさまざまな部品の複雑なアセンブリです。これらの部品のうち、カムシャフトとクランクシャフトは、エンジンが効率的に動作するために極めて重要です。この記事の目的は、これら 2 つの重要な自動車部品の詳細かつ専門的な比較を提供することです。

カムシャフトとは何ですか？

カムシャフトはカムとも呼ばれ、内燃機関のバルブの動作を制御する回転または往復運動するシャフトです。その設計は通常、シリンダー バンクの長さに沿って走る円筒形のロッドと、そこから突き出ている複数の楕円形のローブ (各バルブに 1 つずつ) で構成されています。カムシャフトが回転すると、ローブがバルブまたは中間機構を押し、バルブを強制的に開きます。このバルブの開閉により、シリンダーへの燃料と空気の流れ、およびエンジンの燃焼サイクルに不可欠な燃焼ガスの排出が調整されます。

カムシャフトの動作は、エンジンのもう 1 つの重要なコンポーネントであるクランクシャフトと同期しています。ただし、往復運動を回転運動に変換するクランクシャフトとは異なり、カムシャフト自体は動力を生成しません。カムシャフトの唯一の機能は、バルブのタイミングを制御し、エンジンの最適なパフォーマンスに必要な正確なタイミングでバルブが開閉するようにすることです。

カムシャフトの構造

カムシャフトの主要部品は次のとおりです。

• シャフト： エンジン内で回転するカムシャフトの本体。
• ローブ（カム）： カムシャフトの突起がバルブまたはバルブリフターを押し、バルブまたはバルブリフターを開閉させます。
• ベアリング： カムシャフトに沿ったサポートポイントにより、摩擦が低減され、スムーズな回転が可能になります。
• カムギア: カムシャフトに取り付けられた歯車で、タイミングベルトまたはチェーンと噛み合ってクランクシャフトと同期します。

カムシャフトはどこにありますか?

カムシャフトの位置は、エンジンの設計によって異なります。オーバーヘッド バルブ (OHV) エンジンでは、カムシャフトはエンジン ブロック内にあります。オーバーヘッド カム (OHC) およびデュアル オーバーヘッド カム (DOHC) エンジンでは、カムシャフトはシリンダー ヘッドの上に配置されています。この配置により、バルブの動作をより直接的に制御できるようになり、エンジンのパフォーマンスと効率が向上します。

カムシャフトはどのように機能するのでしょうか?

カムシャフトの動作には、他のエンジン部品と連携して効率的なエンジン性能を確保するいくつかのステップが含まれます。カムシャフトの動作を段階的に説明します。

ステップ1：クランクシャフトとの同期 カムシャフトは、タイミングベルト、チェーン、またはギアを介してクランクシャフトと同期されます。この同期により、カムシャフトはクランクシャフトの半分の速度で回転し、4 ストローク エンジン サイクルの正しいタイミングが維持されます。

ステップ2: 回転とローブアクション カムシャフトが回転すると、ローブがバルブ リフターまたはプッシュロッドと接触します。ローブの形状と設計によって、バルブの動きのタイミング、期間、範囲が決まります。ローブのプロファイルを変えることで、エンジンを最適化し、出力の向上や燃費の向上など、さまざまな性能特性を実現できます。

ステップ3: バルブを開く カム ローブがバルブ リフターまたはロッカー アームに押し付けられると、対応するバルブが開きます。オーバーヘッド カム (OHC) エンジンでは、カムシャフトが直接バルブを作動させます。オーバーヘッド バルブ (OHV) エンジンでは、カムシャフトがプッシュロッドを作動させ、その動きがロッカー アームに伝わり、ロッカー アームがバルブを開きます。

ステップ4: バルブを閉じる カムシャフトが回転し続けると、ローブがバルブ リフターまたはロッカー アームを通過し、バルブ スプリングがバルブを閉じることができます。バルブの開閉の正確なタイミングは、エンジンの効率的な動作に不可欠であり、空気と燃料の混合気の吸入と排気ガスの排出が適切に行われるようにします。

カムシャフト設計の重要性

カムシャフトの設計、特にローブの形状は、エンジンの性能に大きく影響します。カムシャフト設計の重要な要素は次のとおりです。

• ローブプロファイル: カム ローブの形状によって、バルブが開くタイミングと持続時間が決まります。特定のパフォーマンス特性に合わせて、さまざまなプロファイルをカスタマイズできます。
• ローブ分離角 (LSA): 吸気ローブと排気ローブの中心線間の角度は、両方のバルブがわずかに開いているときのオーバーラップ期間に影響します。このオーバーラップは、エンジンのパワーと効率に影響を与える可能性があります。
• リフトと持続時間: カム ローブの高さ (リフト) とバルブが開いている時間の長さ (持続時間) は、カムシャフトの設計において重要なパラメータです。

クランクシャフトとは何ですか?

クランクシャフトは内燃エンジンの心臓部であり、ピストンの直線往復運動を回転運動に変換して車両に動力を与えます。これはエンジン ブロックを貫通する長い円筒形のシャフトで、コネクティング ロッドを介して各ピストンに接続されています。ピストンがシリンダー内で上下に動くと、コネクティング ロッドが押し引きされ、クランクシャフトが回転します。この回転はトランスミッションに伝達され、最終的には車輪に伝わり、車両を前進させます。

クランクシャフトは、往復運動を回転運動に変換するという主な機能に加え、フライホイール、ハーモニックバランサー、スターターモーターなどのさまざまなエンジン部品の取り付けポイントとしても機能します。さらに、クランクシャフト位置センサー (CKP) はクランクシャフトの位置と速度を読み取り、点火時期と燃料噴射のための重要なデータをエンジン制御ユニット (ECU) に提供します。

クランクシャフトの構造

クランクシャフトの主要部品は次のとおりです。

• 主なジャーナル: これらは、エンジン ブロック内でクランクシャフトを支えるクランクシャフトに沿った主要なベアリングです。
• クランクピン（ロッドジャーナル）： コネクティングロッドが取り付けられるオフセットセクション。ピストンの上下運動を回転運動に変換します。
• カウンターウェイト： ピストンとコネクティングロッドの力を相殺するバランスの取れた重量により、振動が低減され、スムーズな動作が保証されます。
• フライホイール： フライホイールはクランクシャフトの一端に取り付けられており、動力伝達をスムーズにし、回転慣性を維持するのに役立ちます。

クランクシャフトはどのように機能するのでしょうか?

クランクシャフトの動作には、ピストンの往復運動を回転運動に変換するいくつかの重要なステップが含まれます。

ステップ1: ピストンの動き 各シリンダー内の燃焼プロセスによって圧力が発生し、ピストンが下方に押し下げられます。この直線運動は、クランクピンに取り付けられたコネクティングロッドを通じてクランクシャフトに伝達されます。

ステップ2: クランクピンの回転 ピストンが下方に移動すると、クランクシャフトの中心線からオフセットされたクランクピンが押されます。このオフセットによって、クランクシャフトを回転させるトルクが生成されます。コネクティングロッドの振動により、ピストンの直線運動がクランクシャフトの主軸を中心とした回転運動に変換されます。

ステップ3: 連続回転 クランクシャフトは、各ピストンがサイクル（吸気、圧縮、動力、排気）を繰り返す間、回転し続けます。多気筒エンジンでは、ピストンはストロークが交互になるように配置され、連続的でバランスの取れた回転力を生み出します。

ステップ4: 電力の転送 クランクシャフトの回転運動はフライホイールに伝達され、各ピストンからの動力パルスを平滑化することで、エンジン速度を一定に保つのに役立ちます。フライホイールはトランスミッションに接続され、車両の車輪に動力を分配します。

クランクシャフトの設計上の考慮事項

クランクシャフトの設計は、エンジンの全体的なパフォーマンスと効率にとって重要です。設計上の重要な考慮事項は次のとおりです。

• ストローク長： ピストンがシリンダー内で上下に移動する距離。ストロークが長いほど通常はトルクが大きくなりますが、高速性能が制限される可能性があります。
• クランクピン直径: 直径が大きいほど、より大きな負荷に耐えることができますが、クランクシャフトの全体的なサイズと重量が増加します。
• シリンダーの数： クランクピンの数とシリンダーの配置は、エンジンのバランスと滑らかさに影響します。

クランクシャフトとカムシャフトの製造方法

クランクシャフトの製造方法は、主に鍛造と機械加工の組み合わせです。まず、金属ビレットを鍛造工程でクランクシャフトの基本形状に成形します。鍛造後、クランクシャフトは粗加工と精加工を受けます。粗加工には、 CNC旋盤, CNCフライス盤、CNC ドリリング、およびその他のプロセスにより表面のバリや余分な材料が除去され、クランクシャフトの初期輪郭が形成されます。精密加工には、研削、ボーリング、高周波焼入れなどのプロセスが含まれ、クランクシャフトの許容誤差と表面品質を保証します。

カムシャフトの製造方法は多様です。一部のカムシャフトは鍛造プロセスを使用して製造され、高温での変形によって必要な形状と寸法が実現されます。他のカムシャフトは鋳造プロセスを使用して製造され、溶融金属が金型に注がれ、冷却されて固化してカムシャフトの形状になります。鋳造プロセスでは複雑な形状のカムシャフトを製造でき、比較的コスト効率に優れています。

カムシャフトが鍛造か鋳造かにかかわらず、耐摩耗性と全体的な剛性を高めるために、熱処理（焼入れ、焼戻しなど）と表面硬化処理（レーザー焼入れ、高周波焼入れなど）が必要です。

カムシャフトとクランクシャフトの違い

カムシャフトとクランクシャフトは、その目的、設計、動作が大きく異なります。カムシャフトはバルブのタイミングを制御し、エンジンの性能を最適にするために適切なタイミングでバルブが開閉するようにします。カムシャフトは動力を生成しませんが、クランクシャフトの回転を利用して動作を同期させます。一方、クランクシャフトはピストンの往復運動を回転運動に変換し、車両に動力を与えます。クランクシャフトはエンジンの主要な動力生成部品であり、さまざまな他のエンジン部品の取り付けポイントとして機能します。

この表は、カムシャフトとクランクシャフトの主な違いをまとめたもので、内燃機関におけるそれぞれの異なる役割と特性を強調しています。

側面	カムシャフト	クランクシャフト
演算	吸気バルブと排気バルブの開閉を制御します。	ピストンの直線運動を回転運動に変換して車両を駆動します。
役職	シリンダーヘッド（OHC/DOHC エンジン）またはエンジンブロック（OHV エンジン）内にあります。	エンジンブロックの下部にあります。
速度	クランクシャフトの半分の速度で回転します。	エンジンの回転速度と同じ速度で回転します。
コンポーネント	ローブ（カム）、シャフト、カムギア、ベアリング。	メインジャーナル、クランクピン（ロッドジャーナル）、カウンターウェイト、フライホイール。
材料	通常は、チルド鉄またはビレット鋼から作られます。	通常は鍛造鋼または鋳鉄で作られています。
タイミング	タイミングベルト、チェーン、またはギアを介してクランクシャフトと同期します。	タイミングベルト、チェーン、またはギアを介してカムシャフトと同期します。
バルブ操作	バルブを直接（OHC/DOHC）または間接的に（OHV）作動させます。	バルブ操作に直接関与しません。
機械的役割	空気と燃料の混合気の吸入と排気の正確なタイミングを保証します。	ピストンの往復運動を回転力に変換します。
バランスと振動	振動の問題が発生しにくくなります。	カウンターウェイトとハーモニックバランサーを使用して振動を最小限に抑えます。
パフォーマンスへの影響	バルブタイミングはエンジンのパワー、効率、排出量に影響します。	ストロークの長さと設計はトルクとエンジンバランスに影響します。
デザインバリエーション	SOHC、DOHC、OHV 構成。	インライン、V型、フラットなデザイン。
電源	タイミングベルト、チェーン、またはギアを介してクランクシャフトによって駆動されます。	燃焼プロセス中にピストンの力によって駆動されます。

カムシャフト損傷の症状は何ですか?

カムシャフトの故障は、重大なエンジン損傷の前兆となる可能性があり、シリンダー ヘッド、バルブ トレイン、さらにはクランクシャフトにも影響を及ぼします。カムシャフトの問題を早期に発見するために注意すべき重要な指標をいくつか示します。

1. 点灯したチェック エンジン ライト: ダッシュボード上のチェック エンジン ライトが、カムシャフトの問題の可能性を示す最初の兆候である可能性があります。診断ツールを使用してエラー コードを取得し、それがカムシャフトまたはカムシャフト位置センサーに関係しているかどうかを確認します。
2. パワーの低下: 特に加速中に突然パワーが低下した場合は、カムシャフトの故障により、バルブがピストンと同期して開閉していない可能性があります。
3. エンジンの不規則なバックファイアまたは失火: カムシャフトとクランクシャフトのタイミングがずれると、エンジンのバックファイアまたは失火が発生する可能性があります。これにより、未燃焼の燃料が排気システムに入り、ポップ音が発生する可能性があります。
4. 異常な音: エンジン ベイからカチカチ、コツコツ、ガラガラという音が聞こえる場合は、カムシャフトが過度に摩耗しているか損傷している可能性があります。これらの音は、アイドリング時や低速時に顕著になることが多いです。
5. オイル内の金属片: エンジン オイル内に金属片が混入していることに気付いた場合、カムシャフトの一部が破損し、潤滑油が汚染されている可能性があります。これは深刻な問題であり、すぐに対処する必要があります。
6. アイドリングの乱れ: カムシャフトの故障は、エンジンのアイドリングの滑らかさに影響する可能性があります。エンジンが通常よりも揺れたり振動したりしていることに気付いた場合は、カムシャフトのトラブルの兆候である可能性があります。
7. 燃費の低下: カムシャフトの機能が不十分だと、エンジンの燃焼効率に影響を及ぼし、燃費の低下につながります。燃費を常に監視し、突然の燃費低下に注意してください。

パワーロスやバックファイアなどの症状の一部は、カムシャフト位置センサーの故障によっても発生する可能性があることに注意することが重要です。ただし、カムシャフト全体を交換するよりも、センサーの交換の方がはるかに簡単で費用もかかりません。

カムシャフトの故障が疑われる場合は、資格のある整備士に車を点検してもらうことが重要です。カムシャフトが壊れると、バルブトレイン部品、シリンダーヘッド、ブロック、クランクシャフト、コネクティングロッド、ピストンなど、エンジンに多大な損傷を与える可能性があります。放置すると、エンジンの交換が必要になる可能性があり、修理には費用がかかります。

カムシャフトの交換方法

カムシャフトの交換は複雑な作業であり、慎重に十分な準備をして取り組む必要があります。モデルに合わせた具体的な手順については、車両の工場サービス マニュアルを参照することを強くお勧めします。

準備手順

始める前に、必要なツールと備品がすべて揃っていることを確認してください。

• 新しいカムシャフト
• フロアジャッキとジャッキスタンド
• 車輪止め
• 延長部とソケットを備えたラチェット
• バール
• トルクレンチ
• バルブカバーガスケット
• タイミングベルトまたはチェーン（必要な場合）

基本的なプロセス

カムシャフトを交換するためのステップバイステップのガイドは次のとおりです。

1. 車両の準備: パーキングブレーキをかけ、後輪の後ろに輪止めを置き、フロアジャッキを使用して車両の前部を持ち上げ、ジャッキスタンドに固定します。
2. 古いカムシャフトにアクセスして取り外す: カムシャフトにアクセスするには、バルブ カバーやタイミング ベルトまたはチェーン カバーなどの必要なコンポーネントを取り外します。エンジンを回転させてタイミング マークを合わせ、タイミング ベルトまたはチェーンを慎重に取り外し、カムシャフトのボルトを外します。
3. 新しいカムシャフトを取り付ける新しいカムシャフトをエンジン内に配置して、製造元の仕様に従って位置合わせし、推奨トルク仕様に従ってボルトで固定します。
4. タイミングベルトまたはチェーンの再取り付け: カムシャフトとクランクシャフトのタイミング マークが揃っていることを確認し、適切な張力と位置合わせでタイミング ベルトまたはチェーンを再度取り付けます。
5. エンジンを組み立てて点検する: 取り外したすべてのコンポーネントを取り付け直し、バルブ カバー ガスケットを交換して、すべての接続を再確認します。エンジンを始動し、異常な音がないか確認し、漏れがないか点検して、すべてが正しく機能していることを確認します。

交換後の手順

カムシャフトの交換後は、車両を注意深く監視することが重要です。

• 試乗： すべてが正しく機能していることを確認するために、車両を試乗してください。
• 漏れをチェックします： 試運転後、エンジン ベイにオイルや冷却液の漏れの兆候がないか点検します。
• ボルトの締め直し: 数百マイル走行した後、重要な部分のトルクを再確認します。 ボルト 適切に保護された状態を維持するためです。

カムシャフトの交換は、精密さと細部への注意を必要とする高度な自動車修理作業です。機械のスキルに自信がない場合は、作業が正しく行われるようにプロの整備士に支援を求めることをお勧めします。

クランクシャフトとカムシャフトを研磨する必要があるのはなぜですか?

研磨により、クランクシャフトとカムシャフトの表面の粗さが大幅に減少し、表面がより滑らかになります。クランクシャフトの場合、研磨により表面精度と寸法安定性が向上し、クランクシャフト表面に安定した潤滑膜が形成され、支持力が均一に伝達されるため、異常な摩耗、焼け、さらにはスクラップのリスクが軽減されます。

カムシャフトの場合、研磨により表面品質がさらに向上し、表面粗さプロファイルがより細かくなり、エンジンの性能指数が向上します。新しい研磨プロセスである研磨剤を使用しない低温研磨技術は、熱変形なしでカムシャフトの表面品質を向上させ、加工エラーを削減します。

カムシャフトとクランクシャフトのどちらがより重要ですか?

クランクシャフトとカムシャフトはどちらも内燃エンジンの重要な部品です。クランクシャフトはピストンの往復運動を回転運動に変換し、カムシャフトはバルブの開閉を制御します。両方の部品が連携して、エンジンのスムーズで効率的な動作を保証します。したがって、どちらもエンジンの性能にとって非常に重要であるため、どちらがより重要であるかを判断するのは困難です。

まとめ

要約すると、カムシャフトとクランクシャフトは内燃機関の重要な部品であり、それぞれが別個でありながら相互に依存した役割を果たしています。これらの違いを理解することで、自動車工学の複雑な仕組みとエンジン設計における精度の重要性について理解が深まります。

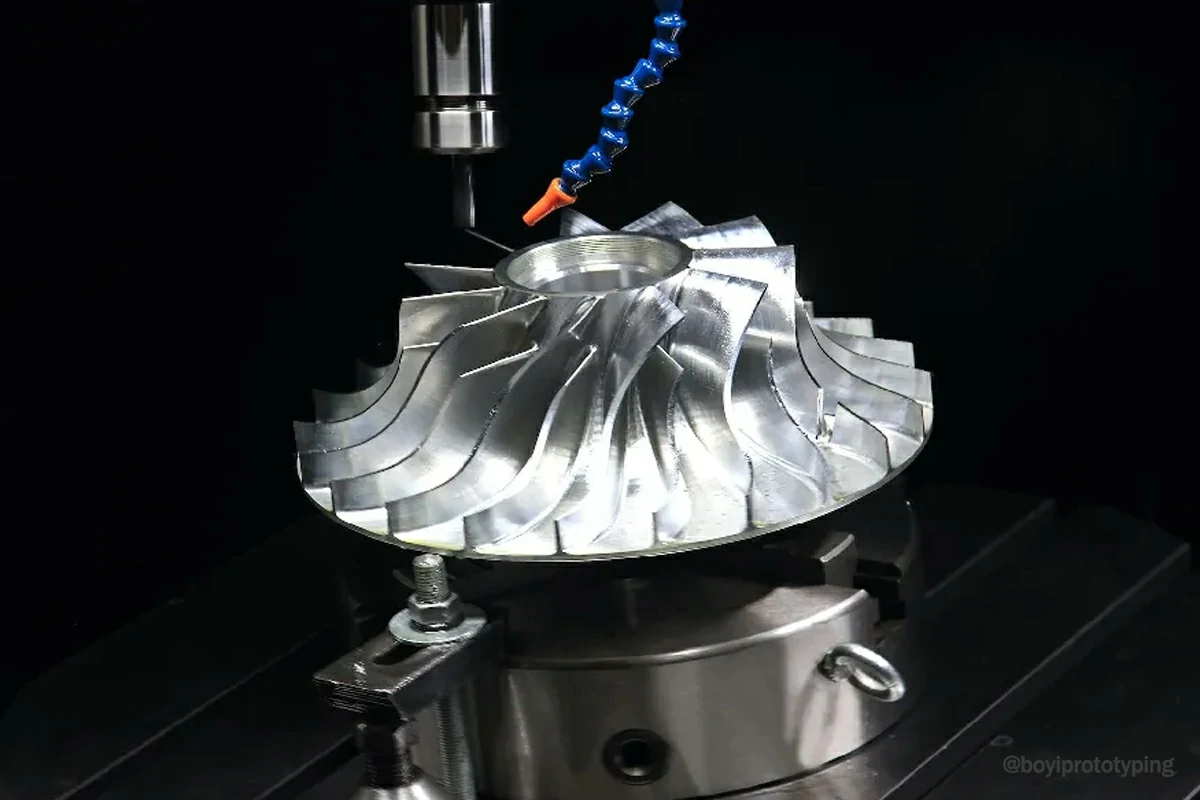

現代の製造業では、時間が競争力の鍵となります。 ボーイ あなたに提供することをお約束します CNC機械加工サービス 市場でのチャンスをつかむお手伝いをします。新製品設計の実現可能性を検証する必要がある場合でも、市場の需要に迅速に対応する必要がある場合でも、当社は効率的で正確なソリューションを提供できます。
