CNCサービスにおける穴加工作業：種類と技術

穴あけ加工は、CNC加工において最も基本的でありながら、技術的に高度な要求の厳しい作業の一つです。基本的な穴あけ加工は一般的ですが、多くの用途、特に航空宇宙、自動車、金型産業では、厳しい公差、複雑な形状、そして卓越した表面仕上げを実現する高度な穴あけ加工が求められます。

このガイドでは、高度な穴加工の種類、CNC サービスによるそれらの実現方法、およびこれらの操作に依存している業界について説明します。

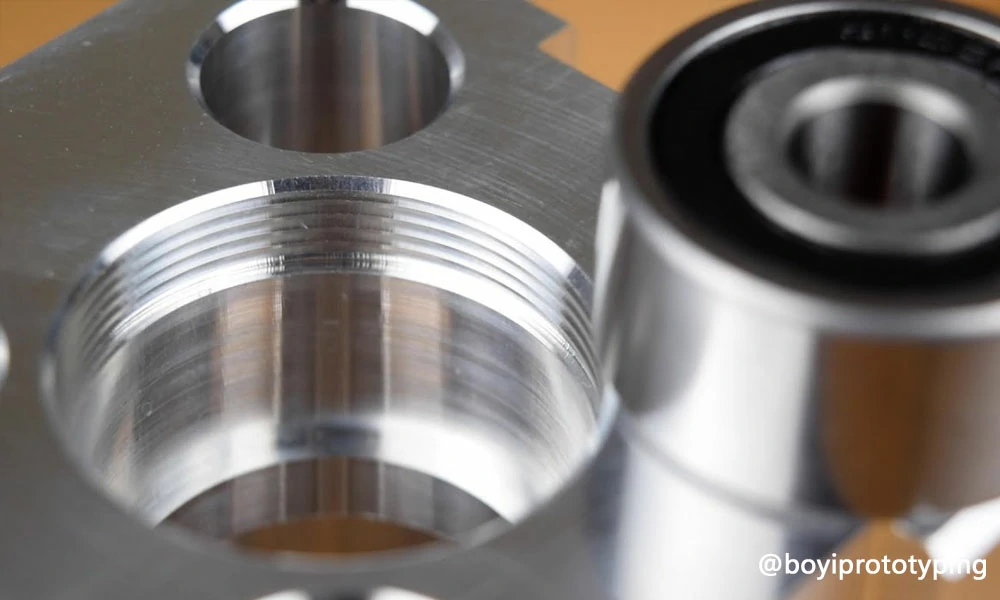

CNC における穴加工とは何ですか?

穴加工とは、CNC装置を用いてワークピースに穴を開けたり、穴を削ったりする減算加工を指します。CNC（コンピュータ数値制御）サービスでは、プログラムされた指示を用いて、ドリル、リーマー、ボーリングバー、タップなどを正確なパスに沿って動かし、正確な直径、深さ、仕上げを実現します。

これらの操作は次のような業界で一般的です。

• 航空宇宙（ボルト穴、燃料通路）
• 自動車（エンジンブロック、ブレーキ部品）
• 電子機器（筐体、PCB）
• 医療（手術器具、インプラント）

CNCサービスが提供する穴加工作業

これが最も一般的なものです 穴の種類 CNCサービスが提供する機械加工作業。これらの作業は通常、 CNCフライス盤, CNCターニングセンター穴の複雑さと材質に応じて、放電加工機、または EDM マシンを使用します。

これらは基本的な掘削を超えており、次のものが含まれます。

操作	目的	パイロット穴が必要	理想的な
訓練	最初の穴の作成	いいえ	汎用穴
リーミング	最終的なサイズ調整、仕上げ	あり	プレスフィット穴、厳しい公差
退屈な	穴の拡大	あり	穴が大きい、または位置がずれている
盗聴	めねじ	あり	ネジ、ボルト
スレッドミリング	内ねじ/外ねじ	いいえ	大きなねじまたは調整可能なねじ
ざぐり	平底凹部	あり	ソケットヘッドファスナー
皿穴	円錐形の凹部	あり	平頭ファスナー
ガンの穴あけ	深く正確な穴	いいえ	長い部品の深い穴
ヘリカルミリング	円形穴の作成	いいえ	大きな穴や標準外の穴

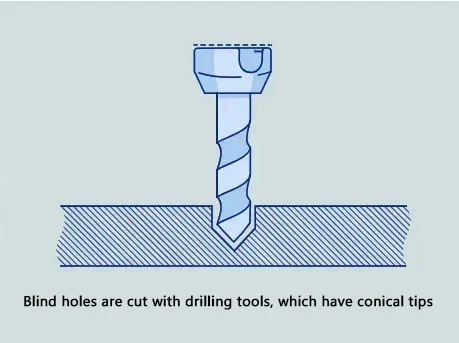

訓練

穴あけ加工は、ドリルビットを材料の表面に対して回転させることで、工作物に丸い穴を開ける基本的な加工プロセスです。 CNC穴あけドリルはプログラムされた座標によって誘導され、正確な穴の配置と深さの制御を実現します。穴あけは通常、穴加工の最初のステップであり、リーマ加工、タッピング加工、ボーリング加工などの後続加工のための下穴を作成するために使用されます。

• 材料: アルミニウム、スチール、チタン、プラスチック
• 表面仕上げ（Ra）： 3.2〜6.3 µm
• 用途： パイロット穴、ファスナー用クリアランス穴、金属およびプラスチック部品の貫通穴。

お願い: 穴あけ加工により、通常、表面仕上げが粗くなり、正確な許容差を満たすために追加の機械加工が必要になる場合があります。

リーミング

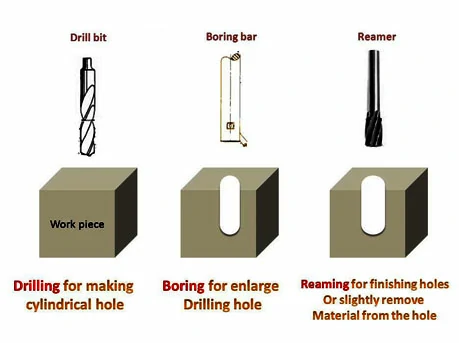

リーミング 精密な穴仕上げ作業であり、下穴をわずかに拡大することで、寸法精度、真円度、表面仕上げを向上させます。通常、厳しい公差と滑らかな内面が求められる場合、穴あけ加工後に行われます。

• 表面仕上げ（Ra）： 0.4〜1.6 µm
• ツーリング： ストレートまたはスパイラルフルートのソリッドリーマー（超硬または HSS）。
• 用途： ベアリングフィット、ダボピン穴、プレスフィットアセンブリ。

CNC リーマ加工は、ピン、ベアリング、ブッシングの穴に高い精度と優れた表面仕上げが必要な場合に最適です。

退屈な

ボーリング加工は、単刃工具またはボーリングバーを用いて既存の穴を拡大・加工する加工プロセスです。ドリル加工やリーマ加工とは異なり、ボーリング加工では穴径、同心度、真直度、表面仕上げをより正確に制御できます。

CNC加工では、 ボーリング加工 旋盤（内径旋削）またはフライス盤（ボーリングヘッドを使用）で加工できます。この加工は、鋳造、鍛造、または粗削りされた穴のサイズを、厳しいエンジニアリング仕様に合わせて調整するためによく使用されます。

• ツール: ボーリングバーまたはボーリングヘッド
• 表面仕上げ（Ra）： 0.8〜3.2 µm
• 用途： 大径穴により振れを補正し、シリンダー内の同心度を実現します。
• エスプレッソマシン: CNC旋盤（内径用）またはフライス盤

リーマ加工と比較すると、ボーリング加工はさまざまな穴のサイズに柔軟に対応でき、元の穴のわずかなずれを修正できます。

盗聴

タッピングとは、タップと呼ばれる工具を用いて、あらかじめ開けられた穴の内側に内ねじを切る工程です。貫通穴用と貫通穴用のタップには、様々な種類のタップがあります。 止まり穴スパイラルフルートタップ、スパイラルポイントタップ、ねじ山形成タップなど、様々なタップが存在します。高速かつ再現性の高い結果が得られますが、特に硬質材料においては破損を防ぐため、慎重な工具選定が求められます。

• ツーリング： スパイラルポイント、スパイラルフルート、または成形タップ。多くの場合、スピンドル貫通クーラントを備えています。
• スレッドクラス: UNC/UNF クラス 2B または 3B、ISO メトリック 6H/6G
• 用途： アセンブリ内のボルト、スタッド、ファスナー用のネジ穴。

CNC タッピングは、大量生産でも一貫したねじの深さ、ピッチ、ねじの品質を実現します。

スレッドミリング

スレッドフライス加工は、回転する多点切削工具が螺旋状のパスに沿って移動し、内ねじまたは外ねじを加工する汎用性の高いねじ切り加工です。一回のパスでねじ山を切削するタッピングとは異なり、スレッドフライス加工は材料を徐々に削り取るため、ねじのサイズ、ピッチ、仕上げをより正確に制御できます。

• ツーリング： 複数の溝を備えた超硬ソリッドスレッドミル。
• Advantages: 単一ツールで複数のピッチに対応し、逆回転は不要、硬質材料でも優れたねじ品質を実現します。
• 用途： 航空宇宙用合金の高精度ねじ、切削片の制御が必要な深ねじまたは止まりねじ。

CNC ねじフライス加工により、同じ工具を使用して、難しい材料でのねじ切り、カスタマイズ可能なねじプロファイル、さらには左ねじまたは右ねじも可能になります。

ざぐり

ざぐり 穴の周囲に円筒形で底が平らな凹部を形成する二次加工工程です。この凹部により、ソケットキャップスクリュー、ボルト、その他の締結具の頭部が部品の表面と面一になるか、部品の表面より下に位置するようになります。

• ツーリング： カウンターボア カッター - 一体型またはインサート スタイル。パイロット ガイドが穴の中心に配置されます。
• 標準許容範囲: 凹部直径±0.05 mm、深さ±0.1 mm
• 用途： 機械ハウジングおよび構造フレーム内のソケットヘッドネジ、ボルトヘッド。

座ぐり加工は、ファスナーの突出が部品の適合、スライド部品、または美観に支障をきたす機械アセンブリでは不可欠です。

皿穴

皿穴 皿穴加工とは、穴の開口部の周囲に円錐状の凹部を形成する加工プロセスです。これにより、皿頭ネジやリベットの頭が表面と面一になるか、わずかに下になるようにします。CNC加工では、皿穴加工によって深さ、角度、位置の均一性が確保され、外観と機能の両方において非常に重要です。

• ツール：皿穴ビット
• 角度: 一般的な角度には82°、90°、100°などがあります
• 用途： シートメタル、航空宇宙用スキン、トリム パネルへのファスナーのフラッシュ マウント。

CNC 制御の皿穴加工により、すべての部品にわたって一貫した角度、深さ、配置が保証されます。

ガンの穴あけ

ガンドリル加工は、深さと直径の比率が10:1を超える場合も多く、極めて直線的で高精度な穴あけ加工を可能にする特殊な深穴加工プロセスです。この技術では、内部にクーラントチャネルを備えた細長いドリルを使用し、高圧のクーラントを切削領域に直接供給することで、切削片を効果的に排出し、工具を冷却します。

• ツーリング： シングルリップカーバイドまたはダイヤモンドチップガンドリル、非常に大きな直径用の BTA (Boring and Trepanning Association) システム。
• 深さ対直径比: 専用機械では最大 300:1、CNC センターでは通常 10:1～30:1。
• 用途： 石油・ガスシャフト、燃料噴射ノズル、医療用インプラント、油圧シリンダー。

ヘリカルミリング

ヘリカルミリング 標準的なエンドミルが円形（ヘリカル）の工具軌跡に沿って穴を徐々に加工し、最大深さと最大直径まで加工する穴あけ加工技術です。従来のドリル加工のように材料にまっすぐ穴を開ける加工とは異なり、ヘリカルミリング加工では、よりスムーズな切削片排出、工具ストレスの低減、そして単一の工具で幅広い穴サイズの加工が可能です。

• ツーリング： 超硬ソリッドエンドミル（フラットまたはボールノーズ）。
• Advantages: スラスト力が低く、チップの排出性が向上し、工具寿命が延び、特殊なドリルが不要になります。
• 用途： 直径が小さい深い穴、硬いまたは研磨性のある材料、侵入力を最小限に抑える必要がある薄壁近くの穴。

CNC部品の穴あけ加工を専門的にお考えですか？BOYI TECHNOLOGYでは、あらゆる業界の精密部品に対し、穴あけ、リーマ加工、ボーリング、タッピング、ねじ切りなど、CNC加工のフルサービスを提供しています。今すぐお見積もりをご依頼ください。 [メール保護]

適切な穴加工プロセスの選択

適切な穴加工操作の選択は、穴のサイズ、必要な精度、表面仕上げ、材料の種類、穴の深さ、ね​​じ切りや特殊な機能が必要かどうかなどの要因によって異なります。

• 厳密な公差や表面仕上げが重要でない場合は、ドリルを使用して、穴をすばやく簡単に作成します。
• 非常に深い穴や直径の小さい穴の場合は、真直度とチップの除去を確実にするためにガンドリルの使用を検討してください。
• 厳密な直径公差と滑らかな仕上げが必要な場合は、穴あけの後にリーマ加工またはボーリング加工を行ってください。
• 寸法を厳密に管理する必要がある小さな穴にはリーミングを選択します。
• 大きな穴をあける場合や、穴の位置合わせや同心度を修正する場合は、ボーリングを使用します。
• 柔らかい材料の標準ねじや大量生産の場合、タッピングが効率的です。
• 硬い材料、大きな直径、またはカスタムのねじの場合、ねじフライス加工により、工具寿命とねじ品質が向上します。
• 座ぐり加工を使用して、ソケットネジまたは六角ネジ用の平底のくぼみを作成します。
• 皿穴を使用して円錐形の凹部に皿頭ネジを取り付け、表面と面一になるようにします。
• 標準以外の穴サイズをドリルで穴あけする場合やドリルビットが入手できない場合は、ヘリカルミリングを使用します。
• 深さと直径の比率が非常に高い穴の場合、ガンドリルが推奨される方法です。

適切な穴加工プロセスを選択することで、加工時間と工具コストを最適化し、部品が求められる機能的および美的仕様を満たすことを保証します。経験豊富なCNC加工プロバイダーと連携することで、お客様のニーズにぴったり合ったプロセスをカスタマイズできます。

CNC穴加工サービスの利点

• CNC マシンは厳しい許容誤差と一貫した穴サイズを維持します。
• 自動化されたツール交換とプログラムされたサイクルにより生産がスピードアップします。
• 大量のバッチにわたって同一の穴を加工できます。
• CNC を使用すると、角度や曲面での穴あけが可能になります。
• 機械は、穴あけ、タッピング、ボーリング、仕上げを 1 つのセットアップで組み合わせることができます。

穴加工対応材料

CNC サービスでは、次のような材料の穴加工を提供します。

材料タイプ	代表的な切削工具材料	クーラント	対処すべき問題
アルミニウム合金	TiAlNコーティングを施した超硬合金	洪水	溝の堆積、チップ
鋼（低～中）	TiCNコーティングを施した超硬合金またはHSS	洪水	加工硬化、熱
ステンレス鋼	サーメットまたはコーティングされた炭化物	高圧	加工硬化、構成刃先
チタン合金	PVDコーティング炭化物またはPCBN	高圧	チャタリングや工具の摩耗を最小限に抑える
硬化鋼（>40 HRC）	PCBNインサート	最小限の洪水	工具摩耗、表面品質

工具コーティング (TiN、TiAlN、TiCN、DLC) により耐摩耗性が向上し、摩擦が低減します。

穴加工品質検査方法

穴加工後、穴の寸法、表面仕上げ、形状精度を検査し、適切な機能性と適合性を確認します。通常は以下の方法が採用されます。

• 光学検査/ビジョン システム: 非接触で直径、位置を測定し、表面の欠陥を検出します。
• 合格/不合格ゲージ: 「合格」ゲージは穴にぴったり収まる必要があり、「不合格」ゲージは穴に収まらない必要があります。
• ピンゲージ（プラグゲージ）：Go/No-Go に似ていますが、主に内径のチェックに使用されます。
• ノギスとマイクロメータ: ノギスまたはマイクロメータは、アクセス可能な穴の穴直径を測定します。
• 三次元測定機 (CMM): プローブを使用して、穴の直径、位置、深さ、形状を測定します。
• エアゲージ検査：空気圧を使用して非接触で高精度にボアサイズを測定します。
• ボアゲージ: 穴に挿入して内径と真円度を測定する特殊なゲージ。
• 表面粗さ試験機: 穴の内部表面仕上げを測定します。
• レーザー スキャン: 複雑な形状や自由形状の穴の 3D ジオメトリをキャプチャします。
• ねじゲージ (タップ穴用): テーパーゲージはねじの角度とピッチをチェックします。

CNCフライス加工とCNC旋盤加工における穴加工

CNCフライス盤 多軸の柔軟性により、平面または複雑な部品の穴あけ加工に優れており、多様な穴パターンに最適です。 CNC旋盤 旋削加工と穴加工を効率的に組み合わせることで、円形部品の精密な内部軸穴加工に最適です。

側面	CNCフライス加工による穴加工	CNC旋削穴加工
ワークの向き	テーブルに固定	チャックまたはコレット上で回転
穴の位置	ワークピース表面のどこでも	通常は回転軸に沿って中心に配置される
ツールの移動	ツールはX、Y、Z軸で移動します	ツールは主にX軸とZ軸で動きます
穴の種類	複雑な模様、角度のついた穴	軸穴、内部円筒穴
一般的なツール	ドリルビット、ボーリングバー、タップ、皿穴	スピンドル、ボーリングバー、タップを通したドリルビット
対象デバイス	平面、ブロック、角柱部品	円形、円筒形の部品
マルチオペレーション設定	1つのセットアップで掘削、タッピング、ボーリングを組み合わせることができます	旋削と穴加工を1つのセットアップで組み合わせる

CNC穴加工プロジェクトを始める

BOYIテクノロジーは超高精度を実現 CNC機械加工サービス 試作から生産まで、あらゆる業界に対応します。ステンレス鋼のねじ切りフライス加工からチタンの深穴加工まで、あらゆるニーズに応える工具、機械、そして専門知識を備えています。

今すぐお問い合わせください。 穴を多く含む設計に関する見積もりや無料の DFM フィードバックを取得します。

結論

穴あけ加工は、高性能、高機能、そして信頼性の高い部品を製造する上で不可欠なプロセスです。インコネルの冷却チャネルの穴あけ加工でも、アルミ製ブラケットのねじ切り加工でも、適切な経験と適切なツールを備えたCNCサービスが、成功と不良を分ける鍵となります。

プロジェクトに厳しい公差、複雑なねじ、または加工が難しい材料が含まれる場合は、高度な穴加工操作を提供する CNC サプライヤーと提携するようにしてください。
