インコネル機械加工：課題、ツール、アプリケーション

製造業では、過酷な条件に耐えられる材料が求められることがよくあります。インコネルは、その強度、耐食性、そして高温性能で定評のある超合金ファミリーとして際立っています。

この総合的なガイドでは、インコネルのユニークな点、機械加工が難しい理由、適切なツール、テクニック、知識でこれらの困難を克服する方法について説明します。

インコネルとは何ですか?

インコネルとは、加熱されても強度を維持するニッケル-クロム合金の総称です。エンジニアはこれらの合金を酸化や腐食に耐えられるよう設​​計します。メーカーは、高応力、高圧、または高温下で動作する部品に使用します。基本合金は通常、ニッケル含有量が50%を超えます。また、腐食防止のためにクロム、そして少量の鉄、モリブデン、ニオブなどの元素も含まれています。

インコネルの機械加工はどのくらい難しいですか?

材料が「切削可能」であるということは、切削工具が予測可能な条件下でその材料を加工できることを意味します。インコネルは、アルミニウムや軟鋼などの材料よりもはるかに切削が困難です。この材料は刃先付近で急速に加工硬化します。加工硬化とは、工具面のすぐ下の層が変形するにつれて硬くなることを意味します。この硬くなった領域により、工具はより深く切削するにつれてより硬い表面を切削せざるを得なくなり、工具の摩耗と切削抵抗が増加します。

AISI被削性指数では、インコネルのスコアは通常12%程度ですが、標準的な快削鋼のベンチマークスコアは100%です。この低いスコアは、以下のことを反映しています。

• 切削力の上昇
• 工具の摩耗が早い
• 切断ゾーンの熱の増加
• 工具に構成刃先（BUE）が発生するリスク

CNC機械工 これらの要因に対処するには、特殊なツールと慎重なプロセス制御が必要です。

インコネルの機械加工コスト

インコネルの機械加工は、アルミニウムや鋼の加工に比べて大幅にコストがかかります。コストが高くなる要因はいくつかあります。

• 工具費: プレミアムツールは摩耗が早くなるため、交換頻度が高くなります。
• 加工時間が長くなる： 送り速度が遅いと、生産サイクルが長くなります。
• 冷却剤とメンテナンスの必要性: 特殊な冷却剤と頻繁なメンテナンスにより、費用が増加します。
• マシン要件: すべての CNC マシンがインコネルの剛性要件に対応できるわけではありません。

比較コスト分析

コストファクター	Inconel	スチール/アルミニウム	プロジェクトへの影響
材料価格	ハイ	低～中	原材料予算の増加
加工時間	2～3倍長い	ベースライン	より長い機械工場料金
ツーリング	プレミアムカーバイド/セラミック	標準炭化物	初期ツールコストが高い
工具の摩耗	ハイ	低～中	より頻繁な変更
セットアップと固定	複雑な	穏健派	追加のエンジニアリング時間

特定のインコネル材種の加工

さまざまなインコネル合金はそれぞれ、機械工にとって独自の利点と課題をもたらします。

学年	主な合金元素	主な用途	加工ノート
インコネル600	ニッケル、クロム	熱処理バスケット、炉部品	耐酸化性が良好、機械加工性が中程度、焼き付きリスクあり。
インコネル625	ニッケル、クロム、モリブデン、ニオブ	海洋配管、化学反応器	強度が高く、中程度の速度が必要で、加工硬化に注意してください。
インコネル718	ニッケル、クロム、ニオブ、モリブデン、チタン、アルミニウム	ジェットエンジン、ガスタービン	1300°Fで高強度、時効硬化可能
インコネルX-750	ニッケル、クロム、チタン、アルミニウム	バネ、ファスナー	熱処理可能、中程度の機械加工性、過度の熱は避けてください。
インコネル925	ニッケル、クロム、モリブデン、銅、アルミニウム	海水バルブ、核燃料棒	耐孔食性が良好で、高圧冷却を優先します。

最も機械加工しやすいインコネルのグレードはどれですか?

インコネル 600 は 625 や 718 よりもわずかに簡単ですが、すべてのインコネル合金には同様の課題があります。

インコネル 718 が 625 よりも難しいのはなぜですか?

インコネル 718 には析出強化用のニオブとチタンが含まれており、固溶強化に依存する 625 に比べて強度が高く、加工硬化しやすくなります。

合理化されたワークフローと堅牢な品質管理により、BOYI TECHNOLOGY はインコネル部品をわずか 3 日で納品し、設計から完成品までの迅速な移行を支援します。

インコネル加工に必須の工具と材料

インコネル加工の成功は、適切な工具、油剤、そして設定の選択から始まります。合金の靭性を高めるには、加工設備の各部分が連携して機能する必要があります。

切削工具の選択

カッターはあなたの主な味方です。

ツールの種類	主なメリット	重要な特徴
超硬エンドミル	コストと耐摩耗性のバランス	正のすくい角
コーティングカーバイド	余分な熱にも耐えます	TiAlNまたはAlTiNコーティング
セラミックインサート	長く安定したカットに最適	1,200°Fの高硬度
PCD（ダイヤモンド）	非鉄合金に最適（インコネルではあまり一般的ではない）	超硬刃先

超硬工具からセラミック工具へいつ切り替えるべきでしょうか?

長時間の連続切削にはセラミックインサート、または高硬度の溶体化処理されたインコネル材をご検討ください。セラミックは耐熱性に優れ、長時間の切削でも切れ味を維持します。

インコネル加工用の超硬インサートを再研磨する価値はあるでしょうか?

少量生産や試作品の場合は、再研磨が費用対効果に優れています。大量生産の場合は、刃先品質のばらつきを防ぐため、新品のプレミアムインサートに投資することをお勧めします。

冷却と潤滑

クーラントは温度を下げるだけではありません。切削片を切削面から排出し、工具と部品の両方を損傷から保護するのにも役立ちます。

高圧冷却システム

インコネルの加工には、高圧クーラントシステムが不可欠です。このシステムは、クーラントが切削領域の奥深くまで到達し、温度を下げ、切りくずを効果的に排出することを保証します。

エマルジョンおよびオイルベースの冷却剤

水系エマルジョンは優れた冷却効果を発揮し、油系流体は優れた潤滑効果を発揮します。多くの場合、メーカーはハイブリッドシステムを採用したり、フライス加工、旋削加工、穴あけ加工など、加工内容に応じてクーラントの種類を調整したりします。

加工後の作業

主なカットが完了した後、インコネルは厳しい仕様や滑らかさを達成するために追加の作業が必要になることがよくあります。

操作	目的	特記事項
研削	公差を±0.0005インチに厳格化	超合金に適したホイールを使用する
ホーニング	ボアの表面仕上げを向上	再硬化を避けるために、ゆっくりと送り、軽く切る
研磨	鏡のような表面を実現（必要であれば）	適切な研磨/ホーニング後に最もよく機能します

安定したセットアップの確保

機械、ツールホルダー、ワーク保持はすべて振動と動きに対抗する必要があります。

• しっかりとしたグリップのために、焼きばめ式または油圧式を選択してください。
• 高い切削負荷時の滑りを軽減します。
• 強力なバイス、固定具、または真空チャックを使用してください。
• 可能な場合は長いツールの延長を避けてください。

インコネル加工パラメータの最適化

適切な速度、送り、切込み深さを見つけることが重要です。最初は控えめな設定から始め、工具寿命と表面仕上げに応じて調整してください。

	おすすめ	なぜ役立つのか
切削速度	毎分60～100表面フィート（SFM）	切断速度を遅くすると熱が減少する
送り速度	歯当たり0.001～0.003インチ（IPT）	安定した噛み合いにより、耕起や工具のチャタリングを回避
切り込みの深さ	0.02パスあたり0.05～XNUMXインチ	パスごとに力と熱を制御

一般的なインコネルの機械加工プロセス

CNCフライス

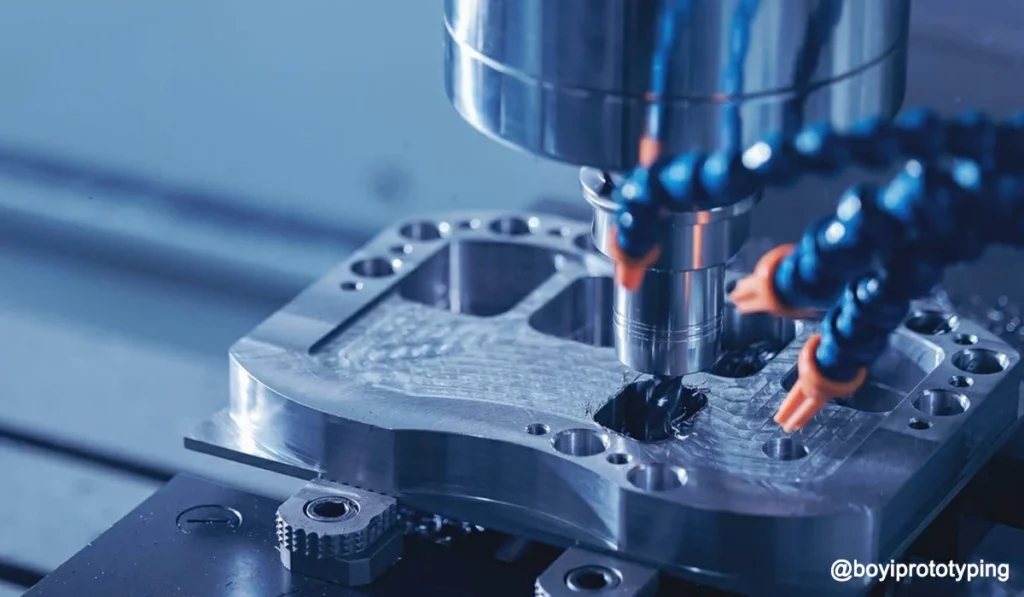

CNCフライス盤 インコネルを複雑な形状に高精度に加工するのに最適です。インコネルは加工硬化しやすいため、切削速度を低く抑え、剛性の高いセットアップと高性能な工具が必要です。適切なクーラント塗布は、熱管理と工具寿命の延長に役立ちます。

CNC旋盤

CNC旋盤 円形または円筒形のインコネル部品の製造によく使用されます。鋭い 旋盤切削工具s、安定した送り速度、最適化されたパラメータにより、熱を低減し、工具の摩耗を防止します。

CNCドリル

CNC穴あけ インコネルは熱伝導率が低く、硬化が早いため、加工が困難です。きれいな穴あけと工具の長寿命化には、専用の超硬またはコバルトドリルビット、低速回転、高圧クーラントの使用が不可欠です。

研削

研削 優れた表面仕上げと高い寸法精度を実現します。CBNやダイヤモンドなどの超砥粒ホイールを用いて、インコネルの硬化表面を効率的に切削するため、仕上げ加工としてよく使用されます。

インコネル機械加工の産業用途

インコネルは汎用素材ではありません。故障が許されない重要な用途にのみ使用されます。

• 航空宇宙産業: 高温部分のタービンブレード、燃焼室、排気ノズル。
• 石油業界: 酸性サービス用のダウンホール掘削ツール、圧力容器、およびバルブ。
• 発電: ガスタービンのローター、シュラウド、シールリング。
• ケミカルプロセス: 腐食性プラントサービスにおける原子炉コンポーネントと配管。
• 船舶: インペラ、海水バルブ、海水熱交換器。
• 自動車レース: 排気ヘッダー、ターボチャージャーハウジング、およびマフラー内部。
• 核攻撃: 制御棒駆動機構と原子炉内部構造。
• 医療: 生体適合性と強度を兼ね備えた手術器具やインプラント。

インコネルCNC加工サービス

インコネルの加工を外注する場合は、高強度、耐熱性の材料を扱った経験のあるプロバイダーを選択してください。

BOYI TECHNOLOGYは使いやすい オンラインCNC加工サービス 金属およびプラスチックのラピッドプロトタイピングと大規模生産に対応します。100,000個の試作品から0.01万個を超えるロットまで、±XNUMXmmという厳格な公差で対応いたします。

最先端の多軸CNCフライス加工センターと高度な検査・材料分析装置を駆使し、すべての部品が最高の技術基準を満たしていることを保証します。BOYI TECHNOLOGYで今すぐ加工を始めましょう。カスタム見積もりをご依頼ください。

まとめ：

インコネルの機械加工は、決して容易なことではありません。しかし、適切に行えば、現代のエンジニアリングにおいて最も耐久性が高く、高性能な部品のいくつかを生み出すことができます。様々なグレード特有の課題を理解することから、適切な工具や加工パラメータを選択することまで、成功は綿密で情報に基づいたアプローチにかかっています。

タービンブレードをフライス加工する場合でも、原子力エネルギー用のコンポーネントを掘削する場合でも、適切な戦略と適切なサービス パートナーを持つことが大きな違いを生みます。
