精密金属加工において、旋盤は数世紀にわたって使用され、単純な木製の装置から、微細な許容差を持つ複雑な部品を加工できる非常に洗練された機械へと進化してきた、欠かせないツールです。旋盤の重要なコンポーネントを詳しく調べ、旋盤の動作にとってなぜそれほど重要なのかを探ってみましょう。

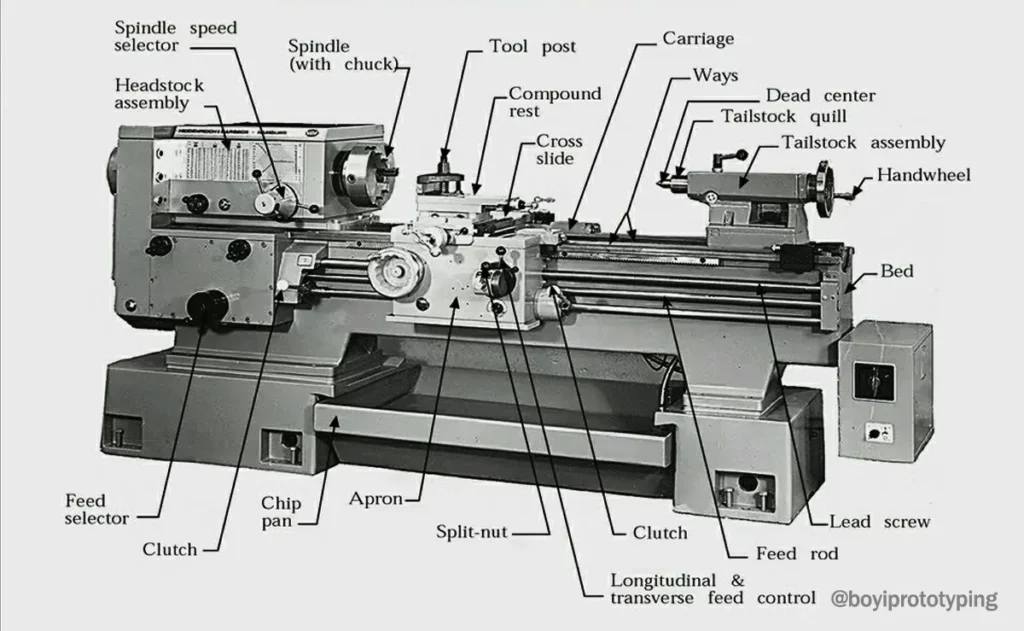

旋盤の部品
1.ベッド
旋盤のベッドは、他のすべてのコンポーネントが取り付けられるバックボーンおよび基盤として機能します。通常、十分に焼き入れされた、または熟成されたねずみ鋳鉄またはノジュラー鋳鉄で作られており、機械加工作業中の安定性を確保する重くて硬いフレームを提供します。ベッドには、内側と外側の 2 組の平行な縦方向のウェイがあり、通常は位置合わせの精度を維持するために精密に機械加工されています。
メーカーによっては、4 つのウェイすべてに逆 V 字型を使用しているところもあれば、逆 V 字型 1 つとフラット ウェイ 1 つを組み合わせて使用しているところもあります。これらのウェイは、摩耗や擦り切れに耐えられるように表面硬化されていることが多く、長期的な精度を保証します。
2. ヘッドストックアセンブリ
主軸台は、通常ベッドの左端にある内側の軌道上の固定位置に取り付けられています。主軸台は、ワークピースをさまざまな速度で回転させる動力を提供します。主軸台は、基本的に、精密ベアリングに取り付けられた中空のスピンドルと、スピンドルを複数の速度で回転させるトランスミッション ギアのセット (トラックのトランスミッションに類似) で構成されています。
- トランスミッションギア: トランスミッション ギアにより、スピンドルはさまざまな速度で回転できます。通常は、幾何学的比率で 8 から 18 の速度の範囲です。最新の旋盤では、電気または機械の駆動によって連続的に可変速度範囲が提供されることが多く、汎用性がさらに向上しています。
- スピンドル: スピンドルは、ワークピースを保持する中央の回転部品です。スピンドルは頑丈な構造で、通常は高精度と剛性を確保するために、予圧されたテーパー ローラー ベアリングまたはボール ベアリングに取り付けられています。スピンドルには全長に渡って穴が開いており、長い棒材を機械加工のために送り込むことができます。
3. テールストックアセンブリ
テールストック アセンブリは、下部鋳物、上部鋳物、テールストック クイルの 3 つの主要部品で構成されています。下部鋳物はベッドの内側の溝にフィットし、クランプ機構によって固定され、縦方向にスライドできます。上部鋳物は下部鋳物にフィットし、テールストック クイルの位置を合わせるために横方向に移動できます。
- テールストッククイル: テールストック クイルは、ハンドホイールとネジを使用して上部鋳物から縦方向に数インチ出し入れできる中空の鋼鉄製シリンダーです。回転センターまたはドリル チャックを保持して、スピンドルの反対側の端からワークピースをサポートし、加工中の安定性を確保します。
4. キャリッジとクロススライド
キャリッジは、ツールポストと切削工具を収納する可動アセンブリです。キャリッジはベッドウェイに沿って移動し、切削工具をワークピースに対して縦方向 (前後) に移動できます。キャリッジに取り付けられたクロススライドは横方向 (左右) の移動を可能にし、オペレーターは切削工具の位置を正確に制御できます。これらを組み合わせることで、複雑な切削パターンと形状が可能になります。
5. ツールポストと切削工具
ツールポストはキャリッジに取り付けられ、切削工具を保持するプラットフォームとして機能します。旋削ビット、ボーリングバー、ねじ切り工具などのこれらのツールは、ワークピースを成形する役割を果たします。ツールをすばやく簡単に交換できることは、ワークショップの効率と汎用性にとって非常に重要です。
7. リードスクリューとフィードロッド
リードスクリューとフィードロッドは、ワークピースに対する切削工具の動きを制御する重要なコンポーネントです。リードスクリューは、通常、ハンドホイールまたは自動フィード機構によって駆動され、切削工具を Z 軸に沿って動かす動力 (縦方向の動き) を提供します。キャリッジに接続されたフィードロッドは、切削工具の横方向 (横送り) および垂直方向 (複合送り) の動きをガイドします。
8. 冷却システム
機械部品ではありませんが、冷却システムは工具の寿命とワークピースの品質を維持する上で重要な役割を果たします。切削ゾーンに冷却剤 (多くの場合、水と切削油の混合物) を一定の流れで供給することで、熱を放散させ、切削インターフェースを潤滑し、切りくずや破片を洗い流します。
旋盤部品のメンテナンスと維持方法は？
工作機械の適切なメンテナンスと手入れは、精度、効率、寿命、作業品質を維持するために不可欠です。主な側面は次のとおりです。
- 毎日の清掃: 機械の外部と内部からほこり、切りくず、切削液を定期的に除去してください。作業スペースを整理整頓してください。
- 潤滑管理: スムーズな動作を確保するために、可動部品と機構の潤滑については製造元の推奨事項に従ってください。
- 定期点検: 電気部品、トランスミッション、ガイド、油圧部品を定期的に点検してください。摩耗した部品は速やかに交換してください。
- 輸液管理: 汚染や劣化を防ぐために、油圧オイルと切削液を監視し、必要に応じて交換してください。
- 重要なコンポーネントの交換: スピンドル、モーター、ポンプなどの重要なコンポーネントの定期的なオーバーホールと交換をスケジュールします。
- 運用上のコンプライアンス: オペレーターが熟練しており、安全プロトコルを遵守し、仕様の範囲内で機械を操作することを確認します。
- データのバックアップ: 予期しない事態が発生した場合にデータが失われないように、定期的にマシン データをバックアップします。
- シャットダウンの準備: 長期間停止する場合は、軸を中央の位置に移動し、ツールを取り外して保護し、徹底的に清掃してください。
これらのメンテナンス方法を遵守することで、工作機械は最適なパフォーマンスを維持し、生産性を最大化し、ダウンタイムを最小限に抑えることができます。
金属旋盤の分割ツールの作り方は？
金属旋盤の分割工具を作るには、まず工具材料として高速度鋼 (HSS) または超硬を選択します。工具を細く先細りのプロファイルに成形し、わずかに後方にすくい、前方のクリアランスを最小限に抑えて、切削中のチャタリングを減らします。刃先が真っ直ぐで鋭利であることを確認します。最後に、工具を剛性のある工具ホルダーに取り付け、旋盤の中心線と完全に位置合わせして、きれいで正確な分割操作を確実にします。カスタム加工のニーズについては、 ボーイ 専門家が提供 CNC機械加工サービス 要件を満たすために。
旋盤とその部品とは何ですか?
A 旋盤機械 は、主に金属や木材などの材料を成形、切断、機械加工するために製造業で使用される多目的ツールです。工作物をさまざまな切削工具に対して回転させ、正確な円筒形または円錐形を作成します。主な部品には、ベッド、主軸台、心押台、キャリッジ、チャック、リード スクリュー、および送りロッドがあります。
旋盤加工におけるパーティングとは何ですか?
旋盤機械におけるパーティングとは、パーティング ツールと呼ばれる細い切削工具を使用してワークピースの一部を切り取るプロセスです。この操作では、回転するワークピースにパーティング ツールを送り込み、ワークピースが分離するまで送り込み、実質的に 2 つのピースを作成します。パーティングは、残りの材料から完成したコンポーネントを切り取るためによく使用されます。
テーパー部品を旋盤で加工するにはどうすればよいでしょうか?
テーパー加工された部品は、テールストックをオフセットしたり、複合レストを希望の角度に回転させたり、テーパーアタッチメントを使用したりすることで、旋盤で加工できます。いずれの方法でも、切削工具がワークピースに沿って移動しながら、希望のテーパーを作成できます。
旋盤のどの部分が動力駆動ではないですか?
旋盤のテールストックは動力駆動ではありません。手動で配置され、加工作業中にワークピースを支えたり、ドリルやリーマなどの工具を保持したりするために使用されます。
旋盤機械の部品はいくつありますか?
旋盤は通常、特定のモデルと構成に応じて、約 8 ～ 10 個の主要部品で構成されています。これらの部品が連携して動作することで、精密な加工操作が可能になります。
旋盤のどの部分にプーリーとバックギアが取り付けられていますか?
旋盤の主軸台には、プーリーとバックギアが取り付けられています。これらの部品は、スピンドルの速度とトルクを制御し、さまざまな加工操作を可能にするために不可欠です。
旋盤のねじ切りの動力を伝達する部品はどれですか?
リードスクリューは旋盤機械のねじ切り用の動力を伝達します。スピンドルの回転と同期してキャリッジを駆動し、ワークピースに沿って正確なねじ切りを可能にします。
まとめ
旋盤の各部品は、加工時の精度、安定性、効率性を確保する上で重要な役割を果たします。頑丈なベッドから主軸台やキャリッジの複雑な仕組みまで、これらの部品を理解することで、旋盤を効果的に操作できるだけでなく、作業の品質も向上します。
