スロットフライス加工ガイド: 種類、プロセス、テクニック、ヒント

スロットミリングは、現代の機械加工における重要なプロセスであり、高精度かつ信頼性の高いスロットや溝をワークピースに作成できます。業界が進化し、より厳しい公差とよりきれいな仕上げが求められるようになるにつれて、スロットミリングは、自動車部品から航空宇宙構造物まで、さまざまな用途の部品を製造するための重要な技術として注目されるようになりました。

本日の記事では、スロットミリングの基本について説明し、さまざまなテクニックを探り、機械加工作業を改善するための実用的なヒントを紹介します。

スロットミーリングとは何ですか?

スロットフライス加工は、溝フライス加工とも呼ばれ、回転する切削工具を使用してワークピースから材料を除去し、狭く正確な溝を形成するプロセスです。この溝（またはスロット）は、設計と用途に応じて、任意の形状またはサイズにすることができます。このプロセスは、 CNC加工 キーやガイドを保持したり、コンポーネントの位置合わせを行うなど、組み立てに重要なスロットを作成します。

• 定義： 回転するカッターが固体にスロットを形成する方法。
• アプリケーション： 自動車、航空宇宙、一般製造業などさまざまな業界で使用されています。
• 利点： 高精度を提供し、複雑な形状にも適応できます。

スロットミリングプロセス

スロットフライス加工プロセスは、スロットのサイズ、ワークピースの材質、形状に基づいて適切なカッターを選択することから始まります。次に、速度、送り速度、切削深さなどの切削パラメータが決定され、精度と効率が確保されます。ワークピースは動かないようにしっかりと固定され、加工を開始する前にカッターが正しく配置されます。

スピンドル速度が設定され、冷却が適用されると、 フライス加工 加工が開始され、工具はプログラムされた経路に沿って、希望するスロット寸法と表面仕上げを実現します。精度と工具の性能を最適化するために調整を行うこともできます。加工後、ワークピースは検査、洗浄され、 バリ取り 設計仕様を満たすため。

スロットミーリングの種類

スロットミリングの技術は、使用するカッターと目的に応じて異なります。以下に主な種類を分類します。

エンドミル

エンドミル おそらく最も一般的なスロットフライス加工の形式です。この方法では、標準的なエンドミル（端と側面に刃が付いた工具）を使用してスロットを作成します。このプロセスは直線スロットと曲線スロットの両方に最適で、柔軟性と信頼性に優れています。フェイスフライス加工に似ていますが、両端が閉じられた溝の作成に重点を置いています。

側面フライス加工

サイドミリング 主に側面からワークピースに噛み合うカッターを使用します。この方法は安定性があり、高い切削力に対応できるため、深いスロットや長いスロットに適しています。この方法により、特に機械のセットアップが堅牢な場合に高い精度が保証されます。

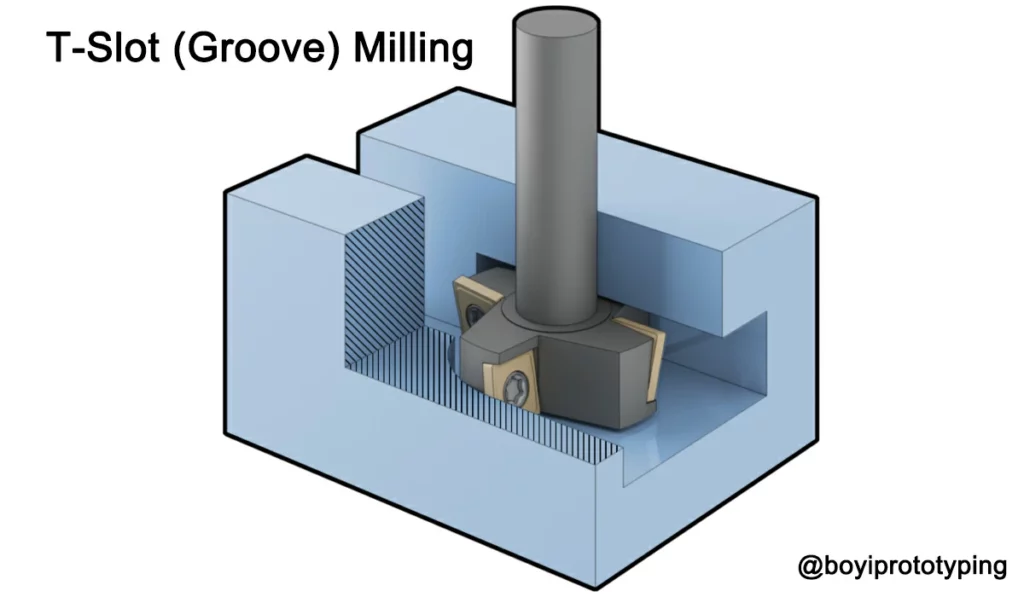

Tスロット（溝）フライス加工

T スロットまたは溝フライス加工は、「T」字型のスロットを作成するために使用される特殊な技術です。これらのスロットは、コンポーネントをしっかりと固定する必要がある産業機器でよく見られます。通常、プロセスは通常の溝カットから始まり、次に特殊な T スロット カッターが取り付けられます。このカッターは、スロットを最終的な T 字型の形状に仕上げます。

ウッドラフキースロット加工

ウッドラフ キー スロット加工は、ウッドラフ キーを受け入れるように設計された半円形のスロットを作成するために行われます。これらのキーは、回転部品を所定の位置に固定するために不可欠です。半円形のプロファイルを持つウッドラフ カッターは、1 回の押し込みでキー溝を効率的に作成します。

ギャングミリング

ギャングミリングでは、1 つのアーバーに複数のカッターを取り付けて、1 回のパスで複数の平行なスロットを切削します。この方法は生産性が高く、一連の同一スロットを必要とするワークピースに特に便利です。ただし、機械とセットアップは、プロセス中に発生する複合的な力に耐えられるほど頑丈でなければなりません。

スラブミリング

一部のガイドではあまり取り上げられていませんが、スラブミリング (または表面ミリング) は、カッターの外側のエッジで大量の材料を除去する別の方法です。この手法は、より詳細なスロット操作を実行する前に平らな表面を準備するのに最適です。

スロットミリングの利点と欠点

Advantages	デメリット
スピンドル調整を減らして加工を簡素化し、精度を向上させます。	フライスカッターは、特に硬い材料の場合、すぐに摩耗します。
ソリッドジョーマンドレル、ガイドバー、平らな金属部品の加工に適しています。	スロットの形状やサイズによっては特殊なカッターが必要となり、ツールのコストが増加します。
細かい表面仕上げ、直角の角、正確な寸法を備えた精密なスロットを生成します。	効果的なチップ管理を必要とする、大きく不安定なチップを生成します。
高い金属除去率により、手動の方法よりも高速な加工が可能になります。	切削領域に熱が蓄積すると、工具寿命と部品の品質を維持するために強力な冷却が必要になります。
プレート、固定具、コンポーネントの内部/外部スロットを切断できます。	積極的なスロット加工操作中にツールのたわみが発生する可能性があります。
優れた仕上げと寸法精度により、二次加工の必要性が軽減されます。	特に深い溝や硬い材料を加工する場合、振動が発生しやすくなります。
CNCプログラミング 素早いツールパスの変更により、無限のスロット構成が可能になります。	連続切削による高い半径方向の力により、深い切削時の安定性が損なわれる可能性があります。
キー、ピン、ネジなどのコンポーネントを交換することで部品の統合を可能にします。	/
さまざまなスロット構成を作成するのに適した柔軟なプロセス。	/

効果的なスロットミリングのベストプラクティス

スロットフライス加工で良好な仕上がりと長い工具寿命を実現するには、いくつかの重要な手順に注意する必要があります。以下は、機械加工プロセスをスムーズかつ効率的に行うために役立つヒントです。

スムーズなランプダウンエントリー

カッターを材料に一気に押し込むのではなく、徐々に傾斜をつけて進入する方が望ましいです。この方法により、切削負荷がより均等に分散され、工具の衝撃や振動のリスクが軽減されます。緩やかな傾斜 (通常は約 45 度ですが、より深い材料の場合は調整が必要になる場合があります) により、工具がワークピースにスムーズにかみ合うようになります。

効果的な切りくず排出

スロットは片側が閉じられていることが多いため、切削領域から切りくずを取り除くための適切な計画が不可欠です。詰まった切りくずは表面仕上げに影響を与え、ツールを損傷することもあります。戦略には次のものがあります。

• 複数のパス: スロットを 2 回以上に分けて切断すると、チップを除去するスペースが確保されます。
• 特殊カッター: チップブレーカー機能を備えたツールは、より小さく、簡単に排出できるチップを生成します。
• 冷却剤またはエアブラスト: 冷却システムまたは圧縮空気を使用すると、作業領域からチップを効果的に除去できます。

一貫したスピンドル負荷の維持

スピンドルへの安定した負荷は、スムーズなフライス加工プロセスに不可欠です。カッターの少なくとも 1 つの歯が常にワークピースに接触している必要があります。切削が突然中断されると、表面品質が低下するだけでなく、振動が増加することもあります。一貫したかみ合いにより、力のバランスが維持され、ツールとマシンの寿命が延びます。

ダウンミーリングの選択

ダウンミリング（クライムミリングとも呼ばれます）は、通常、よりきれいな仕上がりとより優れたチップ排出を実現するため、好まれる方法です。ただし、ダウンミリングとアップミリング（従来のミリング）のどちらを選択するかは、機械の剛性と切削する特定の材料に基づいて決定する必要があります。

より大きなカッター径の使用

深い溝や狭い溝を溝フライス加工する場合、カッターの安定性が最も重要です。直径が大きいカッターは強度が高く、重い負荷がかかっても曲がったり壊れたりする可能性が低くなります。設計上狭い溝が必要な場合でも、頑丈な構造のツールを選択するとパフォーマンスが向上します。溝の制約により大きなカッターを使用できない場合は、オペレーターは利用可能なオプションのバランスを取り、それに応じてセットアップを最適化する必要があります。

送り速度のバランスをとる

送り速度（カッターが材料を移動する速度）も重要な要素です。送り速度が速すぎるとツールが過熱したり破損したりすることがあり、送り速度が低すぎると生産性が低下する可能性があります。効率と良好な表面仕上げの両方を実現する最適な速度を見つけるには、慎重な計算とテストが必要です。

概要表: スロットミリングのベストプラクティス

練習に	説明	福利厚生
ランプダウンエントリー	工具がワークピースに急激に進入するのではなく、徐々に進入する	衝撃、振動、工具の摩耗を軽減します
切りくずの排出	複数パス、チップブレーカー、クーラント、圧縮空気の使用	きれいな切断面を確保し、工具寿命を延ばします
一貫したスピンドル負荷	少なくとも1つのカッター歯を常に噛み合わせておく	表面欠陥を防ぎバランスを維持します
ダウンミリング	送りと同じ方向に工具を動かして切削する	より滑らかな表面とより優れたチップ除去を実現
より大きなカッター径	深いまたは狭いスロットでの安定性を高めるために、より大きな直径のツールを選択する	たわみを最小限に抑え、パフォーマンスを向上
バランスのとれた供給速度	材料を通過するツールの適切な速度を見つける	表面仕上げと全体的な効率を向上

スロットフライス加工におけるツールパス戦略

ツールが材料の中を移動する方法、つまりツールパスは、フライス加工プロセスの成功に重要な役割を果たします。ここでは、3 つの主要なツールパス手法を紹介します。

従来型ミリング（アップミリング）

従来の製粉、または アップミリングでは、カッターが送り方向と反対方向に回転します。これは、カッターが移動するにつれて、材料との噛み合いが徐々に強くなる単純な方法です。プログラミングが簡単で、荒削りに効果的ですが、必ずしも表面仕上げが最適とは限らず、熱も発生する可能性があります。

トロコイドミーリング

トロコイド加工では、直線ではなくループ状のパスをたどる円線形運動を使用します。この方法では、切削力を低く抑えながら高い送り速度を実現できます。利点としては、ツールの冷却の改善、振動の低減、切りくずの排出の改善などがあります。ただし、トロコイド パスのプログラミングとツールの選択は、従来の方法よりも複雑です。

プランジングテクニック

プランジング法では、主に垂直方向の軸方向の動きを使用してスロットを切断します。これは、深いスロットや、特に加工が難しい材料の場合に特に便利です。プランジングにより、横方向の力と振動が最小限に抑えられますが、スロットの壁が粗い仕上がりになる可能性があり、多くの場合、表面を滑らかにするために別の方法を使用したフォローアップパスが必要になります。

ツールパス技術の比較

これらの方法の違いをよりよく理解するには、次のリストを検討してください。

• 従来のフライス加工:
  • 長所： シンプルで、広く使用されており、プログラミングも簡単です。
  • 短所： 発熱量の増加や表面品質の低下につながる可能性があります。
• トロコイドミーリング:
  • 長所： 切削力が低く、チップクリアランスが優れ、工具の動作温度が低くなります。
  • 短所： より高度なプログラミングとツールの選択が必要です。
• プランジングテクニック:
  • 長所： 横方向の力を軽減し、深い切り込みに最適で、たわみを最小限に抑えます。
  • 短所： 追加の仕上げ作業が必要となる粗い表面仕上げになる可能性があります。

それぞれの技術は、ワークピースの材質、スロットの形状、および機械の機能に応じて適切な位置に配置されます。

まとめ：

スロットミリングは、機械加工の世界で重要なプロセスであり、多くのアセンブリおよび構造アプリケーションに必要な正確なスロットと溝を作成するのに役立ちます。エンドミリングやサイドミリングから、T スロットやウッドラフ キー スロッティングなどの特殊な方法まで、さまざまな種類のスロットミリングを理解することで、プロジェクトに適したアプローチを選択できます。

At ボイテクノロジー、私たちは先導します CNCラピッドプロトタイピングサービス最先端のCNCマシン設備を備え、プロフェッショナルな CNCミリングサービス精密なスロットフライス加工も含まれます。プロジェクトがいかに複雑であっても、必要なユニット数がいかに多くても、私はお客様のデザインアイデアを成功裏にコスト効率よく実現することに全力を尽くします。
