CNC 加工におけるスプライン シャフト: 定義と種類

スプラインシャフトとは何ですか?

スプライン シャフトには、長さに沿って一連の隆起または溝 (スプライン) があります。これらのスプラインは、対応するコンポーネントの溝と連動して、回転力に耐えられる安全な接続を実現します。スプライン シャフトには内部または外部のスプラインがあり、トルク伝達と位置合わせのための信頼性の高い接続を提供します。

スプライン シャフトは滑りを防止し、均一な荷重分散を促進することでシステムのパフォーマンスと耐久性を大幅に向上させ、自動車、航空宇宙、産業機械のアプリケーションなど、安全で効率的な動力伝達を必要とする業界で好まれています。

設計上の考慮事項

機械加工プロセスを開始する前に、いくつかの設計要素を考慮する必要があります。

• スプラインの設計は、必要なトルクを故障することなく伝達できる必要があります。
• 早期の摩耗や故障を防ぐためには、軸方向のスラスト力と半径方向の力を考慮することが不可欠です。
• 滑らかで耐摩耗性のあるインターフェースを確保するには、スプラインの材質がハブまたはギアの材質と互換性がある必要があります。
• 安全で振動のない接続を確保するには、厳しい許容誤差が重要です。
• 摩擦と摩耗を減らすために、適切な潤滑を可能にする設計にする必要があります。

機械システムにおけるスプラインシャフトの主な機能

スプラインシャフトは、いくつかの重要な機能を果たすことで、機械システムにおいて重要な役割を果たします。

トルク伝達

スプライン シャフトは、プレーン シャフトに比べて高いトルクを伝達するように設計されています。スプラインが噛み合うことで接触面積が大きくなり、動力伝達効率が向上します。これは、エンジンから車輪にかなりのトルクを伝達して最適なパフォーマンスと応答性を確保する自動車のドライブトレインでは特に重要です。

位置合わせと位置決め

スプライン シャフトと相手側コンポーネントの正確なフィットにより、正確な位置合わせが可能になります。この位置合わせにより、特に航空機制御システムなどのアプリケーションでは、摩耗が軽減され、動作効率が向上します。スプライン シャフトは、振動とノイズを最小限に抑えることで、システムの信頼性と安全性の向上に貢献します。

負荷分散

スプライン シャフトはスプライン全体に均等に負荷を分散するため、寿命が延び、摩耗が軽減されます。負荷が不均一な場合、早期故障につながる可能性があります。スプライン シャフトの設計により、組み立ての柔軟性が高まり、コンポーネント間のわずかな位置ずれにも対応できます。さまざまな条件下でも、一貫したパフォーマンスが保証されます。

耐久性の向上

スプライン シャフトの製造に使用される高度な材料と表面処理により、耐摩耗性と耐荷重性が向上します。この耐久性は要求の厳しい用途に不可欠であり、スプライン シャフトがパフォーマンスを損なうことなく厳しい動作環境に耐えられることを保証します。

スプラインシャフトの種類

スプライン シャフトにはさまざまなタイプがあり、それぞれ特定の用途とパフォーマンス要件に合わせて設計されています。最も一般的なタイプは次のとおりです。

1. インボリュートスプライン

インボリュート スプラインは、最も広く使用されているタイプで、インボリュート歯形が特徴です。この設計により、組み立てと分解が容易になり、かみ合うコンポーネントの係合と解放がスムーズになります。インボリュート スプラインは、トルク伝達の効率性から、自動車や産業用途でよく使用されています。

2. スクエアスプライン

スクエア スプラインは正方形のプロファイルを特徴とし、主に高トルク伝達を必要とする用途で使用されます。強力な接続を提供し、剛性と正確なトルク伝達が不可欠な機械でよく使用されます。ただし、他のタイプほど軸方向の動きは許容されない場合があります。

3. フラットスプライン

フラット スプラインは側面が平らで、通常は軽負荷の用途に使用されます。設計と製造が簡単なため、消費財や特定の産業機器などの低トルク環境に適しています。

4. 丸型スプライン

丸型スプラインは、角が丸い円筒形です。柔軟性とわずかなずれが許容される用途でよく使用されます。インボリュート スプラインや角型スプラインに比べてトルク容量は低くなりますが、スムーズな回転が不可欠な特定の状況では有利です。

5. D スプライン (またはダブル スプライン)

D スプラインは、同じシャフトに 2 セットのスプラインを備えているため、トルク伝達が向上し、設計の柔軟性が向上します。このタイプは、特定の機械的リンクなど、2 つの別個のコンポーネントを接続して独立して回転させる必要があるアプリケーションで特に役立ちます。

6. ヘリカルスプライン

ヘリカル スプラインは、螺旋状の歯形プロファイルで設計されており、よりスムーズな噛み合いとバックラッシュの低減を実現します。効率と摩耗の低減が重要となるギアやトランスミッションなどの高速アプリケーションでよく使用されます。

この表は、さまざまなタイプのスプライン シャフトの主な利点と欠点をまとめたものであり、さまざまなアプリケーションでの使用を決定する際に役立ちます。

スプラインシャフトの種類	Advantages	デメリット
インボリュートスプライン	– 組み立てと分解が簡単 – スムーズな接続と切断 – 高トルク伝達	– ずれに敏感になる可能性がある – 製造の複雑さ
スクエアスプライン	– 高トルクのための強力な接続 –シンプルなデザイン	– 軸方向の動きが制限される – 一部のアプリケーションでは解除が困難
フラットスプライン	– シンプルなデザインで製造も簡単 – 軽い荷物に適しています	– トルク容量が低い – 高ストレスアプリケーションには効果が低い
丸型スプライン	– 柔軟性とわずかなずれを許容します – スムーズな回転	– トルク伝達能力が低い – 高負荷用途には適さない
Dスプライン（ダブルスプライン）	– トルク伝達の向上 – 複数の接続に対応した設計の柔軟性	– より複雑な設計と製造 – 反発が強まる可能性
ヘリカルスプライン	– よりスムーズな噛み合いとバックラッシュの低減 – 高速アプリケーションで効率的	– より複雑な製造 – 他のタイプに比べてコストが高い

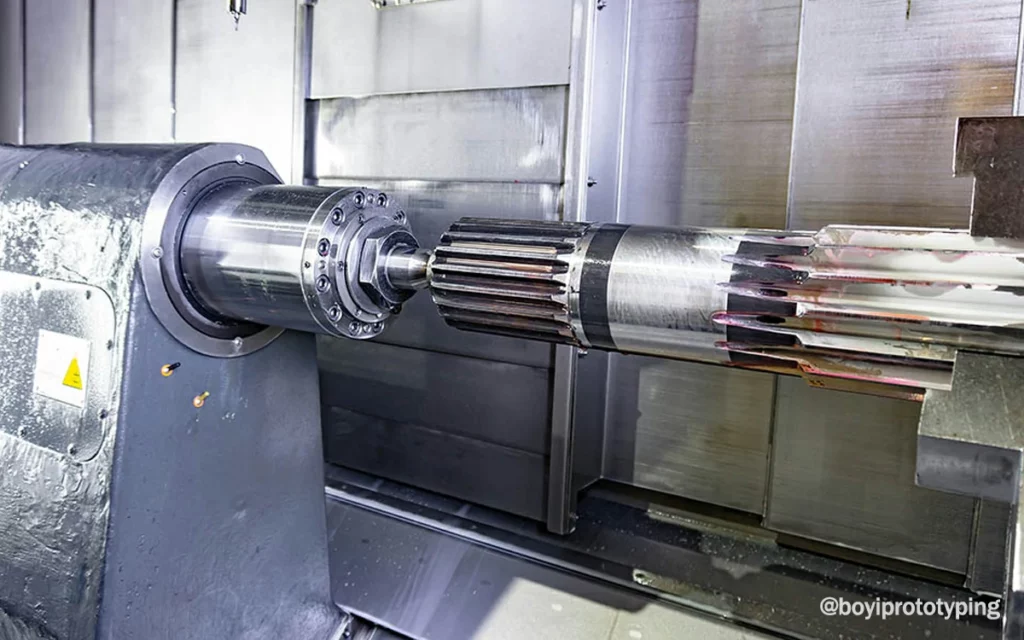

スプラインシャフト加工工程

スプライン シャフトの機械加工には複数のプロセスが含まれ、それぞれが効果的なパフォーマンスに必要な正確な形状と寸法を作成するように調整されています。スプライン シャフトの製造に使用される主な機械加工プロセスは次のとおりです。

1. ターニング

ターニング スプライン シャフトの機械加工における最初のステップとしてよく使用されます。このプロセスでは、旋盤を使用してシャフトの全体の長さと直径を成形します。これにより、後続の操作に備えてシャフトが準備され、基本寸法が指定された許容範囲内に収まるようになります。

2. ブローチ

ブローチ加工は、シャフトのスプライン プロファイルを作成するための重要なプロセスです。ブローチ ツールは、1 回のパスで材料を除去して、内部スプラインまたは外部スプラインのいずれかの目的の形状を形成します。この方法は、高精度と優れた表面仕上げで知られています。

• Advantages:
  • 高い精度と再現性
  • 複雑なプロファイルの作成に適しています
• デメリット:
  • 工具コストが高い
  • セットアップ時間が長くなる

3. フライス加工

フライス加工 また、特に非標準または特殊なプロファイルのスプラインを作成するためにも使用できます。このプロセスにより、設計の柔軟性が高まり、内部スプラインと外部スプラインの両方に適用できます。ブローチングよりも時間がかかる場合がありますが、フライス加工では複雑な形状を作成できます。

• Advantages:
  • さまざまなプロファイルに対応
  • ブローチングよりも工具コストが低い
• デメリット:
  • 生産速度の低下
  • 複雑な設計には熟練したオペレーターが必要

4. 研削

研削 スプラインの厳しい公差と優れた表面仕上げを実現するために、二次加工としてよく使用されます。このプロセスにより、ブローチングやフライス加工で得られた寸法が調整され、スプラインが必要な仕様を満たすようになります。

• Advantages:
  • 高精度と表面品質
  • 仕上げ作業に効果的
• デメリット:
  • 処理時間が長くなります
  • 運用コストの増加

5. 熱処理

機械加工後の熱処理は、スプラインシャフトの硬度や耐摩耗性などの機械的特性を高めるためによく使用されます。焼き入れや焼き戻しなどの処理により、部品の耐久性を大幅に向上させることができます。

• Advantages:
  • 強度と耐摩耗性の向上
  • シャフトの寿命を延ばす
• デメリット:
  • 追加の処理時間
  • 適切に制御しないと歪みが生じる可能性がある

製造プロセス

スプラインシャフトの加工には、通常、次のプロセスの組み合わせが含まれます。

• 材料の準備: 原材料を長さに合わせて切断し、機械加工の準備を整えます。
• 荒加工: 基本寸法を確立するための旋削およびフライス加工操作を含む、シャフトの初期成形。
• スプライン切断: これはスプラインが形成される重要なステップです。方法には次のものがあります:
  • ブローチ大量生産に適した高速・高精度プロセス。
  • フライス加工: 複雑なスプライン プロファイルに多用途に使用できますが、ブローチングよりも遅くなります。
  • 研削: 極めて厳しい公差と滑らかな仕上がりを実現します。
  • ホブ切り: ギアやシャフトのスプラインを切断するための特殊なプロセス。
• 仕上げ加工最終的な寸法と表面仕上げを達成するための旋削、研削、研磨などの作業。
• 熱処理: 材料特性を向上させるための応力緩和、硬化、焼き戻しのプロセス。

スプラインシャフトの材料選択

スプライン シャフトの材質の選択は重要であり、強度、耐摩耗性、加工性、コストなど、いくつかの要因によって決まります。スプライン シャフトに使用される一般的な材質とその特性は次のとおりです。

材料	プロパティ	アプリケーション
鋼鉄	強度、耐久性に優れ、トルク伝達性に優れています。各種グレードを取り揃えております。	自動車のドライブトレイン、重機。
ステンレス鋼	耐腐食性があり、過酷な環境にも適しています。	湿気や化学物質にさらされるアプリケーション。
アルミニウムおよびアルミニウム合金	軽量で加工性に優れていますが、鋼鉄に比べるとトルク容量が制限されます。	航空宇宙、軽量アプリケーション。
鋳鉄	コスト効率が高く、加工性も良好ですが、強度と耐摩耗性は低くなります。	住宅部品などの要求がそれほど厳しくない用途。
チタンおよびニッケル合金	優れた強度対重量比、耐高温性、耐腐食性。	過酷な条件、航空宇宙、高性能アプリケーション。

スプラインシャフト加工における品質管理

スプライン シャフトの機械加工では、必要な仕様と性能基準を満たすために品質管理が非常に重要です。主な品質管理手法は次のとおりです。

1. 寸法検査

寸法検査では、スプライン シャフトの物理的な寸法を測定して、指定された許容範囲に準拠していることを確認します。このプロセスで使用される一般的なツールは次のとおりです。

• カリパス: 直径、長さ、その他の線形寸法を測定します。
• マイクロメーター: スプラインの深さや幅など、小さな寸法を正確に測定します。

この検査により、スプラインが対応するコンポーネントに正確に適合することが保証されます。

2. 表面仕上げ測定

表面仕上げの測定は、機械加工された表面の質感と滑らかさを評価するために不可欠です。表面粗さの測定にはプロファイロメータがよく使用され、表面品質に関する貴重なデータが得られます。これは次の点で重要です。

• 動作中の摩擦と摩耗を軽減します。
• 液体の封じ込めが重要なアプリケーションで適切な密閉を保証します。

3. 非破壊検査（NDT）

非破壊検査技術は、部品を損傷することなく内部の欠陥を検出するために使用されます。一般的な NDT 方法には次のものがあります。

• 超音波検査高周波音波を使用して、亀裂や空洞などの内部欠陥を特定します。
• 磁性粒子のテスト: 強磁性材料の表面および表面付近の欠陥を検出します。
• 染料浸透探傷試験: 傷に浸透し紫外線下で見える染料を使用して表面のひび割れを明らかにします。

これらの方法により、意図された用途におけるスプライン シャフトの構造的完全性と信頼性が確保されます。

スプラインシャフトの最高のCNC加工サービスプロバイダー

At ボーイ、スプラインシャフトを精度と信頼性をもってカスタマイズできます。当社の高度な CNC機械加工サービス ステンレス鋼、炭素鋼、アルミニウム合金などの材料を使用して、さまざまな業界に対応しています。シャフトの耐久性と性能を向上させる熱処理オプションも提供しています。高品質のカスタム機械加工部品ソリューションはBOYIにお任せください。

BOYIの高度な加工技術

• CNC 加工: コンピュータ数値制御 (CNC) マシンは高い精度と再現性を備えているため、複雑なスプライン プロファイルや大規模生産に最適です。
• 5 軸加工: この高度な技術により、複数の方向で同時に切断が可能になり、優れた精度と表面仕上げを備えた複雑なスプライン デザインを作成できます。
