タップ穴のコールアウト、定義、寸法、記号、ねじ穴との比較表

タップ穴は、多くの製造およびエンジニアリング アプリケーションで不可欠であり、部品を安全に固定する手段を提供します。タップ穴の複雑さ、定義、寸法、記号、およびねじ穴との違いを理解することは、機械アセンブリの精度と機能性を保証するために不可欠です。

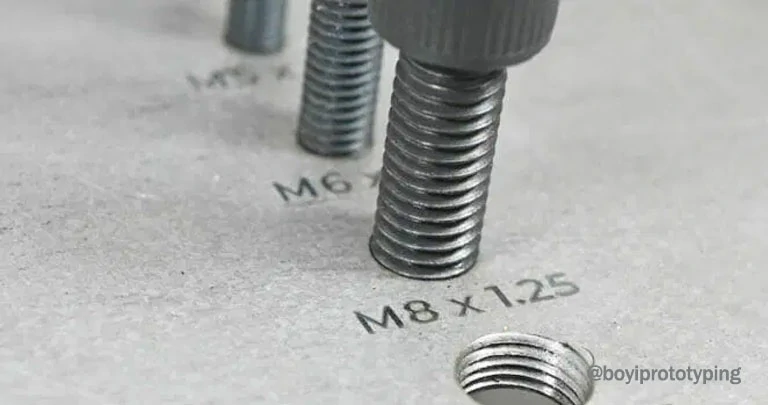

タップ穴の定義

タップ穴とは、ドリルで穴を開け、ネジやボルトを差し込めるように内部にネジ山を切った穴のことです。このネジ切りプロセスでは、タップと呼ばれる工具を使用して内部のネジを切ります。タップ穴は、安全な固定が求められる製造、建設、機械アセンブリで広く使用されています。

タッピング作業には、精度と注意が必要です。タップとあらかじめ開けられた穴の適切な位置合わせ、一貫した回転力、適切な潤滑は、滑らかで正確なねじ山を実現するために不可欠です。ワークピースの材料特性を理解することも、最適なタッピング速度、力、潤滑剤を決定するために不可欠です。

タップ穴の吹き出し

タップ穴のコールアウトは、技術図面や設計図でタップ穴の寸法や特性を指定するために使用される標準化された方法です。コールアウトには、次のような重要な情報が含まれています。 番手、ピッチ、深さ。以下に、一般的なタップ穴の呼び出し例を示します。

この例では:

• M6: ねじの公称直径（6mm）を示します。
• 1.0: ねじのピッチ（隣接するねじ間の距離、mm）を表します。
• 12: ねじ部の深さを指定します（mm単位）。

タップツール

タップ工具には通常、タップ、ダイス、レンチ、ドライバー、およびねじ留め具の挿入、取り外し、締め付け、緩めを容易にするその他の手持ち式または電動式の装置が含まれます。これらは耐久性と精度を確保するために、鋼鉄や炭化物などの高品質の材料で作られています。

タップ穴記号

タップ穴の呼び出し記号は、ねじの種類によって異なります。メートル法の穴の場合、直径記号は「M」に置き換えられます。Unified National Fine (UNF) ねじなどの他のねじの種類の場合、最初に数値寸法が表示され、その後に「UNF」のようにねじの種類が表示されます。

技術図面では、タップ穴は特定の記号を使用してその特性を示します。最も一般的な記号は次のとおりです。

• スレッド記号: 内部のねじ山の表現。多くの場合、一連の斜めの線として示されます。
• 吹き出し記号: ねじ穴を指す引出線と、ねじのサイズ、ピッチ、深さを示すテキストの吹き出し。
• 深度記号: ねじ部分の深さを示します。通常は、深さを指定する数字が付いた下向きの矢印で表されます。

タップ穴の寸法

タップ穴の寸法は、ねじのサイズとピッチによって異なります。考慮すべき重要な寸法は次のとおりです。

1. 公称直径（D）: ねじの外径。
2. ピッチ（P）: 隣接するスレッド間の距離。
3. ねじ深さ (Td): 内部のねじ山の深さ。
4. ドリルサイズ (Ds): タッピング前の穴の直径。ドリルのサイズは、通常、タッピング中に除去される材料に対応するために、公称直径よりも小さくなります。

適切なドリルのサイズを決定するには、さまざまなねじのサイズとピッチに推奨されるドリルのサイズを示すタップ ドリル チャートを使用できます。

タップドリルサイズ表

正確なねじ切りを確実に行うために、機械工はドリル タップのサイズ表を頼りにしています。この表を参考にすることで、機械工は対象の留め具に適合する正確なねじを作成できます。

タップ穴を作ることの重要性

タップ穴は、さまざまなエンジニアリングおよび製造アプリケーションで重要な役割を果たします。タップ穴には、安全な接続、簡単な輸送、簡単な操作など、さまざまな利点があります。

簡単な輸送

• コンポーネントの統合: タップ穴を使用すると、コンポーネントの組み立てと分解が簡単に行えます。この機能は、部品ごとに輸送し、現場で組み立てる必要がある大型または複雑な機械に特に役立ちます。コンポーネントを分解できるため、メンテナンスや修理も簡単になります。
• 梱包サイズの縮小: タップ穴付きの製品は、分解できるように設計できるため、よりコンパクトな梱包が可能です。これにより、輸送コストが削減され、取り扱いが容易になります。たとえば、タップ穴付きの家具は、平らな状態で梱包し、お客様が組み立てることができるため、輸送中のスペースを節約できます。
• モジュール設計： タップ穴により、個々の部品を必要に応じて接続して再構成できるモジュール設計が可能になります。この柔軟性は、展示スタンドやモジュール式オフィス家具など、カスタマイズや頻繁な設定変更が必要な業界にとって有益です。

接続

• 安全で信頼性の高い固定: タップ穴は、ネジやボルトを使用してコンポーネントをしっかりと固定する手段を提供します。これにより、さまざまな負荷やストレスがかかっても部品の接続が維持されます。タップ穴の内ネジがネジやボルトの外ネジをつかみ、強力な機械的結合を形成します。
• 多様性： タップ穴には、機械ネジ、ボルト、ネジ棒など、さまざまな種類の留め具を取り付けることができます。この汎用性により、機械の組み立てから建物の建設まで、幅広い用途に適しています。
• 負荷分散: タップ穴のねじ接続により、ファスナー全体に負荷が均等に分散され、損傷や故障のリスクが軽減されます。これは、コンポーネントが動的な力や振動の影響を受けるアプリケーションでは特に重要です。

簡単な操作

• 組み立てのしやすさ: タップ穴により、組み立て工程が簡素化されます。作業者は、追加のツールや複雑な手順を必要とせずに、あらかじめタップ穴にネジやボルトを素早く正確に挿入できます。これにより、生産がスピードアップし、人件費が削減されます。
• 精度と一貫性: タップ穴を使用すると、コンポーネントの正確な位置合わせが保証されます。標準化されたねじ寸法により、一貫したフィットが保証され、組み立てられた製品の完全性と機能性を維持するために重要です。
• スキル要件の軽減: タップ穴の作成と使用には、高度な専門スキルは必要ありません。適切なツールとトレーニングがあれば、作業者は高品質のネジ穴を作成でき、異なる生産バッチ間で一貫性と品質を維持しやすくなります。

タップ加工前に穴を開ける方法: タップ加工穴に関するヒントと考慮事項

タップ加工の前に穴を開けることは、ねじ穴の精度と機能性を確保するための重要なステップです。ここでは、高品質のタップ穴を作るための重要なヒントと考慮事項を紹介します。

タップ穴の作り方：切削と成形

切断

切削は、タップ穴を作成する最も一般的な方法です。下穴をドリルで開け、タップを使用して内部のねじを切ります。

ステップ：

1. パイロット穴を開ける: 使用するタップのサイズに応じて適切なドリルビットのサイズを選択してください。 タップドリルチャート 正しいドリルのサイズを決定します。
2. 穴をタップする: タップ（ハンドタップまたはマシンタップ）を使用してねじを切ります。ねじ山が曲がらないように、タップが穴に対して垂直になるようにしてください。切削液を塗布して摩擦を減らし、ねじ山の品質を向上させます。

形成

ロールタッピングとも呼ばれる成形は、材料を切断するのではなく変形させることでねじ山を作成するプロセスです。この方法は延性材料に適しており、より強力なねじ山が得られます。

ステップ：

1. パイロット穴を開ける: 成形タップは材料を移動させてねじ山を作成するため、タップを切断するために使用されるドリル ビットよりもわずかに大きいドリル ビットを使用します。
2. スレッドを形成する: ねじ山を作成するには、成形タップを使用します。材料の流れを促進し、正確なねじ山を形成するには、タップを正しく位置合わせし、十分に潤滑する必要があります。

可能であれば標準のねじサイズを使用する

標準のねじサイズを使用すると、市販の留め具との互換性が確保され、メンテナンスと交換が簡単になります。標準のねじサイズは十分に文書化されているため、必要なツールや参照資料を簡単に見つけることができます。

適切なネジ穴径

高品質のねじ山を作成するには、適切なパイロット穴の直径を選択することが重要です。パイロット穴の直径は、タップのサイズとタップする材料によって異なります。タップ ドリル チャートを参照して、特定のタップ サイズと材料に推奨されるパイロット穴の直径を見つけてください。

角度のある表面を考慮する

角度のある表面に穴を開ける場合は、ねじ山の位置がずれないように、タップが表面に対して垂直になるようにしてください。これは、専用の固定具や位置合わせツールを使用することで実現できます。重要な用途の場合は、タップする前に平らな表面を加工することを検討してください。

ねじ穴の種類

止まり穴

止まりねじ穴は材料を完全には貫通しません。適切なねじ深さと強度を確保するには、慎重に寸法を決める必要があります。

止まり穴の寸法:

• 穴の深さ: 止まり穴の深さは、タップのテーパに対応し、完全なねじのかみ合いを保証するために、必要なねじの深さよりもわずかに深くする必要があります。
• クリアランスホール: 必要に応じて、止まり穴の底に小さなクリアランス穴を開けて、タップが底まで達して破損するのを防ぎます。

ねじ穴を貫通

貫通ねじ穴は材料を完全に貫通し、留め具が完全に通過してナットまたは別の留め具で固定することができます。

検討事項：

• ねじ山の位置合わせを維持するために、穴がまっすぐに開けられていることを確認してください。
• 穴の入口と出口の両方のバリを除去して鋭いエッジを取り除き、滑らかなねじ切りを実現します。

穴の深さ

穴の深さは、タップ立ての重要な要素です。止まり穴の場合、完全なかみ合いを確保し、底付きを防ぐために、深さは必要なねじ山の深さよりわずかに大きくする必要があります。貫通穴の場合、深さは、留め具の長さに加えて、ワッシャーやナットのための余裕分を収容できる十分な深さである必要があります。

タップのヒント

1. 切削液の使用: 切削液を塗布すると摩擦が減り、ねじの品質が向上し、タップの寿命が延びます。
2. 適切なタップを使用する: 材質や穴の種類に応じて適切なタップタイプ（ハンドタップ、スパイラルフルートタップなど）を選択します。
3. 適切な位置合わせを確実に行う: ねじ山の交差を防ぎ、正確なねじ山を確保するために、タップを穴の軸に合わせます。
4. 穴を掃除する: タップやねじ山を損傷しないように、タップする前に穴から破片や切りくずを取り除いてください。
5. タッピングガイドを使用する: 特に重要な用途で正確なタッピングを行うには、位置合わせを維持するためにタッピング ガイドまたは固定具を使用します。

高品質のタップ穴を作成するには、穴あけとタップ立てのプロセスを慎重に検討する必要があります。上記の方法とヒントに従うことで、タップ穴が正確で信頼性が高く、目的の用途に適したものになることを保証できます。

金属に穴を開けるにはどうすればいいですか?

金属に穴を開けるには、正確で耐久性のあるねじ山を確実に作るために、精度と適切なツールが必要です。まず、必要なねじ山の仕様に基づいて、適切なタップとそれに対応するドリルのサイズを選択します。作業中にワークピースが動かないようにしっかりと固定します。タッピング ドリルを使用してパイロット穴を開け、直径がタップのサイズと一致することを確認します。

適切な 切削液 または潤滑剤を使用して摩擦を減らし、タップの寿命を延ばします。タップを穴に合わせ、一定の圧力をかけながら時計回りに回転させ、ワークピースに対して垂直に保ちます。定期的に回転を逆にして切りくずを砕き、破片を取り除き、目的のねじ山の深さに達するまでタップを続けます。タップレンチを使用してタップを慎重に取り外し、穴を清掃してねじ山に異常がないか検査し、品質と機能性を確認します。

タップねじ穴とは何ですか？

タップ ネジ穴は、一般的にタップ穴とも呼ばれ、ドリルで穴を開け、その後ネジやボルトを通せるように内部にネジ山を切った穴です。タップ ネジ穴を作成するプロセスには、パイロット穴を開け、タップを使用して穴に内部ネジを切るという 2 つの主な手順があります。これにより、対応するネジ付きファスナーを穴にしっかりと取り付けることができます。

タップねじ穴の主な特徴:

1. ドリル穴: 最初に、ドリルビットを使用して材料に穴を開けます。ドリルビットのサイズは、タップのサイズとねじの仕様に基づいて選択されます。
2. 盗聴: 次に、タップを使用してドリルで開けた穴にねじを切ります。これにより、ネジまたはボルトのねじ山とかみ合う内ねじが作成されます。
3. ねじ付き: 内部のねじ山により、ネジまたはボルトの確実な嵌合面が提供され、強力で信頼性の高い接続が保証されます。

ねじ穴の定義

ねじ穴 内部にねじ山が切られた穴で、ねじ、ボルト、スタッドなどのねじ留め具を受け入れることができます。これらのねじ山により、留め具が材料をしっかりとつかむことができ、堅牢で信頼性の高い接続が実現します。

ねじ切りドリルビットなどのねじ切り工具は、ワークピースにねじ穴を正確に開けるために不可欠です。これらの工具は、内部のねじを切るように設計されており、一致するねじ山を持つボルトをしっかりと締め付けることができます。

ねじ切り用タップの種類

機械加工や製造工程で穴にねじを切るために使用されるタップには、主に 3 つの種類があります。各種類は、必要なねじの深さとスタイルに基づいて特定の目的を果たします。次の 3 つの種類があります。

テーパータ​​ップ: テーパータ​​ップはスタータータップとも呼ばれ、材料に徐々に入り込み、ねじ切りプロセスを開始するように設計されています。

• 先端に向かって徐々に細くなっているため、タップの位置を合わせたり、ねじ山が引っかかることなくねじを開始したりするのに役立ちます。
• 通常、先端のねじ山が少なく、初期の噛み合わせが容易になります。
• 硬い材料にねじ山を切るときや、位置合わせを慎重に管理する必要がある場合に最適です。

プラグタップ: プラグタップは最も一般的に使用されるタイプのタップであり、ほとんどの材料のねじ切りに適しています。

• テーパータ​​ップに比べてテーパーが緩やかなので、材料へのねじ込みが深くなります。
• テーパータ​​ップとボトムタップのバランスが取れており、一般的なねじ切り用途に幅広く使用できます。
• 金属、プラスチック、複合材など、さまざまな材料に適度な深さのねじ山を作成するために使用されます。

ボトムタップ（ボトミングタップ）： ボトムタップは、ボトミングタップとも呼ばれ、貫通穴が不要な止まり穴の底近くにねじを切るように設計されています。

• 大きなテーパーのない直線またはほぼ直線のデザインで、穴の底近くまでねじを切ることができます。
• 通常、穴の底に当たらないように、プラグタップに比べてねじ山の数が少なくなっています。
• ねじ山が材料を完全に貫通せずに底近くまで伸びる必要がある止まり穴に使用されます。

ネジ穴の開け方は？

完璧なねじ穴を作るには、いくつかの重要な手順が必要です。まず、標準のタップとドリルのチャートを参考にして、ねじ山が弱くならないように正しいドリルのサイズを選択します。タップを入れやすくするために、穴の上部を面取りまたはバリ取りし、切削油または変性アルコールで潤滑して、作業を容易にし、切りくずを取り除きます。

完璧なネジ穴を作るためのヒント

ドリルプレスやガイドなどのツールを使用して位置合わせを維持し、タップを回転させるときに均一な圧力をかけます。タップの破損を防ぐために、ゆっくりと回転させ、時々後退させて切りくずを落とします。タップが壊れたら、穴を徹底的に清掃し、適切なボルトでねじ山をチェックして、スムーズにフィットすることを確認します。

タップ穴とねじ穴

「タップ穴」と「ねじ穴」という用語はしばしば同じ意味で使用されますが、微妙な違いがあります。

• ねじ穴: ドリルで穴を開け、タップを使用して内部にねじ山を切った穴を指します。
• ねじ穴: タッピング、成形、またはその他の方法で作成された、内部にねじ山がある穴を指す一般的な用語。

タップ穴とねじ穴の違いをよりよく理解するために、次の表で比較を示します。

機能	ねじ穴	ねじ穴
作成方法	穴あけ加工後タップ加工	タップ加工、成型加工、 キャスト
使用したツール		タップ、金型、その他のねじ切り工具
申し込み	ネジやボルトで部品を固定する	留め具、多くの場合はさまざまな素材で作られる
図面内の記号	ねじサイズ、ピッチ、深さの具体的な表記	一般的なねじ記号、方法によって異なる
精度	高精度が求められる	精度は方法によって異なります

タップ穴とねじ穴：利点の比較

それぞれの利点を比較すると次のようになります。

機能	タップ穴	ねじ穴
精度	制御されたタッピングプロセスにより高い	方法によって変動します（成形/鋳造は精度が低くなる場合があります）
糸の品質	高品質できれいな糸	成形された糸には欠陥がある場合があります
素材の多様性	幅広い素材に適しています	多くの場合、製造プロセスに特有のもの（金属の鋳造など）
生産コスト	少量から中量の場合はさらに高い	効率的な大量生産方法により大量生産時のコストが低減
第３章：濃度	強力で信頼性の高い糸	強力になる可能性はあるが、作成方法によって異なる
サイズの柔軟性	柔軟性が高く、さまざまなサイズとカスタムスレッドをサポート	製造工程によって規定される標準サイズと形状に制限されることが多い
大量生産の効率	大量生産には効率が悪い	鋳造や成形などの方法により大量生産に効率的

タップ穴とねじ穴のデメリットの比較

タップ穴とねじ穴はどちらも利点がありますが、欠点もあります。これらの欠点を理解することで、特定の用途に適した方法を選択するのに役立ちます。

機能	タップ穴	ねじ穴
時間効率	時間のかかるプロセス	大量生産の場合は高速だが、セットアップに手間がかかる
工具の摩耗	ツールの摩耗や破損のリスクが高い	成形/鋳造時の工具の摩耗は少ないが、初期コストは高い
スキル要件	精度には熟練した労働力が必要	自動化された方法では必要なスキルは少ないが、品質管理は重要
材料の適合性	非常に硬いまたは脆い材料には難しい	材質に特化しており、特定の種類に限定されることが多い
糸の品質	一般的には高いが、スキルとツールの状態に依存する	変動性、成形/鋳造ねじに欠陥が生じる可能性あり
精度	高精度、厳しい公差に最適	精度は低く、標準的なアプリケーションに適しています
オートメーション	自動化の可能性は限られている	自動化に適した、 大量生産
初期費用	初期コストは低いが、ユニットあたりのコストは高い	初期設定コストは高いが、大量生産の場合は1台あたりのコストは低い
設計の柔軟性	高い柔軟性、カスタムスレッドをサポート	柔軟性が限られており、標準的なサイズやデザインに制限されることが多い

タップ穴とねじ穴: リードコストの比較

タップ穴とねじ穴をリードコストの観点から比較する場合、いくつかの要因が関係してきます。リードコストには、初期設定コスト、生産時間、材料費、および労働力が含まれます。

機能	タップ穴	ねじ穴（成形/鋳造）
初期設定費用	中程度（ドリルビット、タップ、基本的な機械）	高（金型、ダイ、特殊装置）
生産時間	高（連続穴あけとタップ）	大量生産の場合は少量（同時生産）
人件費	高（熟練した労働力が必要）	低い（自動化の可能性は高い）
材料費	中〜高（工具の摩耗、潤滑剤）	ユニットあたりのコストが低い（初期設定後）
単位当たりのコスト	小規模から中規模の実行では高い	大量生産の場合は低くする
工具のコスト	摩耗や破損により継続中	初期費用は高く、継続費用は低い
規模の経済	限定的	著しい

タップ穴とねじ穴の体積比較

タップ穴とねじ穴を量産能力の観点から比較する場合、生産効率、セットアップ コスト、拡張性など、いくつかの要素が関係してきます。詳細な比較は次のとおりです。

機能	タップ穴	ねじ穴（成形/鋳造）
生産効率	低から中程度	ハイ
セットアップコスト	穏健派	初期費用は高いが、大量生産の場合は1台あたりの費用は低い
労働要件	高い（熟練労働者）	低（高度に自動化）
工具の摩耗とメンテナンス	中から高	低（自動化プロセス）
スケーラビリティ	大量購入には制限あり	大規模ボリュームにも対応できる高い拡張性

タップ穴とねじ穴の速度比較

タップ穴やねじ穴の作成速度は、使用する方法とツールによって大きく異なります。

機能	タップ穴	ねじ穴（成形/鋳造）
プロセスタイプ	連続（穴あけ、タップ）	一体型（ねじ切り付き成形または鋳造）
自動化レベル	低から中程度	ハイ
設定時間	ショート	長い（当初）
穴当たりの生産時間	高（穴ごとに個別の操作が必要）	低（複数の穴が同時に生成される）
工具の摩耗とメンテナンス	頻繁な中断	頻度は少ないが初期設定は高い
労働要件	高い（熟練労働者）	低（自動化プロセス）
全体的な速度	低から中程度	ハイ

タップ穴とねじ穴: 材料の比較

タップ穴とねじ穴（成形または鋳造によって作成されるものを含む）の選択は、効果的に使用できる材料と関連する製造プロセスに大きな影響を与えます。

機能	タップ穴	ねじ穴（成形/鋳造）
素材の多様性	幅広い材料（金属、プラスチック、複合材）	成形または鋳造プロセスに適した材料に限定
工具と装置	さまざまな材料に適応可能な標準ツール（タップ、ドリルビット）	特殊な金型、初期設定コストが高い
精度と品質	高品質の糸、正確な位置合わせ	金型設計と材料の流れによって左右される一貫したねじ品質
コスト効率	初期コストは中程度、さまざまなボリュームに合わせて拡張可能	初期設定コストは高いが、長期的には大量生産にコスト効率が良い
設計の柔軟性	カスタムスレッドとサイズに柔軟に対応	柔軟性が限られており、標準的なねじサイズと設計
生産効率	大量、手動または半自動の場合は低くする	一度セットアップすれば高速生産が可能になり、自動化プロセスにより人件費を削減できます。

タップ穴とねじ穴の選択

特に機械加工アプリケーションでは、タップ穴とねじ穴のどちらを選択するかは、プロジェクトの特定の要件に関連するいくつかの要因によって決まります。それぞれを選択するタイミングを決定する際に役立つガイドラインを以下に示します。

タップ穴を選択する場合:

• 精度要件:タップ穴は、正確なねじ寸法、ピッチ、位置合わせが重要な場合に最適です。他の方法に比べて、優れたねじ品質と精度が得られます。
• 素材の柔軟性: タップ穴は、金属、プラスチック、複合材など、さまざまな材料に作成できます。この汎用性により、さまざまな加工アプリケーションに適しています。
• カスタマイズ: 設計で標準以外のねじサイズやプロファイルが必要な場合は、タッピングにより、特定のアプリケーションのニーズを満たすカスタムねじを柔軟に作成できます。
• 小規模から中規模の生産セットアップコストと時間が管理可能な小規模生産量の場合、タッピングは、他の方法の高額な初期セットアップコストと比較して、費用対効果が高くなります。

ねじ穴を選択する場合:

• 大量生産: 大量生産の場合、ねじ穴の成形または鋳造は、高速生産能力があるため有利です。 カビ または金型がセットアップされます。これにより、時間の経過とともにユニットあたりのコストが削減されます。
• 自動化の実現可能性: 成形または鋳造により、高度な自動化が可能になり、人件費を最小限に抑え、大量生産でも一貫したねじの品質を確保できます。
• 材料の制約: 特定の特性を持つ特定の金属や特殊なプラスチックなど、成形または鋳造プロセスに適した特定の材料がアプリケーションで要求される場合。
• 標準化設計に標準的なねじサイズと、金型を使用して効率的に複製できる設計が必要な場合は、成形または鋳造が推奨される方法です。

機械加工アプリケーションに関する考慮事項:

• コストとボリューム: 初期セットアップ コストと予想される生産量を評価します。タップ穴は少量生産の場合に経済的ですが、成形または鋳造によるねじ穴は大量生産の場合にコスト効率が高くなります。
• 材料特性: 材料の特性と、それがタッピングと代替方法の選択にどのように影響するかを理解します。材料によっては、最適な結果を得るために特定の加工技術が必要になる場合があります。
• リードタイム: プロジェクトのタイムラインと生産スケジュールを評価します。タッピングは、即時の生産ニーズに対してより迅速なセットアップとターンアラウンド時間を提供しますが、成形または鋳造のねじ穴はセットアップに時間がかかる場合がありますが、大量生産を合理化します。
• 品質と精度: アプリケーションに必要なねじの品質、精度、耐久性を優先します。タップ穴は精度に優れ、成形または鋳造によるねじ穴は大量生産でも一貫した品質を提供します。

精度要件、材料の適合性、生産量、コスト効率などの要素を考慮することで、機械工やエンジニアは、成形または鋳造によるタップ穴またはねじ穴のどちらが機械加工プロジェクトに最適な選択であるかを判断できます。

締結アプリケーションにおけるタップ穴とねじ穴の代替品

タップ穴やねじ穴の代替品を検討する場合、アプリケーションの要件と制約に応じていくつかのオプションがあります。一般的な代替品の 1 つは、ねじまたはボルトがねじ山にかみ合わずに通過できるねじクリアランス穴を使用することです。この方法は、材料に永久的なねじ山を付けずに、留め具を簡単に取り外したり調整したりする必要がある場合に便利です。

もう一つの選択肢は、パイロット穴の使用です。パイロット穴はタップ穴に似ていますが、内部にねじ山がありません。パイロット穴は材料に穴を開ける際のガイドとして機能し、その後の締結作業で正確な配置と位置合わせを保証します。タップ穴とは異なり、パイロット穴にはねじ山が組み込まれていないため、ねじの噛み合いが不要な用途や、一時的に留め具が使用される用途に適しています。

専門的な状況では、エンジニアや設計者は、材料の種類、負荷要件、組み立てと分解の頻度、構造の完全性の望ましいレベルなどの要素に基づいて、これらの代替案を検討することがよくあります。各代替案には特定の利点があります。ネジのクリアランス穴は調整と取り外しを容易にし、パイロット穴はねじ山を締めなくても正確な位置合わせを実現します。

タップ穴とねじ穴の主な類似点

タップ穴とねじ穴は、機械アセンブリ内での機能と用途において基本的な類似点を持っています。どちらのタイプも、ねじなどの留め具を固定するための内部ねじの作成を伴います。 ボルトとナット ワークピースにしっかりと固定します。このねじ山により、動作負荷によってファスナーが緩むのを防ぐ信頼性の高い接続が実現します。

構造上、タップ穴とねじ穴はどちらも、止まり穴または貫通穴として構成できます。止まり穴はワークピースを完全に貫通せず、ねじは反対側の手前で止まります。この設計は、留め具の取り付けにワークピースの片側しかアクセスできない用途でよく使用されます。逆に、貫通穴はワークピースを完全に貫通するため、留め具が完全に貫通し、両側のコンポーネントを固定できます。

どちらのタイプのねじサイズも、ねじの直径やピッチなど、特定の用途の要件に応じて大きく異なります。この多様性により、さまざまなタイプやサイズの留め具に柔軟に対応でき、さまざまなコンポーネントや材料との互換性が確保されます。

止まり穴と貫通穴

機械加工および製造において、穴は深さと貫通性に基づいて、止まり穴と貫通穴の 2 つの主なタイプに分類できます。

止まり穴

A 止まり穴 材料を完全に貫通しない穴です。底または端があり、穴の深さは掘削する材料の全体の厚さよりも浅くなります。

両者の比較は以下のとおりです。

機能	止まり穴	スルーホール
深さ	部分的、材料の厚さを貫通しない	完全、材料の厚さ全体に及ぶ
アプリケーション	埋め込み式ファスナー、完全な貫通のない構造的完全性	アセンブリの位置合わせ、ファスナー、流体、配線の通路
第３章：濃度	片側に材料を保持することで構造的完全性を実現	穴の全長にわたって均等な荷重分散が可能
ユーザー補助	片側からのアクセスが制限される	両側からアクセス可能で、組み立てやメンテナンスが容易
機械加工に関する考慮事項	正確な深さの制御と慎重な底打ちが必要	材料を通過するためのまっすぐで整列した穴あけを確実にします

ドリルとタッピングの違い

穴あけとタッピングは、材料に穴やねじ山を作成するために使用される機械加工の基本的なプロセスです。

訓練

ドリル加工とは、材料に円筒形の穴を開ける加工のことです。 ビットをドリル通常は高速で回転します。

ドリル加工とタッピング加工の主な違いは次のとおりです。

機能	訓練	盗聴
目的	材料に穴を開ける	ファスナー用の穴に内ねじを追加します
使用したツール	ドリルビット
プロセス	材料を除去して穴を形成する	あらかじめ開けられた穴の内側にねじを切ったり形成したりします
結果	ネジのない平穴	タップと一致する内ねじ付きの穴
種類	標準穴あけ、座ぐり、皿穴あけ	手タッピング、機械タッピング
アプリケーション	ファスナーの穴あけ、一般的な穴あけ	締結用ねじ穴の作成

まとめ：

タップ穴は機械設計と製造において重要なコンポーネントであり、さまざまな用途に安全な固定オプションを提供します。タップ穴の呼出記号、寸法、記号、および一般的なネジ穴との違いを理解することは、エンジニアや機械工にとって不可欠です。
