エンジニアリングと製造におけるベベル（ベベル加工）の定義

多くの製造現場では、面取り（ベベル）加工が一般的に行われています。エンジニアや機械工は、部品を接合する前に、面取り加工で端面を整えることがよくあります。端面を斜めに切断することで、部品の取り付けが容易になり、溶接作業が迅速に開始でき、最終製品の安全性と見た目が向上します。

以下では、ベベルとは何かを説明し、一般的なベベルの種類を調べ、同様のエッジ処理を持つベベルを比較し、ベベルによって機能と形状の両方を改善できる理由について説明します。

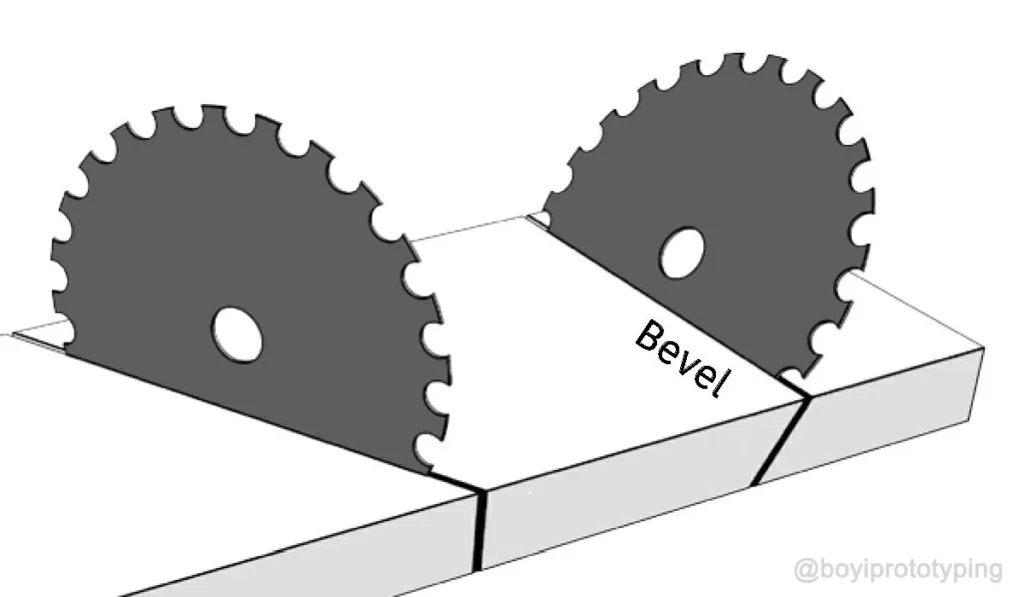

ベベル（面取り）とは何ですか？

ベベルとは、ワークピースの主面から斜めにカットされたエッジのことです。90°の直線コーナーではなく、ベベルの先端は30°、45°、またはその他の任意の角度で配置されます。この角度のカットは、部品同士がスムーズに接合できるようにするために行われます。わかりやすい例としては、パイプの接合が挙げられます。パイプの端に一致するベベルがあれば、XNUMX本のパイプを溶接した際に面一になります。

簡単に言えば、面取りとは、金属、プラスチック、または木材の鋭い角を斜めに削り出すことです。設計者は、組み立てを容易にするために、図面に面取りを記載します。機械工は図面を読み、適切な工具を使って、適切な角度、形状、深さに面取りを行います。

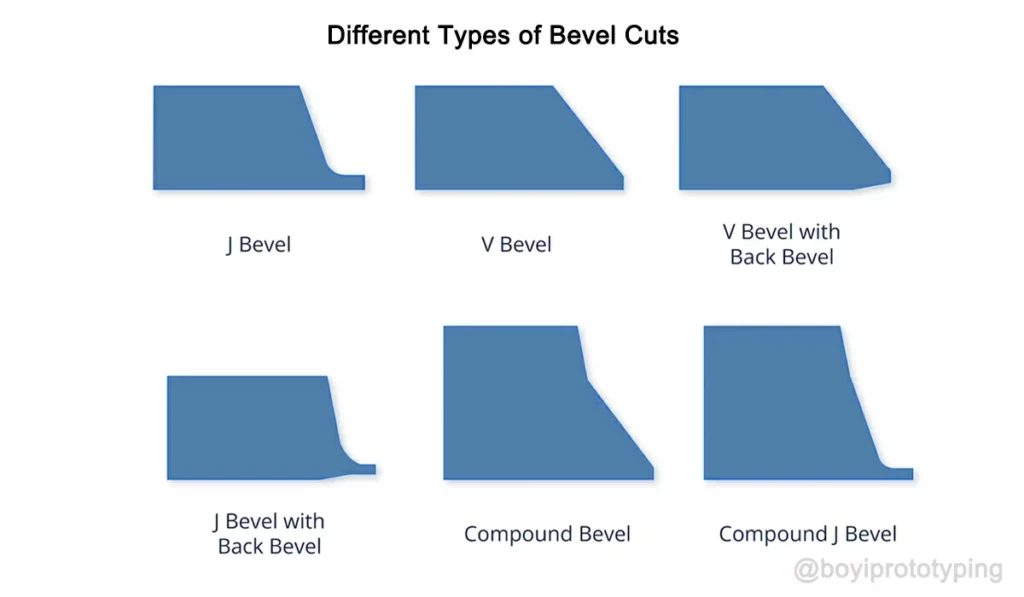

さまざまな種類のベベルカット

ベベルは、デザインや用途に応じて様々な形状にすることができます。以下は、製造現場で最も一般的に使用されるベベルの種類です。

Vベベル（プレーンベベル）

これは最もシンプルなベベルです。45つの面を90つの直線で繋ぎ、一定の角度で切断します。XNUMX°の角をXNUMX°にカットするのが一般的で、角度の差を均等に分散できます。このV字型のベベルは、素早く作成でき、チェックも容易です。溶接準備、安全トリム、視覚的なアクセントに最適です。

Jベベル

J型ベベルは、直線部と丸み部が融合し、「J」の字のような形状をしています。溶接工は、溶接金属の滑らかな移行が必要な突合せ継手にJ型ベベルをよく使用します。加工業者は、一貫した溶接品質を得るために基準エッジと滑らかな輪郭の両方を必要とする場合に、この形状を選択します。

バックベベル付きJ-Prep

バックベベルは、J-prepにもう一つの傾斜を追加します。エンジニアは、この傾斜をジョイントの反対側に追加します。この追加の傾斜により、溶接のためのスペースがさらに確保され、検査が容易になります。この設定は、ジョイントが高圧または臨界荷重に耐える必要がある場合によく使用されます。

複合ベベル

複合ベベルとは、同じエッジに2つ以上のベベル角度を組み合わせたものです。例えば、一方のベベルは角度が浅く、もう一方のベベルは角度が急な場合があります。この設計は、接合部の異なる部分で異なる溶接強度や形状が必要な場合に有効です。

バックベベル付きコンパウンド J-Prep

これは溶接において最も複雑な開先形状です。J溝、二次開先、そして複数の角度を組み合わせることで、層状のプロファイルを形成します。この層状の開先形状により、溶接金属が深く浸透し、複数の面に応力を分散させることができます。これにより、最も過酷な条件下でも接合部の強度を最大限に高めることができます。

ナイフエッジベベル

名前の通り、ナイフエッジベベルは非常に鋭い刃先を持ちます。このタイプは、刃物、外科用器具、切削工具など、切れ味が性能に大きく影響する用途によく使用されます。

丸みを帯びた（ブルノーズ）ベベル

丸みを帯びたベベル、またはブルノーズは、滑らかな凹面曲線を特徴としています。エンジニアは、重い荷重や頻繁に取り扱う部品にこの丸みを帯びた形状を施します。丸みを帯びた形状は応力集中を軽減し、ユーザーがエッジを握った際に快適な感触を与えます。

面取りのための機器とツール

ベベルを作るには適切な道具と技術が必要です。材料、複雑さ、作業規模に応じて、さまざまな方法が用いられます。

方法	主なツールの例	メリット	デメリット
マニュアル	手やすり、研磨石	安価、セットアップ時間なし	遅い、スキルに頼る、形状が限られる
パワーハンドヘルド	アングルグラインダー、電動ルーター	より速く、よりコントロール	ほこり、火花、CNCより精度が低い
火炎切断	酸素燃料トーチ、プラズマ切断	パイプや大きな皿に最適	粗いエッジ、クリーンアップが必要です
特殊面取り機	パイプベベルマシン、プレートベベルマシン	素早いセットアップ、一貫した形状	特殊なギア、柔軟性が低い
CNC加工	CNCミル、多軸工具	高精度、再現性	コストが高く、プログラミングが必要

手動ツール

職人は、小規模なプロジェクトやラピッドプロトタイプにおいて、ヤスリ、ヤスリ目、手持ち式グラインダーを用いて面取りを行います。これらの工具を使うことで、作業者は目視または簡単なガイドを用いて面取り角度を調整できます。作業者は安定した手作業と目視による確認によって、均一性を維持しています。

パワーツール

丸みを帯びた面取り、または半径をつけた面取りは、2つの面を直線ではなく滑らかな曲線でつなぎます。製造業者は、鋭いエッジを避けるために、消費者向け製品や安全部品に半径をつけた面取りを施します。また、この曲線形状は応力集中を軽減し、部品の割れに対する耐性を高めます。

火炎切断

厚鋼板の切断には、酸素燃料トーチやプラズマカッターがよく使用されます。トーチの先端を斜めに傾け、熱で端面を溶かします。この方法は切断速度が速いですが、表面が粗く、後で研磨が必要になる場合があります。

特殊面取り機

一部の業界では、エッジ処理専用に設計された専用面取り機が使用されています。これらの機械は、さまざまな材料やエッジ形状に対応し、大量生産においても一貫した品質を提供します。

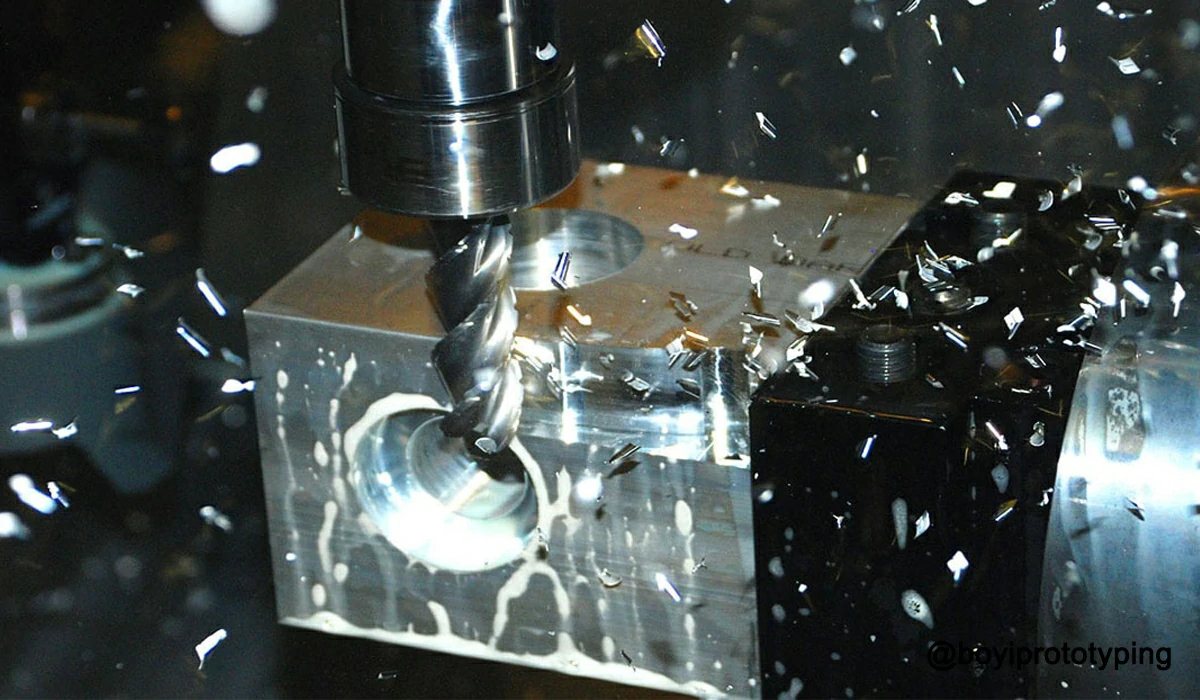

CNC加工

高精度と再現性を実現するために、 CNCマシン が推奨される選択肢です。 CNCミル および 旋盤 大量生産で高精度な面取り加工を実現します。プログラマーは希望の角度を入力し、エンドミルまたは面取りカッターをセットアップして自動パスを実行します。

ボイテクノロジー 専門家レベルの CNC機械加工サービス金属部品とプラスチック部品のカスタム面取り加工も承ります。次回の機械加工プロジェクトは、ぜひ当社にご相談ください。

ベベルの測定：テクニックと器具

ベベルが完成したら、工場検査員は図面通りであることを確認する必要があります。不正確なベベルは、配管の漏れ、溶接部の強度低下、あるいは部品の嵌合不良などの原因となる可能性があります。ベベルの検査に一般的に使用されるツールは以下のとおりです。

• ベベル分度器: ベベル角度を度単位で表示する回転ダイヤルを備えた手動ツール。
• コンビネーションプロトラクターとレベル: 測定前にツールが平らになっていることを確認するために気泡ゲージを追加します。
• レーザー角度計: エッジに沿ってビームを送信し、正確な傾斜を報告します。
• 三次元測定機 (CMM): プローブを使用してベベルに沿った 3D ポイントをキャプチャし、すべての寸法を報告します。

測定する場合:

1. 端に付いた破片や砂をきれいに取り除きます。
2. 既知の平らな表面上でツールをゼロにします。
3. エッジに沿って複数回読み取り、不均一な部分を見つけます。
4. 図面内の許容範囲と比較します (例: +/- 0.5 度)。

品質管理のための明確な計画があれば、ミスを早期に発見し、無駄な溶接や不適切なフィットを後で回避できます。

機械部品にベベルを追加する利点

メーカーがベベルを組み込む理由はいくつかあります。それぞれの理由は、安全性、強度、組み立て、外観に関係しています。

組み立てが簡単

ベベルは部品を所定の位置にガイドします。真っ直ぐな角を持つ2枚の重い板を接合しようとすると、より大きな力とより慎重な位置合わせが必要になります。ベベルは傾斜路のような役割を果たし、エッジを所定の位置に滑り込ませます。これにより、時間の節約、手直しの削減、そして部品が間違った角度で取り付けられる可能性の低減につながります。

ビジュアル的なアピール

消費財や建築要素において、ベベルは洗練された高級感を与えます。傾斜したエッジは、直角の角とは異なる光の反射率で、その形状に注目を集めます。

より良い溶接

人々は準備する 溶接継手 エッジにベベルを追加することで、良好な溶接が可能になります。良好な溶接には、フィラー材のためのスペースと、母材を溶融させるのに十分な深さが必要です。作業者がビード材を追加すると、ベベルによって溶融池が広がり、定着するスペースが確保されます。多くの場合、ベベル開先での溶接は隙間が少なく、より強固な溶融が得られます。

安全性と快適性

鋭利な角は皮膚を切ったり、衣服に引っかかったりする可能性があります。デザイナーは、斜めにカットすることで危険な角を取り除きます。手工具、筐体、家具など、人が触れる製品では、このシンプルなトリムによって怪我のリスクを軽減できます。

部品ライン管理

In 射出成形プラスチック部品には、金型の接合部にわずかな継ぎ目が残ることがよくあります。設計者は、この継ぎ目をベベルの中に隠したり「埋め込んだり」することで、よりすっきりとした表面を作ることができます。

ストレスの軽減

鋭い角は応力点の原因となる可能性があります。部品に力が加わると、これらの角が大きな荷重を負担します。時間が経つと、これらの角にひび割れや欠けが生じる可能性があります。ベベル加工により、荷重がより広い面に分散されます。この表面積の増加により、先端の応力が低減され、荷重下における部品の寿命が向上します。

ベベルを使用するデメリット

ベベルには多くの利点がありますが、いくつかの欠点もあります。

• ベベルカットすると余分な材料が除去され、スクラップとコストが増加する可能性があります。
• ベベルの切断、研磨、機械加工には追加の時間と熟練した労働が必要です。
• 組み立て状況によっては、ベベルによってコンポーネントが間違った方向に導かれたり、部品が所定の位置に固定されなかったりする場合があります。
• まれに、高負荷領域付近の材料を除去すると、ベベルが正しく配置されていない場合にコンポーネントが弱くなることがあります。

設計者はこれらの要素のバランスを取り、各アプリケーションにおいてベベルの利点がコストを上回るかどうかを判断する必要があります。

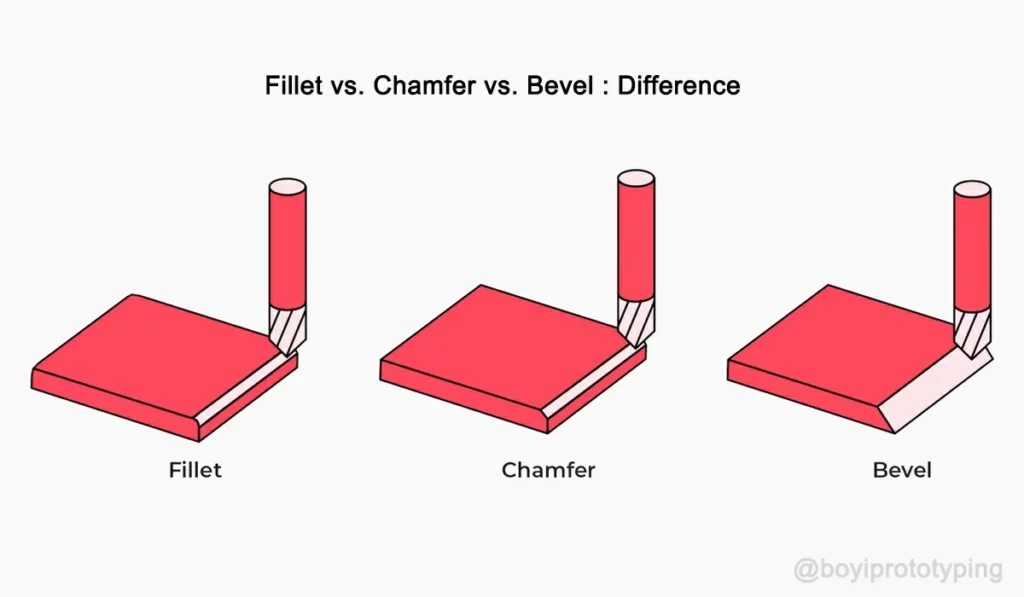

ベベル、面取り、フィレットの違いは何ですか?

これら 3 つのエッジ変更はよく混同されますが、それぞれ目的が異なります。

機能	ベベル	面取り	フィレ
定義	90 つの面の間の任意の角度のカット（XNUMX° または完全な半径ではない）	45つの垂直面の間の平らな、通常はXNUMX°のカット	2つの面の間の丸い遷移（円弧）
典型的な角度	任意の角度（例：15°、30°、カスタム）	通常45°	角度なし - 半径で定義されます（例：R2 mm、R5 mm）
プロフィール	直線または直線と曲面の組み合わせ	単一の平面	滑らかで連続した曲線
主な目的	ガイドアセンブリ、溶接の準備、美観	鋭い90°エッジを取り除き、組み立てを容易にします	応力集中を軽減し、流れと安全性を向上
一般的なアプリケーション	溶接端面処理、家具トリム、金属パネル	ブレッドボードマウント、電子機器筐体、板金	エンジン部品、プラスチックハウジング、流体通路
応力分布	中程度の改良（斜面全体に荷重を分散）	中程度（平らな面に沿って荷重を分散）	最高（曲線全体に応力を滑らかに分散）
外観	装飾的または機能的であり、傾斜効果も多様です	シンプルで実用的なフラットトリム	柔らかくシームレスな外観

エンジニアリングにおけるベベル加工の応用

ベベルはさまざまな業界や多くの製品に登場します。

• パイプとチューブ
• プレート
• 構造部品
• 刃物とノミ
• 航空機パネル
• 自動車用ブラケットとフレーム
• ガラスのテーブルトップ
• 木製家具の縁
• メタルトリム

ベベルカットを完璧に仕上げる専門家のヒント

小さな面取り作業でも注意が必要です。経験豊富な機械工からのアドバイスをご紹介します。

1. ジグを使用する場合でも、安定した手を使用する場合でも、最初から最後まで同じ角度を維持します。
2. 過熱すると部品が変形し、特性が変化する可能性があります。冷却剤を使用するか、休憩を取ってください。
3. ツールがきれいに切れるように、塗装、錆、古い溶接部分を取り除いてください。
4. 鈍いビットとホイールは切るよりも擦れることが多く、ざらざらしたエッジを残します。
5. 実際の部品に触れる前に、同じ金属片でセットアップをテストしてください。
6. ツールとパーツ間の動きは、不均一なベベルとして現れます。
7. 特に火炎切断の場合は、最終的なエッジを滑らかにするためにやすりをかけたり、研磨したり、紙やすりで磨いたりする時間を取ってください。

これらの手順は、波状、アンダーカット、チャタリングマークなどのよくある問題を回避するのに役立ちます。

ベベルの指定方法

エンジニアが図面または CAD モデルでベベルを指定する場合、通常は次の内容を含めます。

• 角度: 元の面の 1 つから測定された傾斜の度合い。
• 幅（Width）: 面取りされた面に沿った距離。注記「X by Y°」では「X」と表記されることもあります。
• 位置の特定: パーツのどのエッジにベベルを付けるかを指定します。
• 公差: メーカーが角度と幅に関してどの程度の変動を許容できるか。

典型的な図面の吹き出しは次のようになります。

ベベル 3×45°（標準）

この注記は、指定されたすべてのエッジに 3 mm 幅の 45 度の角度の平面ベベルをカットするようにショップに指示します。

まとめ：

ベベル加工は、機能、安全性、そして美観の目標を達成するためにエッジを成形する工程です。メーカーは、組立のガイド、溶接部の強度向上、危険の低減、そして応力分散の改善のためにベベルを活用しています。ベベルの形状と工具は、ワークの材質、生産量、そして許容誤差の要件に基づいて選定されます。測定とベストプラクティスのガイドラインに従うことで、エンジニアは正確で再現性の高い結果を得ることができます。

次のプロジェクトを精密エッジ加工で始める準備はできていますか? BOYI TECHNOLOGY は、CNC 加工、レーザー切断などに加え、専門的な面取りサービスも提供しています。 お問合せ 今日は完璧なベベルを持つ部品の見積もりを依頼しました。
