旋盤とは何か：機械の種類、用途、CNC ミルとの違い

旋盤と CNC ミルは現代の製造業において極めて重要な役割を果たしており、それぞれが原材料を完成品に成形する上で異なる役割を果たしています。機械加工プロセスに携わる人にとって、旋盤と CNC ミルの種類、用途、違いを理解することは不可欠です。

旋盤とは何ですか?

旋盤は、切削、穴あけ、面取り、旋削、ねじ切りなどのさまざまな作業を実行する切削工具に対してワークピースを回転させる機械加工作業で使用される工作機械です。旋盤の主な機能は、ワークピースから材料を除去して円筒形を作成することですが、最近の進歩により、旋盤はより複雑な形状も作成できます。

旋盤は、小規模な作業場から大規模な産業環境まで、製造業において高精度の部品を製造するために不可欠です。旋盤は手動、半自動、また​​は完全な CNC 制御で操作できるため、生産プロセスの多様性が確保されます。

旋盤を発明したのは誰ですか?

旋盤の発明は古代にまで遡り、その起源は紀元前 1300 年頃の古代エジプトにあると考えられています。しかし、今日私たちが認識している旋盤は、さまざまな文化や文明を通じて何世紀にもわたって進化してきました。

• 古代エジプト： 初期の旋盤は木工旋盤や陶器作りに使用されていました。
• 古代ギリシャとローマ: 金属や木材を旋削するための改良された旋盤設計が開発されました。
• 中世： 中世ヨーロッパの職人たちは旋盤の設計をさらに改良し、足踏みペダルやその他の制御機構を組み込みました。

機械的な革新と標準化された設計原理を備えた現代の旋盤は、18 世紀から 19 世紀の産業革命の時代に形を整え始めました。19 世紀初頭のヘンリー・モーズレーのような革新者は、精密金属加工と現代の機械加工方法の基礎を築いた旋盤の設計の改良と普及に重要な役割を果たしました。

旋盤の進化

旋盤の歴史は数千年に及び、古代の起源から現代の高度な技術へと進化してきました。旋盤の発展の詳細な概要は次のとおりです。

古代起源（紀元前1300年から紀元後500年）

• 古代エジプト： 初期の旋盤は木工や陶芸に使用されていました。手や足で動かす単純な回転機構で構成されていました。
• 古代ギリシャとローマ: これらの文明は旋盤技術を洗練させ、木材や金属を旋盤加工するためのより高度な設計を導入しました。足踏み式旋盤が普及しました。

中世とルネサンス時代（西暦500年から1700年）

• 中世： ヨーロッパの職人たちは旋盤をさらに開発し、ねじ切り機構や工具置き場などのより洗練された機能を組み込みました。
• ルネサンス： レオナルド・ダ・ヴィンチは、旋盤の設計を概念化して改良する計画を描き、機械の精度に対する関心の高まりを示しました。

産業革命（18世紀と19世紀）

• 18世紀： 産業革命は大きな進歩をもたらしました。ジェームズ・ワットの蒸気機関が動力を提供し、より大型で機械化された旋盤の開発につながりました。
• ヘンリー・モーズリー（1771-1831）： 「近代旋盤の父」として知られるモーズレイは、スライドレスト旋盤や精密ねじ切り旋盤など、多くの革新を先導しました。これらの革新により、機械加工プロセスが標準化され、金属加工の精度が向上しました。

20世紀から現在まで

• 20世紀初頭: 蒸気動力に代わって電気モーターが使用され、旋盤の効率とアクセス性が向上しました。
• 20 世紀半ば: 数値制御（NC）技術が登場し、機械加工操作の自動制御が可能になりました。
• 20世紀後半: コンピュータ数値制御 (CNC) により旋盤操作が変革され、精度と効率が向上した複雑な自動加工が可能になりました。
• 現代: CNC 旋盤は世界中の製造業に欠かせないものであり、最小限の人的介入で複雑な部品を生産することができます。

今日、旋盤は自動化とデジタル技術の進歩とともに進化を続け、ますます複雑化する産業環境においてその重要性を保っています。

旋盤のコンポーネントとその動作

旋盤の主要部品

これらのコンポーネントが連携して動作することで、旋盤はさまざまな加工操作を正確かつ効率的に実行できるようになります。

• ベッド旋盤のベッドは、剛性と安定性を確保するために通常鋳鉄または鋼で作られた、旋盤の基礎部分です。ベッドは、主軸台、心押台、キャリッジなど、旋盤の他のすべてのコンポーネントを支えます。
• 主軸台: 旋盤の一方の端にある主軸台には主軸が収納されています。この主軸はワークピースを回転させ、チャックやコレットなどのさまざまなワーク保持装置を収容します。主軸には主軸の速度と方向を制御する機構が含まれています。
• エプロン: キャリッジに取り付けられたエプロンには、キャリッジとクロススライドの動きを制御するギア、クラッチ、ハンドホイールが含まれています。エプロンは、旋盤での切削操作を制御するための送り装置と連動します。
• テールストック: 主軸台の反対側にあるテールストックは、長いワークピースを支えます。 可動スピンドルセンターとして機能し、センター間でワークピースを保持したり、正確な位置決めのために調整可能なテールストッククイルを使用して穴あけ作業を行ったりできます。
• 送りねじ: リードスクリューは、キャリッジとかみ合って自動的に縦方向の送りを行うねじ棒です。これにより、切削深さの正確な調整が可能になり、ねじ切り作業が容易になります。
• 複合レスト: キャリッジに取り付けられた複合レストは、さまざまな角度に回転できます。ツールポストをサポートし、特にテーパーや角度を旋削する場合に切削工具を正確に配置できます。
• スピンドル: 旋盤のモーターによって駆動され、 スピンドル ワークピースを回転させます。加工中にワークピースをしっかりと掴むために、チャック、コレット、またはその他のワーク保持装置を収容します。
• モーター: モーターは、旋盤のスピンドルやその他の可動部品を駆動する電力を供給します。旋盤のサイズとタイプに応じて、モーターは電動式、油圧式、または手動で操作されます。
• キャリッジ: キャリッジはベッドに沿って移動し、クロススライド、複合レスト、および切削工具をサポートします。手動で操作することも、送り機構によって制御して切削工具をワークピース上で移動させることもできます。
• フィードロッド: 送りロッドはリードスクリューに接続され、キャリッジの縦方向送りを制御します。これにより、旋削操作中にキャリッジが一貫して正確に動くことが保証されます。
• チャックチャックとは、工作物をしっかりと掴むために主軸に取り付けられた工作物保持装置です。工作物の形状や大きさに応じて、3爪チャックや4爪チャックなど、さまざまなタイプのチャックが使用されています。
• 切削工具: 切削工具はツールポストに取り付けられ、ワークピースに噛み合って材料を除去します。旋削加工用の単点工具、または穴あけ、ねじ切り、面取り用の多点工具になります。
• クロススライド: クロススライドはキャリッジに取り付けられ、スピンドル軸に対して垂直に移動します。複合レストおよび切削工具をサポートし、加工操作中に正確な横方向の動きを可能にします。
• ツールポスト: ツールポストは切削工具を保持し、ワークピースに対して適切な高さと角度に工具を配置するように調整できます。これにより、工具の迅速な交換が可能になり、切削作業中の安定性が確保されます。
• アタッチメントとアクセサリー: 旋盤にさまざまなアタッチメントやアクセサリを追加して、機能を拡張できます。たとえば、長いワークピースを支えるための振れ止め、旋削加工中に安定したサポートを提供するフォローレスト、テーパを切るためのテーパアタッチメント、切削工具の温度を維持するための冷却システム、正確な測定を行うためのデジタル読み取り装置 (DRO) などがあります。

旋盤の作業工程

旋盤機械の作業プロセスには、原材料を完成品に成形するために連携して動作するいくつかのステップとコンポーネントが含まれます。

旋盤の操作は、チャックまたはコレットを使用してワークピースをスピンドルに固定することから始まります。これにより、加工作業の安定性が確保されます。電動モーターで駆動されるスピンドルは、加工する材料に適した制御された速度で回転します。ツール ポストに取り付けられた切削工具は、回転するワークピースと噛み合い、面取り、旋削、ねじ切りなどの作業を実行します。リード スクリューによってガイドされるキャリッジの縦方向の動きによって切削深さが制御され、クロス スライドによって工具の位置が半径方向に調整されて精密な成形が行われます。

切削加工中に冷却剤を塗布することで、工具の潤滑、熱の放散、切りくずの除去が可能になり、加工精度と工具の寿命が維持されます。品質管理には、ノギスとマイクロメータによる測定が含まれ、寸法と表面仕上げを検証して、ワークピースが仕様を満たしていることを確認します。加工後は、旋盤を清掃してメンテナンスし、将来の使用に備えて運用効率と安全性を維持します。

旋盤の種類

さまざまな加工ニーズと仕様を満たすように設計された旋盤機には、いくつかの種類があります。

CNC旋盤

CNC（CNCサタンド コンピュータ数値制御 (CNC) 旋盤は、コンピュータ プログラムによって制御される高度な機械です。高精度と自動化機能を備えているため、複雑な加工作業に適しています。CNC 旋盤は、最小限の手動介入で幅広い操作を実行できるため、現代の製造環境における生産性が向上します。

エンジン旋盤

エンジン旋盤は、手動旋盤または従来型旋盤とも呼ばれ、汎用加工に使用される多目的機械です。手動または半自動制御で操作され、機械工は旋削、面取り、穴あけ、ねじ切りなどの作業を行うことができます。エンジン旋盤は、柔軟性と操作のしやすさから、ワークショップや小規模生産で広く使用されています。

高速旋盤

高速旋盤は、軽作業の加工や高速操作向けに設計されています。通常、木工旋盤や金属研磨などの作業に使用され、細かい仕上げ作業には非常に高いスピンドル速度が求められます。高速旋盤はコントロールがシンプルで、速度と表面仕上げを優先する用途に適しています。

タレット旋盤

タレット旋盤は、機械を停止せずにツールを迅速に交換できるタレット ツール システムを備えています。これらの機械は、繰り返しの加工操作を必要とする部品の大量生産に最適です。タレット旋盤は、一貫した品質の部品を効率的に生産し、セットアップ時間を短縮できるため、生産需要の高い製造環境では重宝されます。

垂直旋盤

垂直旋盤は垂直旋盤 (VTL) とも呼ばれ、ワークピースを垂直に保持する垂直方向の旋盤です。水平旋盤では扱いにくい、大きくて重いワークピースの加工に使用されます。垂直旋盤は、特大の部品の旋削、ボーリング、穴あけ、テーパ加工ができるため、航空宇宙や自動車製造などの業界に適しています。

ツールルーム旋盤

ツールルーム旋盤は、工具や 金型製作工具室旋盤は、工作機械の組み立て、試作開発、メンテナンスなどの作業に最適です。標準的なエンジン旋盤に比べて精度、剛性、汎用性が高く、特殊な加工作業のための機能やアタッチメントを備えています。工具室旋盤は、工具室や研究施設など、精密加工と高品質の仕上げが重要な環境に不可欠です。

ガラス旋盤

ガラス旋盤は、ガラス材料の成形と研磨に使用される特殊な機械です。ガラスの壊れやすい性質に対応できるように設計されており、レンズ、ガラス管、その他の複雑なガラス部品を作成するための制御された回転と精密な切削工具を備えています。ガラス旋盤には、熱を最小限に抑え、加工中にガラスが割れたり砕けたりするのを防ぐために、水冷式の切削工具と特殊な工具が組み込まれていることがよくあります。

ベンチ旋盤

ベンチ旋盤は、作業台または同様の表面に取り付けるように設計された、コンパクトな小型旋盤です。軽作業や趣味のプロジェクトによく使用され、小型のワークピースの旋削、面取り、穴あけ、ねじ切りなどの多用途な作業が可能です。ベンチ旋盤は、省スペース設計と使いやすさから、ワークショップ、教育現場、自宅のワークショップで人気があります。

キャプスタン旋盤

キャプスタン旋盤はタレット旋盤に似ていますが、通常はより小型でコンパクトです。主に自動車や電子機器製造などの業界で小型から中型の部品を高速で生産するために使用されます。キャプスタン旋盤は、ワークピースの迅速かつ効率的なロードとアンロードを可能にするコレットクローザー機構を備えており、大量生産環境での生産性を向上させます。

ウッド旋盤

木工旋盤は、木材の成形や旋削に使用される特殊な機械です。スピンドル旋削、ボウル旋削、装飾木工旋削など、さまざまな木工作業に対応できるように設計されています。木工旋盤には、さまざまな木材のサイズや形状に対応できるように、調整可能な速度、ツールレスト、およびフェースプレートが装備されています。木工職人、家具職人、カスタム木製品を作成する職人にとって、木工旋盤は欠かせないツールです。

垂直タレット旋盤（VTL）

垂直タレット旋盤 (VTL) は、ワークピースが回転テーブル上に垂直に保持される垂直方向の旋盤です。エンジン ブロック、ギア、タービン部品など、水平旋盤では扱いにくい大型で重いワークピースの加工に使用されます。VTL は、旋削、フライス加工、穴あけ、ボーリングの各操作を 1 回のセットアップで実行できるため、航空宇宙やエネルギーなどの業界での複雑で高精度な加工タスクに効果的です。

ギャップベッド旋盤

ギャップ ベッド旋盤は、ベッドの取り外し可能な部分 (ギャップ ベッド) を備えており、より大きな直径のワークピースを加工できます。ベッドの長さに沿ってテール ストックとツール レストの位置を調整することで、短いワークピースと長いワークピースの両方を処理できる多目的機械です。ギャップ ベッド旋盤は、自動車、海洋、重機業界など、ワークピースのサイズと加工能力の柔軟性が求められる製造環境でよく使用されます。

金属旋盤

金属旋盤は、エンジン旋盤または金属加工旋盤とも呼ばれ、金属材料の加工用に特別に設計されています。金属旋盤は、金属ワークピースの旋削、面取り、穴あけ、ねじ切り、テーパー旋削など、さまざまな作業を実行できる多目的機械です。金属旋盤は、シャフト、ギア、継手などの部品の製造に精度と耐久性が不可欠な航空宇宙、自動車、製造などの業界では不可欠です。

ミニ/マイクロ旋盤

ミニ旋盤またはマイクロ旋盤は、従来の旋盤のコンパクト バージョンで、小規模な加工作業や趣味用に設計されています。模型製作者、ジュエリー職人、DIY 愛好家が複雑な部品や小さなコンポーネントを作成するためによく使用されます。ミニ旋盤は、木材、プラスチック、軟質金属などの材料に対して基本的な旋削および穴あけ機能を備えており、限られた作業スペース環境での精密加工にコスト効率の高いソリューションを提供します。

CNCスイス型旋盤

CNC スイス型旋盤は、スイス スクリュー マシンとも呼ばれ、小型で複雑な部品の高精度大量生産に特化した高度な CNC 旋盤です。機械加工中に優れた精度と安定性を実現するスライド式主軸台とガイド ブッシング システムが特徴です。CNC スイス型旋盤は、医療機器、電子コネクタ、時計部品など、精密なディテールと優れた表面仕上げが不可欠な厳しい公差の部品の製造に優れています。

どのタイプの旋盤が最もよく使用されますか?

最も一般的に使用される旋盤の種類は、特定の業界、用途、生産規模によって大きく異なります。ただし、さまざまな分野でより一般的に使用されているタイプがいくつかあります。

1. CNC旋盤: 現代の製造環境では、CNC 旋盤は、その汎用性、精度、自動化機能により、広く普及しています。複雑な加工作業を効率的に処理できるため、航空宇宙、自動車、電子機器、医療機器製造などの業界で広く使用されています。
2. エンジン旋盤: エンジン旋盤、または手動旋盤は、ワークショップ、修理工場、教育現場で広く使用されています。幅広い加工操作と材料を処理できる汎用性が高く評価されており、汎用加工の定番となっています。
3. 垂直タレット旋盤（VTL）： VTL は、特に航空宇宙、エネルギー、重機製造などの業界で、大型で重いワークピースの加工に好まれています。垂直方向で旋削、フライス加工、穴あけ、ボーリング加工を実行できるため、複雑で大型のコンポーネントに適しています。
4. スイス型旋盤: スイス型旋盤は、小型で複雑な部品の高精度大量生産に特化しています。医療機器、電子機器、時計製造など、厳しい公差と細かい表面仕上げが求められる業界でよく使用されます。

最終的に、旋盤機械の選択は、ワークピースのサイズと種類、必要な精度、生産量、アプリケーションに必要な特定の加工能力などの要因によって決まります。業界では、製造業務の生産性と品質を最適化しながら、これらの基準を効果的に満たす能力に基づいて旋盤の種類を選択することがよくあります。

適切な旋盤を選択するには？

適切な旋盤を選択するには、機械の能力を特定の加工要件と運用目標に適合させるために、いくつかの重要な要素を考慮する必要があります。情報に基づいた決定を下すのに役立つステップバイステップのガイドを以下に示します。

1. 機械加工のニーズを特定します。

• 仕事の種類: 作業に使用する主な材料 (金属、木材、プラスチックなど) と、実行する必要がある機械加工操作の種類 (旋削、穴あけ、ねじ切り、フライス加工など) を決定します。
• ワークサイズ: 加工するワークピースの最大直径と長さを含め、サイズと寸法を考慮してください。

2. 機械の容量とサイズ:

• スイングとベッドの長さ: ベッド上のスイング（回転可能なワークピースの最大直径）とベッドの長さを評価し、ワークピースのサイズに快適に適合することを確認します。
• ギャップベッド: より大きな直径のワークピースを加工する予定がある場合は、スイング容量の増加を可能にするギャップベッド機能を備えた旋盤を検討してください。

3. 正確さと精度：

• 公差： 部品に必要な精度レベルを決定します。CNC 旋盤やスイス型旋盤などの精密加工旋盤は、手動旋盤や従来の旋盤に比べて、許容誤差が狭く、再現性も優れています。
• 精度のための機能: 加工中の精度維持に貢献するデジタル読み出し (DRO)、高品質のスピンドルベアリング、堅牢な構造などの機能を探してください。

4. 自動化と制御:

• 手動 vs. CNC: 手動操作と CNC 自動化のどちらが生産ニーズに適しているかを判断します。CNC 旋盤はプログラム可能な操作、高い効率、再現性を提供し、手動旋盤は単純なタスクに柔軟性と使いやすさを提供します。
• その他の特長： 高度な CNC モデルで利用可能な自動工具交換装置 (ATC)、プログラム可能な送り速度、スピンドル速度可変などの機能を検討してください。

5. ワークショップスペースと設置:

• サイズとフットプリント: 作業場または施設内の利用可能なスペースを評価し、メンテナンスや操作のためのアクセスを含め、旋盤を快適に収容できることを確認します。
• 電源要件： 特に大型または工業用機械の場合、施設が旋盤に適切な電源と換気要件を提供できることを確認してください。

6. 予算と長期投資:

• 初期投資： 予算の制約を決定し、機械加工作業に必要な機能とバランスを取ります。
• 長期的なニーズ: 耐用年数、メンテナンスコスト、および生産能力の将来のアップグレードや拡張の可能性を考慮してください。

7. サポートとサービス:

• サプライヤーの評判: 高品質の製品と信頼できる顧客サポートで知られる評判の良いサプライヤーまたはメーカーを選択してください。
• トレーニングとサポート： マシンのパフォーマンスを最適化し、発生する可能性のある問題に対処するために、トレーニング、テクニカル サポート、スペア パーツの入手可能性を確保します。

これらの要素を慎重に評価し、加工ニーズやビジネス目標と一致させることで、生産性を高め、加工精度を確保し、製造業務の成長を効果的にサポートする適切な旋盤を選択できます。

旋盤を購入する理由は何ですか?

旋盤への投資は、その加工能力の多様性により、非常に有益です。この適応性により、金属、木材、プラスチックなどのさまざまな材料を扱うことが可能になり、特定のニーズに合わせたカスタム部品やコンポーネントを作成できます。特殊な用途やニッチな用途の場合、旋盤は、市販されていない可能性のあるユニークで複雑な部品を生産する柔軟性を提供します。

さらに、適切にメンテナンスされた旋盤工具と機器は寿命が長く、長期間にわたって耐久性と信頼性を提供します。高品質の旋盤は過酷な使用に耐えるように作られているため、頻繁な交換や修理の必要性が減り、コスト削減につながります。旋盤を使用すると、機械加工作業の精度と正確性も向上します。

旋盤加工に特有の制御された動きと正確な測定により、エラーが最小限に抑えられ、プロトタイプの作成でもバッチ製造でも、完成品の一貫した品質が保証されます。

旋盤の安全性を確保するには？

旋盤の安全性は、オペレーターを保護し、安全な作業環境を維持するために重要です。重要な実践事項は次のとおりです。

まず、破片や潜在的な危険から身を守るために、安全メガネ、手袋、丈夫な履物などの適切な個人用保護具 (PPE) を常に着用してください。操作中に可動部品や飛散する破片との接触を防ぐために、すべての安全シールドとガードが損傷しておらず、正しく配置されていることを確認してください。

工具を常に鋭利な状態に保ち、定期的に点検して滑りや固着のリスクを減らし、制御性を高めて事故を最小限に抑えることで、工具を最適な状態に維持します。調整やメンテナンスを行う前に、旋盤の電源を完全にオフにして、完全に停止するまで待ってください。そうすることで、意図しない起動や怪我を防ぐことができます。

最後に、旋盤操作に不慣れなオペレーターや複雑な作業に直面しているオペレーターは、資格のある機械工場と協力するか、機器を安全かつ効率的に使用するためのトレーニングを受けることを検討してください。

BOYIは CNC旋盤サービス。 探しているなら 精密CNC加工, ボーイ は、あなたのプロジェクトにとって良い選択肢となるかもしれません。当社は、コンピューター制御の機械を使用して高精度かつ一貫性のある円筒形部品を製造する CNC 旋削の能力を提供しています。

旋盤で使用できる材料は何ですか?

旋盤は、旋盤の種類と加工方法に応じて、金属と非金属の両方のさまざまな材料を扱うことができます。 切削工具 旋盤で加工できる一般的な材料は次のとおりです。

金属：

1. 鋼鉄
2. アルミ
3. 真鍮
4. 銅
5. チタン
6. 鋳鉄
7. ステンレス鋼
8. ブロンズ
9. ニッケル
10. マグネシウム
11. 亜鉛
12. タ

非金属:

1. 木材
2. プラスチック（例：PVC、アクリル）
3. 複合材料（例：グラスファイバー、炭素繊維）
4. セラミック
5. ラバー
6. ガラス
7. 発泡材：
8. グラファイト
9. ナイロン
10. テフロン(PTFE)
11. ポリエチレン
12. フェノール樹脂

各材料が旋盤での加工に適しているかどうかは、その硬度、研磨性、熱伝導率などの要因によって決まります。

手動旋盤と自動旋盤の違いは何ですか?

手動旋盤と自動旋盤は、操作、機能、オペレーターに提供する制御レベルが大きく異なります。手動旋盤と自動旋盤の比較は次のとおりです。

側面	手動旋盤	自動（CNC）旋盤
操作	機械工が手動で操作する	コンピュータ数値制御（CNC）プログラムを介して操作される
柔軟性	セットアップと調整の柔軟性を提供	セットアップの柔軟性は低いが、繰り返し性とプログラミング性は高い
スキル要件	機械加工の専門知識を持つ熟練したオペレーターが必要	CNCプログラムを作成し最適化するにはプログラミングスキルが必要
精度と一貫性	オペレーターのスキルと経験に依存	機械加工作業において高い精度と一貫性を実現
アプリケーション	小規模生産、ジョブショップに最適	大量生産、複雑な部品に最適
Advantages	初期コストが低く、直接制御が可能	生産性の向上、反復作業の自動化

旋盤での基本的な加工操作

旋盤で実行される一般的な操作には、ワークピースの成形と仕上げに不可欠なさまざまな機械加工タスクが含まれます。これらの操作には次のものが含まれます。

• 旋回： 切削工具に対してワークピースを回転させ、材料を除去して円筒形を作成します。
• 掘削： テールストックに取り付けられたドリルビットを使用してワークピースに穴を開けます。
• 研磨： ワークピースの表面を滑らかにして仕上げ、光沢のある、または反射性のある仕上げを実現します。
• 直面している： ワークピースの回転軸に垂直な平面を切断します。
• 退屈な： 既存の穴を拡大したり、ボーリングツールを使用して正確な内径を作成したりします。
• ねじ切り: ワークピースの外面または内面にねじ山を切って、ねじまたはねじ付き部品を作成します。
• リーマ加工: 既存の穴を拡大および改良して、正確な寸法と表面仕上げを実現します。リーミングの詳細については、次の記事をお読みください。 機械加工におけるリーマとは何か、およびリーマ工具の種類
• 面取り： 組み立てを容易にし、美観を向上させるために、ワークピースまたは穴のエッジを面取りします。
• ローレット: グリップの向上や装飾の目的で、ワークピースの表面にテクスチャパターンを作成します。
• 溝入れ： ワークピースの表面に狭く浅いチャネルまたは溝を切断します。
• フォーミング： 特殊な成形ツールを使用して、ワークピースを目的の輪郭またはプロファイルに成形します。
• テーパー旋削: 円筒形のワークピースの直径を長さに沿って徐々に小さくして、テーパー形状を作成します。
• 別れ（または切断）： パーティング ツールを使用してワークピースをメイン ストックから分離し、個別のコンポーネントを作成します。

これらの操作は、金属からプラスチックまでさまざまな材料を加工する旋盤の汎用性と、さまざまな業界の製造プロセスにおける旋盤の重要な役割を実証しています。

旋盤の利点と欠点

旋盤には、旋盤の種類と用途に応じて、いくつかの利点と欠点があります。

旋盤の利点	旋盤の欠点
旋削、面取り、穴あけなどのさまざまな作業に使用できます。	回転操作のみに制限されます。複雑なフライス加工や研削加工は実行できません。
最新の CNC 旋盤を使用すれば、高精度の作業を実現できます。	オペレーターのスキルレベルは精度に大きく影響します。
材料除去速度が速い。	新しいジョブのセットアップ時間は長くなる可能性があります。
金属、プラスチック、木材など、幅広い材料に対応できます。	材料によっては、特別なツールや技術が必要になる場合があります。
CNC 旋盤は完全に自動化できるため、オペレーターの関与が軽減されます。	CNC旋盤の初期投資コストが高い。
幅広いサイズと形状のワークピースに対応できます。	異なるワークピース間の切り替え時間は長くなる可能性があります。
多種多様な切削工具をご用意しております。	ツールの摩耗が問題になる場合があり、定期的な交換や研磨が必要になります。

さまざまな産業における旋盤：用途と使用法

旋盤は、金属、木材、プラスチックなどの材料を成形、切断、仕上げするためにさまざまな業界で使用されている多目的機械です。 精密加工 旋盤はさまざまな分野で不可欠な存在です。さまざまな業界で旋盤がどのように使用されているかをご紹介します。

自動車産業

1. エンジン部品旋盤はピストンなどのエンジン部品の加工に使用されます。 クランクシャフトとカムシャフト高精度で滑らかな仕上がりを実現します。
2. トランスミッション部品ギア、シャフト、ベアリングなどの部品は、厳密な仕様を満たすために旋盤で製造されることがよくあります。
3. プロトタイピングプロトタイプ用のカスタム部品は、詳細かつ正確な部品を製造できるため、旋盤を使用して作成されることがよくあります。

航空宇宙産業

1. 航空機部品旋盤は、タービンブレード、着陸装置の部品、構造要素など、複雑な航空機部品の製造に不可欠です。
2. 補修旋盤は、さまざまな航空機部品のメンテナンスと修理に使用され、安全性と性能の基準を満たしていることを確認します。

医療産業

1. 手術器具高精度旋盤は、外科用器具、インプラント、補綴物の製造に使用されます。
2. 医療機器: MRI装置や診断装置などの医療機器の部品は旋盤を使用して製造されています。

エレクトロニクス産業

1. コネクタとピン旋盤は、電子機器のコネクタ、ピン、ハウジングなどの小型で精密な部品を作成するために使用されます。
2. ヒートシンク電子機器の熱を放散するために欠かせないヒートシンクの製造には旋盤が使われています。

金属加工業

1. カスタムパーツ旋盤は、機械、工具、装置など、さまざまな用途のカスタム金属部品を製造するために使用されます。
2. 量産CNC旋盤は、高精度かつ再現性の高い均一な部品の大量生産を可能にします。

木工業

1. 家具旋盤は、家具の脚、スピンドル、装飾品に複雑なデザインや模様を作成するために使用されます。
2. 美術品と工芸品木工旋盤職人は旋盤を使用してボウル、花瓶、その他の芸術作品を制作します。

石油・ガス産業

1. パイプおよび付属品旋盤は、石油・ガス産業で使用されるパイプ、フランジ、継手を加工するために使用されます。
2. 掘削部品ドリルビットやカラーなどの掘削リグの部品は旋盤を使用して製造されます。

建設業

1. 構造コンポーネント旋盤は梁、柱、支柱などの構造部品を製造するために使用されます。
2. カスタム継手建設プロジェクト用のカスタム継手やコネクタは、多くの場合旋盤で作られます。

教育・トレーニング

1. 技術研修旋盤は、機械加工や製造技術を学生に訓練するために技術教育や職業教育で使用されます。
2. 試作と研究開発教育機関では、研究開発や試作品の作成に旋盤を使用しています。

旋盤は、高品質の製品や部品を作成するために必要な精度と汎用性を備えており、多くの業界で欠かせないツールです。

金属加工旋盤と木工旋盤の違い

旋盤は、切削工具に対して材料を回転させて形を整える多目的機械です。金属加工旋盤と木工旋盤はどちらも同様の目的を果たしますが、金属と木材の特定の特性に合わせて設計が異なります。2 種類の旋盤の主な違いは次のとおりです。

側面	金属加工旋盤	木工旋盤
材料	主に金属（鉄、アルミニウムなど）に使用されます。	主に木材に使用される
建設業	より重く、より頑丈に	軽量で堅牢性が低い
エンジンパワー	強力なエンジンを搭載し、硬い材料にも対応	木材には十分な比較的低出力のエンジン
速度範囲	通常は可変速度制御による高回転速度	回転速度は500～1200 RPMの範囲で、通常は固定されています。
切削工具	硬化鋼、超硬合金、またはダイヤモンドチップ素材で作られた、より大きく鋭い刃を採用	通常は高速鋼または超硬チップ工具で作られた、より小さく、あまり鋭くない刃が特徴です。
工具保持	精密なツールホルダーとマウントが必要	よりシンプルなツールレストとツール保持方法
テールストック	多くの場合、精密な調整が可能なテールストックが付属しています	テールストックはよりシンプルで調整が少ない
精度	金属加工には高い精度が求められる	精度は低く、形状とデザインに重点を置く
冷却システム	熱を管理するために冷却システムを備えていることが多い	木材はそれほど熱を発生しないため、通常は冷却システムはありません。
チップと破片の管理	金属の削りくずやチップを処理するシステムを装備	おがくずや木くずを処理
原動力	より強力なモーターでより硬い材料にも対応	木材には十分な低出力モーター
ワーク保持装置	チャック、フェースプレート、コレットを使用	フェースプレート、チャック、スピンドルアタッチメントを使用
アプリケーション	機械加工、ねじ切り、穴あけ、ボーリング、面取り	装飾用の木片を回転させ、形を整え、作成する
振動減衰	精密作業のための振動を最小限に抑える設計	振動はそれほど心配する必要はありませんが、それでも管理されています

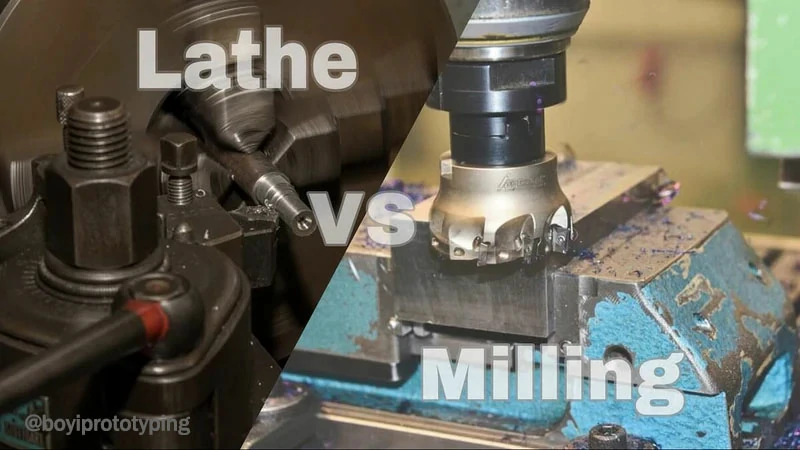

ミルと旋盤の違い

ミルと旋盤の比較は次のとおりです。

側面	ミル	旋盤
主な機能	ロータリーカッターを使用して材料を除去します	ワークピースを回転させて切断し、成形する
ムーブメント	ツールは複数の軸（X、Y、Z）で移動します	ツールは単一の軸（通常はXまたはZ）に沿って移動します。
ワークの移動	静止状態。工具が移動して材料を切断する	回転します。工具はワークピースの長さに沿って移動します。
切削工具	回転する多点工具（エンドミル、ドリル）を使用する	シングルポイント切削工具（インサート、ドリルなど）を使用します
精度	3D空間での高精度	円筒形状の高精度
アプリケーション	固体材料の切断、穴あけ、成形	円筒部品の旋削、面取り、穴あけ
複雑	複雑な3Dジオメトリに対応	円筒形または球形に限定
多才	小型から大型のワークピースまで対応可能	主に円筒形または円形
	新しい操作ごとにセットアップが必要	セットアップは一般的に簡単で迅速です
一般的な使用方法	金属、木材、プラスチック、複合材の加工	金属、木材、プラスチック、複合材の旋削
例	CNC加工センター、垂直フライス盤	CNC旋盤、手動旋盤

概要

• ミル: 回転カッターで材料を除去し、複雑な 3D 形状を実現します。
• 旋盤: ワークピースを回転させて切断します。円筒形状や旋削加工に最適です。

いつミルと旋盤のどちらを選ぶべきでしょうか?

フライス盤と旋盤のどちらを選ぶかは、加工作業の具体的な要件と、製造する必要がある部品の種類によって大きく異なります。それぞれを選択する場合のガイドラインを以下に示します。

ミルを選択する場合:

1. 複雑な形状: 複数の軸 (X、Y、Z) での切削を必要とする複雑な 3D 形状を加工する必要があります。
2. 複数の操作: プロジェクトには、フライス加工、穴あけ、複雑なデザインの切断などの作業が含まれます。
3. 材料の除去: ポケットや輪郭の作成など、大量の材料を効率的に除去する必要があります。
4. 表面仕上げ: 工場ではこの目的のために微細カッターを使用できるため、滑らかな表面仕上げを実現することは非常に重要です。
5. 多才: 小型ワークピースと大型ワークピースの両方を効率的に処理できる機械が必要です。

旋盤を選択する場合:

1. 円筒形: 部品には主に、シャフト、ロッド、ブッシングなどの円筒形または円形が含まれます。
2. 旋削加工主な要件は、ワークピースをその軸に沿って回転、面取り、穴あけ、または穴あけすることです。
3. スピードと効率: 円筒形の部品を迅速に製造する場合、旋盤はこれらの操作のためにより速くセットアップできるためです。
4. 精度円筒の寸法と仕上げには高い精度が求められます。
5. 材料タイプ: 金属、木材、プラスチックなど、旋削に適した材料を扱っています。

両方の考慮事項:

• ツーリング: フライス盤では回転カッター（エンドミル、ドリル）が使用され、旋盤ではシングルポイント切削工具（インサート、ドリル）が使用されます。
• ワークサイズ: ミルは小型および大型のワークピースの両方に適していますが、旋盤は一般に、スピンドルの長さ内に収まる長いワークピースに適しています。
• オートメーション: どちらも手動で操作することも、CNC 自動化で操作して精度と効率を高めることもできます。

フライス加工機と旋盤のどちらを選択するかは、部品の特定の形状、必要な操作、および使用する材料によって決まります。フライス加工機は複雑な形状や複数の操作に優れており、旋盤は円筒形の部品や旋削操作に最適です。

従来の旋盤に代わる加工技術

従来の旋盤に代わる技術はいくつかあり、それぞれ異なるタイプの加工作業や材料に適しています。注目すべき代替技術をいくつか紹介します。

1. フライス盤フライス盤は主にカッターをワークピースに進めて材料を除去するために使用されますが、面取り、穴あけ、切断など、旋盤に似た作業も実行できます。
2. CNC マシニングセンターこれらは、機械の構成に応じて、フライス加工、穴あけ加工、タッピング、さらには一部の旋削加工など、さまざまな加工操作を実行できる多目的機械です。
3. ウォータージェット切断機: 高圧水流（研磨材を混ぜることもある）を使用して材料を切断します。他の加工方法で発生する熱に耐えられない材料に特に有効です。
4. ワイヤーEDM（放電加工）EDM マシンは、電気放電を利用して材料を成形します。すべての材料に適しているわけではありませんが、複雑なデザインや硬い金属に最適です。
5. レーザー切断機およびレーザー彫刻機: レーザー技術を使用して、材料を高精度に切断または彫刻します。主に、板金の切断、彫刻、マーキングに使用されます。
6. 3Dプリンタ3D プリンターは主に積層造形に使用されますが、デジタル モデルから直接複雑な形状を作成することもできます。迅速なプロトタイピングやカスタム部品の製造に有利です。
7. 研削盤これらの機械は、研磨ホイールを使用してワークピースの表面から材料を除去します。精密研削および仕上げ作業に使用されます。

代替技術の選択は、加工する材料、必要な精度、部品の複雑さ、必要な特定の加工操作などの要因によって異なります。各技術には、さまざまな業界や加工タスクにおける長所と用途があります。

旋盤加工における一般的な問題

旋盤操作では、いくつかの一般的な問題が発生する可能性があり、効率と品質を維持するために特定の解決策が必要になることがよくあります。ここでは、いくつかの一般的な問題とその解決策を示します。

1. 表面仕上げが悪い
   • 目的: 切削工具が鈍い、送り速度が正しくない、工具の位置合わせが不適切。
   • ソリューション: 切削工具を研ぐか交換し、送り速度を調整し、適切な工具の位置合わせとセットアップを確実に行います。
2. びびりや振動
   • 目的: 不適切なツール設定、摩耗したベアリング、不適切な切削速度、不安定なワークピースの保持。
   • ソリューション: ツールのセットアップを確認して調整し、摩耗した部品を交換し、切削速度と送りを調整し、ワークピースの保持安定性を向上させます（例：振れ止めを使用します）。
3. 工具の摩耗
   • 目的: 切削温度が高い、切削速度と送りが不適切、工具材料の品質が悪い。
   • ソリューション: 冷却剤/潤滑剤を使用して熱の蓄積を減らし、最適な切削条件を得るために速度と送りを調整し、高品質の切削工具を使用します。
4. 寸法の不正確さ
   • 目的: 機械のたわみ、工具のたわみ、工具のオフセットまたは設定が正しくありません。
   • ソリューション: 機械の位置合わせを確認して修正し、ツールのオーバーハングを最小限に抑え、ツールのオフセットを確認して調整し、正確な測定機器を使用します。
5. チップ管理の問題
   • 目的: 不適切な切りくず形成、切りくず詰まり、不十分な切りくず排出。
   • ソリューション: 適切なチップ形成のために切削パラメータを最適化し、適切な切削液または潤滑剤を使用し、効果的なチップ排出システム（チップコンベアやエアブラストなど）を確保します。
6. ワークピースの欠陥（例：テーパー、真円度のずれ）
   • 目的: 位置ずれ、不適切なツール設定、不正確な切断パラメータ。
   • ソリューション: ワークピースとツールの適切な位置合わせを確認し、ツールのセットアップと切削パラメータを調整し、機械の摩耗や損傷を検査します。
7. 機械の過負荷または故障
   • 目的: 切削力が強すぎる、部品が摩耗している、メンテナンスが不足している。
   • ソリューション適切な工具と送りで切削力を減ら​​し、定期的なメンテナンスと検査を実施し、摩耗した部品は速やかに交換してください。

旋盤操作におけるこれらの一般的な問題に対処するには、適切なセットアップ、メンテナンス、および切削パラメータの調整を組み合わせる必要があります。定期的な監視とトラブルシューティングにより、最適なパフォーマンスを維持し、生産性を向上させ、高品質の機械加工部品を確保できます。

まとめ

結論として、旋盤と CNC ミルは製造業に欠かせないものであり、それぞれが特定の加工ニーズに合わせた独自の機能を提供します。それらの種類、用途、操作の違いを理解することで、業界は生産プロセスを最適化し、部品製造​​の精度を実現できます。

BOYIで最高の精度を発見 CNC機械加工サービス旋削とフライス加工の両方を専門とする BOYI は、高度な技術と細心の職人技を組み合わせて優れた成果を生み出します。次のプロジェクトで厳しい公差の複雑な部品や複雑なコンポーネントが必要な場合でも、当社の最先端の設備と経験豊富なチームが、あらゆる段階で精度と信頼性を保証します。

信頼 ボーイ お客様の正確な仕様を満たし、期待を上回る精密 CNC 加工を実現します。今すぐ当社と提携して、品質とサービスの違いを体験してください。

Q＆A

---

カタログ： CNC加工ガイド
