製造業におけるツール設計の完全ガイド

金型設計とは、原材料を成形、切断、保持するための工具を開発し、私たちが日々使用する部品を製造するプロセスです。ペットボトルのキャップから精密航空機部品まで、金型はあらゆる製造プロセスの中心にあります。優れた金型設計は、部品の製造をより迅速、安価、そして高精度に行うのに役立ちます。このガイドでは、金型設計の基本を解説し、その重要性を解説します。

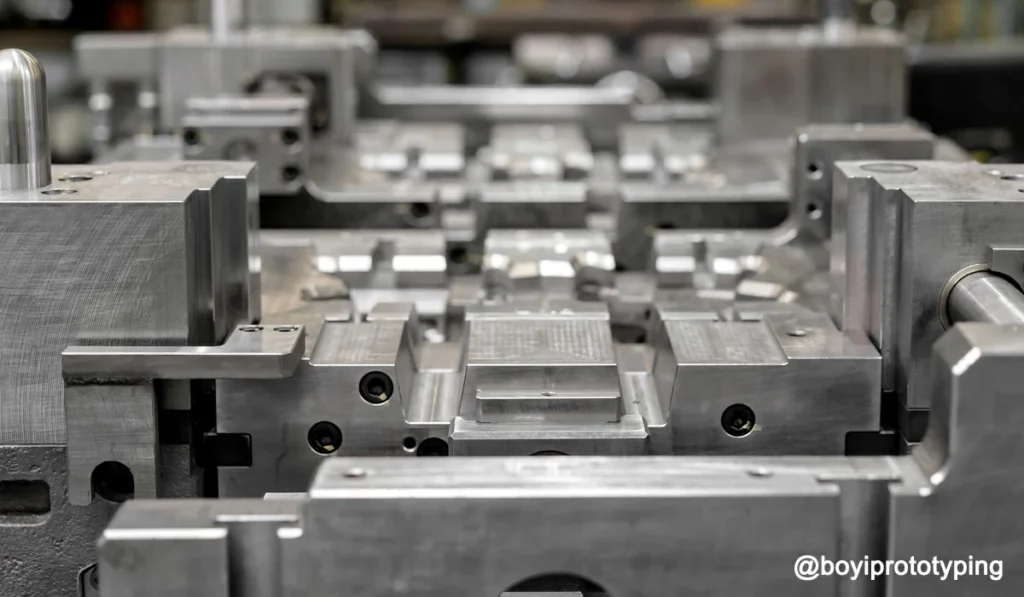

製造業におけるツーリングとは何ですか?

製造業における工具とは、付属品、固定具、治具、 この金型、フライス盤、カッターなど、原材料を加工して完成品にする機械があります。工具の形状は、その工具が製造する部品の形状を決定します。工具は、別の機械が加工している間、材料を切断、打ち抜き、成形、あるいは保持することができます。単純なドリルビットと複雑な工具は、 多数個取りプラスチック金型 どちらも原材料を有用な形状に変える道具として数えられます。

メーカーは多くの場合、ツールを次の 2 つのカテゴリに分類します。

• 成形ツールは部品の形状を作成または定義します。
• サポート ツールは、形状を定義せずにパーツを保持またはガイドします。

このガイドでは、成形工具の形状が最終製品の形状に直接影響するため、成形工具に焦点を当てています。成形工具には、カッター、ダイ、または 射出成形キャビティ一方、サポートツールとしては、部品を正しい位置に保つクランプ、レール、治具などが挙げられます。

成形ツールが特別な理由

成形工具は部品に最終的な形状を与えます。部品を固定するのに役立つものの、最終的な形状を決定しない治具やバイスなどの二次工具とは異なります。

例：

• An 射出成形 プラスチック部品の外観を正確に決定します。
• A クランプホールド 部品はそのままですが、形状には影響しません。

成形ツールは完成品の品質に非常に重要な役割を果たすため、設計者は、特に特定の部品用に作られたカスタムツールの場合、適切なツールを選ぶことに多大な投資をすることがよくあります。

ツール設計が重要な理由

最初から適切なツール設計を行うことで、時間、費用、そして後々のストレスを軽減できます。その理由は次のとおりです。

• ツールの設計が適切でないと、生産時間が長くなる可能性があります。
• 位置ずれや不適切な材料により部品の欠陥が発生する可能性があります。
• 弱いツールは早期に壊れ、生産が完全に停止する可能性があります。
• ツールの交換が複雑であったり、時間がかかったりすると、人件費が増加します。

優れたツール設計により、部品が毎回正しく、スピードと精度を保ちながら、無駄を最小限に抑えて製造されることが保証されます。

ツール設計における重要な要素

完璧なツールを設計するには、複数の要素に注意を払う必要があります。最も重要な要素は次のとおりです。

材料の選択

製造ツールは、摩耗、応力、環境要因に耐えなければなりません。設計者は以下の基準に基づいてツールの材質を選択します。

• 硬度: 硬い素材は摩耗に強いですが、脆すぎると割れる場合があります。
• 靭性: 丈夫な素材は、衝撃や繰り返しのストレスにも壊れずに耐えます。
• 熱特性: 一部のツールでは、次のような高い温度変動が見られます。 ダイカスト金型.
• 耐薬品性: ツール プラスチック成形 腐食剤や潤滑剤に遭遇することがよくあります。

一般的なツール材料には次のようなものがあります。

材料	典型的な使用	優位性	製品制限
スチール（H13）	高圧ダイカスト金型	優れた靭性、耐熱性	コストが高く、リードタイムが長い
工具鋼	切削工具、金型	優れた耐摩耗性	処理しないと欠けやすい
アルミ	少量生産プラスチック金型	軽量、高速加工	高負荷時の耐久性が限られている
炭化物	高速切削工具	極めて高い硬度、長寿命	非常に脆く、修理が難しい

設計者はメーカーに相談して、アプリケーションに適切なグレードを選択する必要があります。

生産量とツールの耐久性

部品をいくつ作る予定ですか？

• 大量生産（部品数100,000個以上）。 表面処理された硬化鋼または合金を使用します。
• 中量（10,000～100,000個） 硬化鋼または処理されたアルミニウムで十分でしょう。
• 少量生産（10,000 個未満）。 アルミニウムや柔らかい鋼鉄を使用すると、コストとリードタイムを削減できます。

繰り返し使用されるツールは、以下の条件に耐える必要があります。

• 熱と圧力
• 機械的摩耗
• 化学物質への曝露（場合によっては）

より丈夫な素材は高価ですが、長い目で見れば元が取れます。

公差と精度

工具の精度は、その工具で作られる部品の精度を決定します。公差が狭いということは、次のようなことを意味します。

• より高価なツール
• より厳格なメンテナンスルーチン
• より高い部品品質

航空宇宙や医療機器などの業界では、小さなミスが大きな影響を及ぼしかねません。そのような場合、精密工具は不可欠です。

• 厳しい公差部品（±0.01 mm）。 必要とする CNC加工定期的な検査で磨かれたツール。
• 中程度の許容誤差の部品（±0.1 mm）。 使える EDM（放電加工） 標準的な仕上げ。
• 緩い公差部品（±0.5mm）。 仕上げ作業を最小限に抑えて、鋳造またはスタンプされた金型の使用が可能になります。

メンテナンスのヒント： 精密工具は、性能を維持するために定期的に再調整または再研磨する必要があります。

サイクルタイムとツール寿命

サイクルタイムとは、ツールが 1 つの部品をどれだけ速く製造できるかを表します。

• サイクルタイムが短い = より短時間でより多くの部品を生産できます。
• しかし、サイクルが速いほど、ツールの消耗が激しくなることがよくあります。

メーカーは速度と耐久性を向上させるためにツールをコーティングすることがよくあります。

コーティングタイプ	福利厚生
クロム/ニッケルメッキ	耐食性、適度な硬度
PVD (物理蒸着)	高硬度、耐摩耗性
CVD（化学蒸着）	強力な接着力で高温にも強い

ツールに高い強度と速度が必要な場合はコーティングを使用しますが、追加コストに注意してください。

ツール交換時間

ダウンタイムはコストがかかります。ツールの交換に何時間もかかると、生産は停止してしまいますが、その間も労働者の給料は支払われます。

設計段階で容易に変更できるよう計画します。以下を使用します。

• クイックリリースクランプ
• モジュラーツールシステム
• 大型金型の吊り上げポイント

デザインのヒント: ツールのインストール、削除、または保守の方法を常に考慮してください。

モジュラーツールの利点：コスト削減

モジュラーツールは、ツールを標準化された基本コンポーネントと交換可能なモジュールに分割します。設計者は以下の3つの方法で柔軟性とコスト削減を実現できます。

1. ダウンタイムの削減。 作業者はツール全体ではなく、摩耗したモジュールまたは特殊なモジュールのみを交換します。
2. 在庫コストの削減。 企業は完全な工具を少なくし、小さくて安価なインサートを多く在庫しています。
3. 反復処理が高速化されます。 エンジニアは、アセンブリ全体を作り直すことなく、新しいモジュールをテストできます。

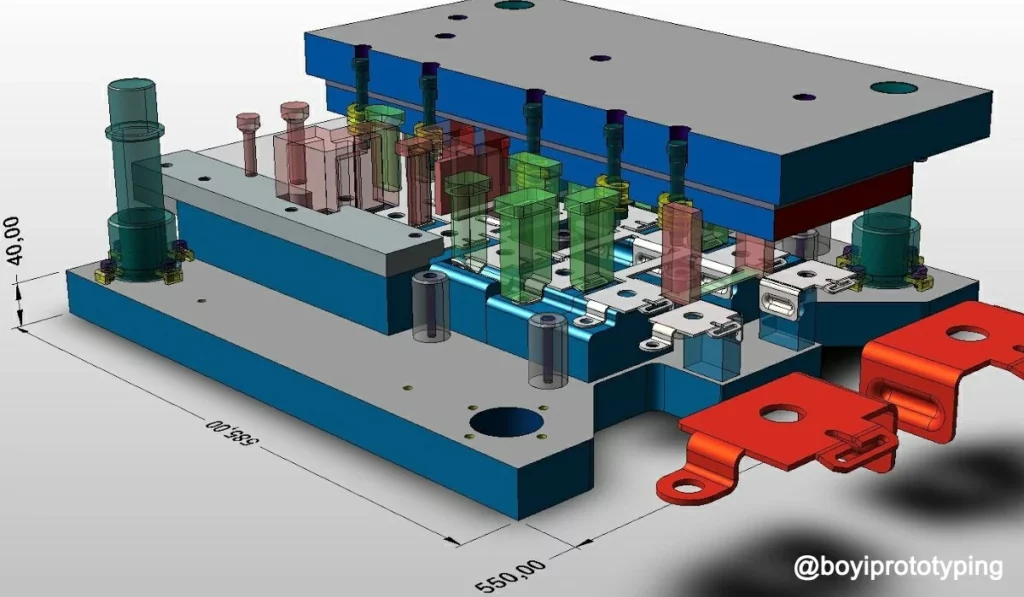

下の図は、モジュラーツールのセットアップを示しています。

成分	演算
ベースプレート（Base Plate）	構造的なサポートと調整を提供します。
モジュール挿入	特定の切断または成形機能を持ちます。
クランプ機構	インサートをしっかりと固定します。
冷却または潤滑ポート	プロセス流体をアクティブ領域に供給します。

モジュール設計により、新しい材料に合わせてツールの一部をアップグレードしたり、部品の機能を調整したりすることが容易になります。

一般的な製造ツールの種類

ほとんどの製造施設で見られるツールの主なカテゴリを見てみましょう。

ツールの種類	説明	例
切削工具	ワークピースから材料を除去して形状を形成する	ドリル、エンドミル、鋸刃、グラインダー
成形金型	材料を取り除かずに力や圧力を加えて成形する	スタンピング金型、鍛造金型、プレス金型
射出成形金型	溶融プラスチックまたは金属を成形されたキャビティに注入して複雑な部品を形成します	プラスチック射出成形金型、ダイカスト金型
ホールディングフィクスチャー	機械加工や組立作業中に部品を固定する	クランプ、治具、バイス、磁気プレート

切削工具

切削工具は材料を削り取ることで、望ましい形状を実現します。設計者は以下の要素に基づいて、形状、コーティング、材料を選択します。

• ワークの硬度。 より硬い材料には、より強固なグレードの工具が必要です。
• 切断速度。 速度を上げるには耐熱コーティングが必要です。
• 機能の複雑さ。 ジオメトリの詳細は、ツールの形状とフルートの数に影響します。

成形金型

成形金型は、圧力または金型キャビティを通して材料を成形します。スタンピング金型は板金を変形させ、鋳造金型は溶融金属またはプラスチックを成形します。設計者は以下の点に重点を置きます。

• 物質の流れ。 スムーズな移行により欠陥を防止します。
• ドラフト角度。 適切な角度により、部品の取り出しが容易になります。
• 換気。 適切な通気孔により、鋳造プロセス中にガスが排出されます。

射出成形金型

射出成形金型は、溶融したポリマーまたは金属を圧力下で射出成形します。これらの金型には以下のものが必要です。

• 複雑な冷却チャネル。 熱と収縮を管理するため。
• 精密機械加工。 フィーチャの許容誤差を厳密に維持します。
• 堅牢な構造。 繰り返される高圧サイクルに耐えます。

射出成形金型の設計が成功すると、サイクルタイムが短縮され、スクラップが削減され、部品の品質が向上します。

ホールディングフィクスチャー

保持治具は、加工や組立作業中に部品を固定するための工具です。設計者は以下の基準に基づいてこれらの工具を指定します。

• 部品のジオメトリ。 クランプと治具は部品の形状に正確にフィットする必要があります。
• プロセス力。 高い切断力には、剛性バイスまたはボルト固定具が必要です。
• 再現性。 ジグはツールを常にまったく同じ経路でガイドします。

適切な保持具を使用すると、安全性、精度、スループットが向上します。

ツール設計プロセスとベストプラクティス

製造ツールの設計には複数の段階があります。チームは以下のワークフローに従うことができます。

1. コンセプト開発。 デザイナーはツールの形状と機能をスケッチします。
2. 材料の選択。 エンジニアは原材料とコーティングを選択します。
3. CAD モデリング。 チームはシミュレーションとレビューのために 3D モデルを構築します。
4. シミュレーションと分析。 ソフトウェア ツールは、応力点、冷却効率、充填パターンを予測します。
5. プロトタイプツール。 柔らかい道具（例： アルミ金型）部品の設計を検証します。
6. 最終ツールの製造。 チームは硬化した工具を機械加工し、コーティングを施します。
7. テストと試運転。 エンジニアが初回検査を実施し、必要に応じて調整します。
8. 生産とメンテナンス。 技術者は定期的な検査、修理、再調整をスケジュールします。

このプロセス全体を通じて、設計者、製造業者、エンドユーザー間の明確なコミュニケーションは、コスト、タイミング、パフォーマンスに関する期待を管理するのに役立ちます。

ベストプラクティスのヒント

• サービス機能を含めます。 メンテナンス用にアクセス ポートと位置合わせボスを追加します。
• 許容範囲を文書化します。 重要な寸法と測定方法を記録します。
• 摩耗に備えた計画を立てましょう。 表面修復手順を指定するか、交換品を挿入します。
• 標準コンポーネントを使用します。 可能な場合は、既製のクランプ、リング、インサートを使用します。
• 関係者とレビューします。 制作チームと品質チームから早期にフィードバックを得られます。

まとめ：

適切に設計されたツールは、製品の成功を左右します。品質、コスト、スピード、そして安全性さえも左右します。ツール設計の重要な原則を理解し、賢明に計画を立てることで、製造プロセスを長期的な成功へと導くことができます。

新製品の開発や生産規模の拡大をする場合は、信頼できる ツールの専門家 時間と費用を節約できます。ツール導入を早めに検討すればするほど、より良い結果が得られます。

ツール設計のサポートが必要ですか？ 材料の選択、サイクルタイムの短縮、モジュール化戦略などについてサポートしてくれる製造パートナーにご相談ください。ツールが常に完璧に機能するようお手伝いします。
