高品質の金型のための射出成形クランプの基本ガイド

射出成形金型クランプは、溶融材料の射出中に金型の半分がしっかりと閉じられた状態を保つという、射出成形プロセスで重要な役割を果たします。この記事では、高品質の成形部品を実現するための射出成形金型クランプの種類、機能、重要性について説明します。

射出成形金型クランプの概要

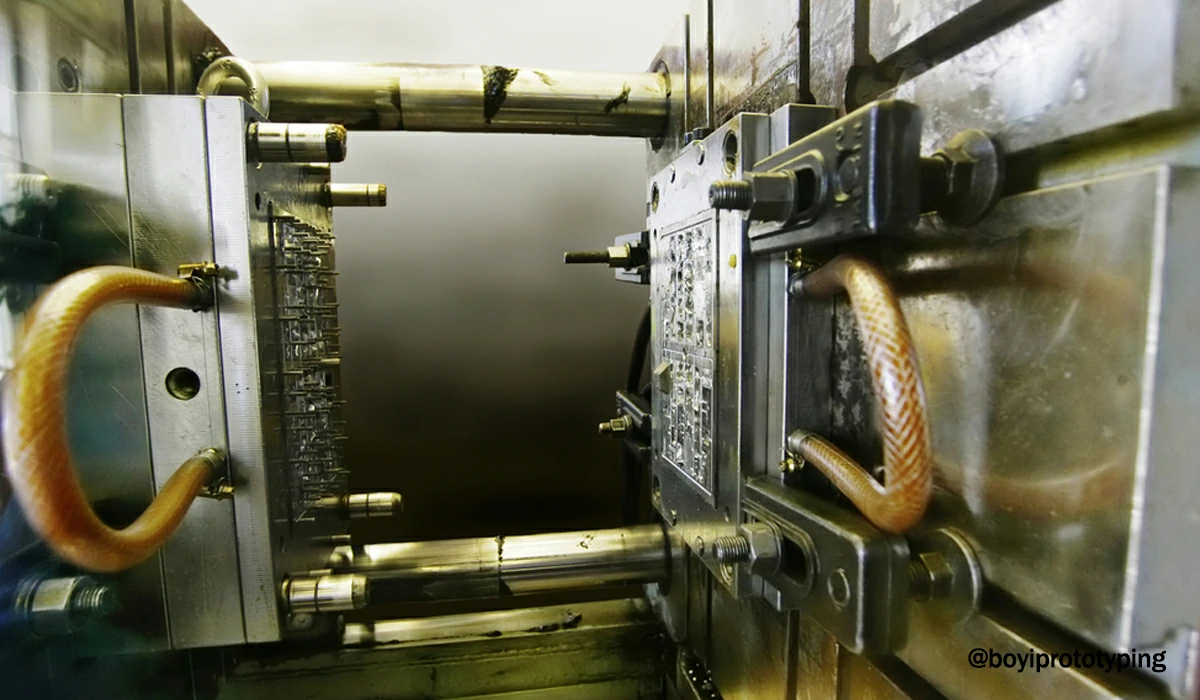

射出成形用金型クランプは、金型クランプ システムまたはプレス プラテンとも呼ばれ、射出成形サイクル中に金型の半分 (通常は固定プラテンと可動プラテン) を所定の位置にしっかりと保持するように設計された機械アセンブリです。金型クランプは、プラスチックの漏れを防ぎ、成形部品の寸法精度を維持するために、金型がしっかりと閉じられた状態を保つために、大きなクランプ力に耐える必要があります。

射出成形金型クランプの主要コンポーネント:

• クランププレート: 金型の半分に均等に圧力を分散します。
• 締め付けネジ/ボルト: 型の半分を所定の位置に固定します。
• 油圧/空気圧シリンダー: 制御されたクランプ力を提供します。
• トグル機構: 最小限の入力でクランプ力を増幅します。
• 磁性板: 磁力を利用して金型の半分を保持します。
• Tスロット: 機械のプラテン上での位置調整を可能にします。
• 圧力計/制御: クランプ力を監視および調整します。
• アライメントピン/ブッシング: 金型の正確な位置合わせを保証します。
• 安全ロック/装置: 誤ってクランプが外れるのを防ぎます。

クランプ力の重要性

クランプ力は射出成形プロセスにおいて重要なパラメータです。成形される部品の投影面積と射出圧力に基づいて慎重に計算する必要があります。クランプが適切に行われないと、バリ（金型の半分の間に漏れる余分な材料）や パーティングライン欠陥 (成形部品の継ぎ目に沿った欠陥) が発生する可能性があります。これらの欠陥は、部品の美観と機能の品質を損なうだけでなく、廃棄物と生産コストの増加にもつながります。

射出成形金型クランプの種類

射出成形金型クランプは、設計と動作に基づいて分類できます。

トグルクランプ

これらのクランプは、機械の油圧または電気システムによって加えられた力を増幅するために機械的なリンクを使用します。トグル クランプは、コンパクトな設計と、最小限のエネルギー消費で高いクランプ力を効率的に生成できるため、小型の射出成形機でよく使用されます。

油圧クランプ

油圧クランプは油圧シリンダーを利用してクランプ力を生成します。これらのクランプは、高精度で、成形サイクル全体にわたって一定の圧力を維持できることで知られています。通常、大型の機械や高いクランプ力を必要とする用途で使用されます。

磁気クランプ

磁気クランプ システムは、強力な磁石を使用して金型を所定の位置に保持します。これらのクランプは、金型を素早く交換できるという利点があり、頻繁にツールを変更する必要があるアプリケーションに最適です。また、磁気クランプを使用すると、手動で調整する必要がなくなり、セットアップ時間が短縮され、全体的な生産性が向上します。

ハイブリッドクランプ

ハイブリッド クランプは、油圧システムと機械システムの両方の要素を組み合わせ、両方のタイプの利点をバランスよく取り入れることを目的としています。油圧システムの精度と調整機能を提供しながら、機械設計のシンプルさとコスト効率を維持できます。

空気圧クランプ

空気圧クランプは、圧縮空気を使用してクランプ力を生成します。油圧クランプほど強力ではありませんが、より軽い用途や、速度と使いやすさが優先される場合に適しています。空気圧クランプは、小型の機械や、素早いセットアップとリリースが求められる用途でよく使用されます。

メカニカルクランプ

機械式クランプは機械的なリンクとレバーを使用するため、小型の機械ではよりシンプルでコスト効率に優れています。油圧式クランプと同じレベルの精度や調整機能は提供されないかもしれませんが、それほど厳しくない要件のアプリケーションに適しています。

金型クランプを選択する際に考慮すべき重要な点

射出成形プロセスに適した金型クランプを選択するには、いくつかの要素を考慮する必要があります。

• 大型の金型では、適切な締め付け力を確保するために、油圧クランプやトグルクランプなどの強力なクランプが必要です。
• 高圧プロセスには堅牢なクランプが必要であり、油圧クランプは一貫した高いクランプ力を提供します。
• ペースの速い生産では、素早い接続と解除が重要です。速度の点から、空気圧式または磁気式のクランプが好まれます。
• 金型を頻繁に交換するアプリケーションでは、磁気クランプや空気圧クランプなどのクイックチェンジクランプシステムにより、ダウンタイムを大幅に短縮できます。
• 予算によって選択が左右されることがあります。油圧式クランプと磁気式クランプは最高のパフォーマンスを発揮しますが、手動式や機械式のオプションよりもコストがかかります。
• 大量生産効率性と一貫性の点から、油圧式または空気圧式のクランプなどの自動クランプ システムが好まれることがよくあります。少量生産やプロトタイプ生産の場合は、手動クランプで十分な場合があります。

射出成形における適切なクランプの利点

適切な締め付け 射出成形 製造プロセスの品質、効率、安全性を確保するには、これが重要です。射出成形中に適切なクランプ力と位置合わせを実現することの主な利点は次のとおりです。

• 余分な材料や欠陥を回避し、しっかりと密閉します。
• 正確な部品寸法と一貫した品質を維持します。
• 反り、ヒケ、ショートショットなどの問題を最小限に抑えます。
• より滑らかで均一な部品表面を実現します。
• サイクルタイムを最適化し、やり直しを削減します。
• 損傷を防ぎ、機器の寿命を延ばします。
• 大量生産において同一かつ高品質の部品を保証します。
• 複雑な金型や多数個取り金型を効果的に使用できます。
• 金型の破損や作業者の負傷のリスクを軽減します。
• 検査を効率化し、高い基準を保証します。

射出成形金型クランプの設計原則

射出成形金型クランプの設計は、効率、信頼性、汎用性を最大限に高めることを目的としたいくつかの原則に基づいています。

1. 堅い構造: 大きな締め付け力に耐え、動作中のたわみを防ぐために、金型クランプは通常、鋳鉄や鋼などの耐久性の高い材料で作られています。
2. 調整可能なクランプ力: さまざまなサイズや材質の金型に対応できるようにクランプ力を調整し、安全かつ非破壊的な保持を保証する必要があります。
3. 精密アライメント: 固定プラテンと可動プラテン間の正確な位置合わせは、金型の位置合わせと部品の品質を維持するために不可欠です。
4. 迅速な金型交換: 現代の金型クランプには、金型の迅速な交換を容易にし、生産の柔軟性を向上させ、ダウンタイムを削減するためのクイックチェンジ システムが組み込まれていることがよくあります。
5. 熱安定性: 射出成形には高温が伴うため、クランプは寸法安定性を維持し、熱膨張の影響を最小限に抑える必要があります。
