インモールドアセンブリ：生産プロセスの合理化

インモールドアセンブリ (IMA) は、主にプラスチック製造業界で使用されている革新的なプロセスです。この技術により、金型自体の中でコンポーネントを組み立てることができるため、生産効率が向上し、製品の完全性が向上します。

IMA は、ファスナーやブッシングなどの単純な挿入から、複数の部品や電子機器を含む複雑なアセンブリまで、さまざまな用途に使用できます。部品が成形部品内で正確に配置され、確実に結合されるようにするには、正確な金型設計、材料の選択、プロセス制御が重要です。

この方法の詳細、その利点、そしてそれが現代の製造業にどのように適合するかについて詳しく見ていきましょう。

インモールドアセンブリとは何ですか?

インモールド組立とは、成形サイクル中に複数の部品を金型内で組み立てるプロセスを指します。この技術では通常、電子機器、プラスチック、金属部品などの事前に製造された部品を金型のキャビティに挿入し、 オーバーモールド またはプラスチックでカプセル化します。その結果、金型から完全に組み立てられ、さらなる処理や最終使用の準備が整った単一の統合製品が生まれます。

インモールドアセンブリの主要原則

1. コンポーネント統合: 成形段階で複数のコンポーネントをシームレスに組み合わせることで、個別の組み立て手順が不要になり、生産が合理化されます。
2. 材料の互換性: 成形中に材料が効果的に結合することを保証し、強度と耐久性に優れた部品を製造するためのさまざまなプラスチックと材料の特性を理解する必要があります。
3. サイクルタイムの短縮: 組み立てを成形プロセスに統合し、全体的な製造時間を短縮し、成形後の追加の組み立て手順を排除して、より迅速でコスト効率の高い製造を実現します。
4. 強化された精度: 一貫性のある正確な組み込みアセンブリが可能になり、厳しい許容誤差が求められる業界にとって極めて重要な、完成品の高精度と均一性が実現します。
5. 設計の柔軟性: 複雑な形状と複雑なアセンブリの作成を可能にし、手動アセンブリによる欠陥を最小限に抑えながら革新的な製品設計を促進します。
6. 製品の完全性の向上: 成形中にコンポーネントを融合し、最終製品の堅牢性と性能特性を強化します。特に自動車や医療用途で役立ちます。

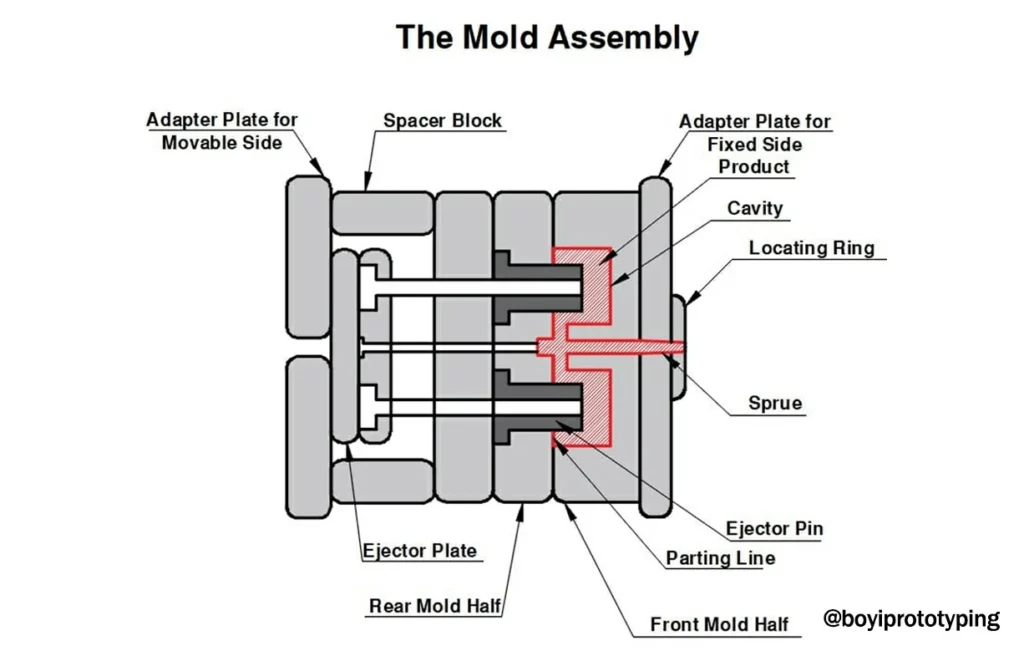

インモールドアセンブリの仕組み

インモールド アセンブリは、金型に部品を直接配置することから始まります。配置したら、金型を閉じ、溶融プラスチックを注入して部品を包みます。材料が冷えて固まると、部品が結合し、強度と構造的完全性が確保されます。最後に、組み立てられた部品は損傷を防ぐために正確に取り出されます。この合理化されたプロセスにより、効率と製品品質が向上し、インモールド アセンブリは貴重な製造技術となります。

インモールドアセンブリの設計上の考慮事項

インモールドアセンブリを計画する際、いくつかの重要な設計上の考慮事項がプロセスの成功に大きく影響する可能性があります。以下に、留意すべき重要な要素の概要を示します。

コンポーネントジオメトリ

部品の形状とサイズは、成形プロセスに合わせて最適化する必要があります。たとえば、壁の厚さを 1.5 ～ 3 mm に維持すると、材料の流れが均一になり、欠陥のリスクが軽減されます。複雑な形状は、配置が容易で、注入された材料によって確実に包み込まれるように設計する必要があります。

材料の選択

適切な材料を選択することは、互換性と性能にとって非常に重要です。材料は射出成形プロセスに適した融点を持つ必要があり、熱可塑性プラスチックの場合は通常約 200°C ～ 250°C です。さらに、選択した材料は成形中に効果的に結合し、必要な製造条件に耐える必要があります。

抜き勾配角度

適切なドラフト角度（通常は1～3度）を組み込むことで、 金型設計 完成した部品をスムーズに取り出すのに役立ちます。わずかな摩擦でも欠陥につながる可能性があるため、部品と金型の両方に損傷を与えないようにするためには、これが不可欠です。

組み立て方向

最終製品の適切な位置合わせと機能を確保するには、金型内での部品の配置を慎重に検討することが重要です。たとえば、自然な流れを促進するように部品を配置すると、エアポケットのリスクが軽減され、アセンブリの整合性が向上します。

冷却とサイクルタイム

効率的な冷却を設計することは、統合アセンブリの完全性を維持するために重要です。冷却チャネルを最適化して約 20 ～ 30 秒の冷却時間を実現すると、均一な冷却が確保され、通常 30 ～ 60 秒の範囲である全体的なサイクル時間が短縮されるため、生産効率が向上します。

インモールドアセンブリの用途

IMA は、以下を含むさまざまな業界で幅広く応用されています。

自動車産業

自動車分野では、IMA はダッシュボード、ドアパネル、トリム部品などのコンポーネントに使用されています。複数の部品を 1 つのアセンブリに統合することで、メーカーは重量を軽減し、耐久性を向上させ、生産プロセスを合理化できます。

消費財

IMA は、家電製品、包装、電子機器などの消費者向け製品に広く適用されています。この方法により、組み立て時間とコストを最小限に抑えながら複雑な形状やデザインを作成できるため、製造プロセスの効率化が実現します。

医療機器

医療分野では、注射器や吸入器などのデバイスにインモールドアセンブリが採用されています。コンポーネントの統合により、医療用途で重要な無菌性と信頼性が向上するとともに、組み立て中の汚染リスクも軽減されます。

電子

エレクトロニクス業界では、IMA はケースやコネクタなどのコンポーネントに使用されています。この技術により、コンポーネントが確実に接合され、パフォーマンスと寿命が向上すると同時に、製品の美観が向上します。

産業機器

IMA は産業機械や設備の部品製造にも応用できます。複雑なアセンブリを統合することで、製造業者は精度を高め、部品数を削減し、生産コストを削減して組み立て効率を向上させることができます。

ケーススタディ

いくつかの業界では、生産工程の合理化にインモールド アセンブリを採用することに成功しています。たとえば、自動車メーカーは、ドア ハンドルや計器パネルなど、電子機器やセンサーを統合した複雑な内装および外装部品の製造に IMA を使用しています。家電業界では、IMA はスマートフォンやウェアラブル デバイス用の頑丈で防水性のあるケースの製造に使用されています。

注目すべきケーススタディの 1 つは、使い捨ての外科用ツールの製造にインモールド アセンブリを採用した医療機器メーカーに関するものです。ツールのハンドルとブレードを成形プロセスに直接統合することで、メーカーは大幅なコスト削減、製造時間の短縮、製品品質の向上を実現しました。

インモールド組立におけるイノベーション

インモールドアセンブリは、いくつかの重要な革新により進化しています。オーバーモールドにより、複数の材料層が可能になり、製品の耐久性とユーザーエクスペリエンスが向上します。インモールドエレクトロニクスにより、導電性トレースとセンサーを成形部品に直接統合できるため、よりスマートで軽量な製品を作成できます。センサー統合により、センサーをコンポーネントに直接埋め込むことができ、機能性と精度が向上します。

インモールドアセンブリにおけるマクロスケールとメソスケール

マクロスケールのインモールドアセンブリは、成形機能とアセンブリ機能を統合し、コンポーネントの成形とアセンブリを同時に実行できるようにすることで、製造効率を高めます。一方、メソスケールのインモールドアセンブリでは、構造剛性の低下などの課題に直面しており、これにより後続の射出成形時に塑性変形が発生する可能性があります。

側面	マクロスケールインモールドアセンブリ	メソスケールインモールドアセンブリ
効率化	成形機能と組立機能を統合し、生産を効率化します。	構造的な剛性の低下による課題に直面しています。
組み立て方法	部品の成形と組み立てを同時に行います。	成形部品に部品を埋め込むと変形する可能性があります。
素材の使用	事前に組み立てられた複数の材料のアセンブリを製造します。	問題を回避するには、材料特性を慎重に管理する必要があります。
課題	最小限で、主に統合に重点を置いています。	塑性変形の制御を含めて重要です。
ソリューション	追加の組み立て手順を削減することで生産性を向上します。	カスタマイズされた金型設計と包括的なモデリング アプローチを活用します。

まとめ

インモールドアセンブリは、製造効率と製品品質の大きな飛躍を意味します。アセンブリを成形プロセスに直接統合することで、 金型メーカー コスト削減、製品の信頼性向上、生産スケジュールの短縮を実現できます。テクノロジーが進化し続けるにつれて、インモールドアセンブリの用途と利点は拡大し、現代の製造業の礎としての役割をさらに強化する可能性があります。

特定の情報やサポートが必要な場合は、 ボーイ インモールド組立工程について、ぜひ教えてください！
