射出成形プロセスにおけるロケーションリングの理解

ロケーション リングとは何ですか?

まず、混乱を解消しましょう。ロケーションリングは、ロケーティングリングまたはポジショニングリングとも呼ばれ、射出成形機に不可欠な部品です。ガイドと位置合わせツールとして機能し、成形プロセス中に金型の半分が正確に配置され、固定されるようにします。これらのリングは通常、成形プロセスに伴う高圧と高温に耐えられる高精度の材料で作られています。 射出成形.

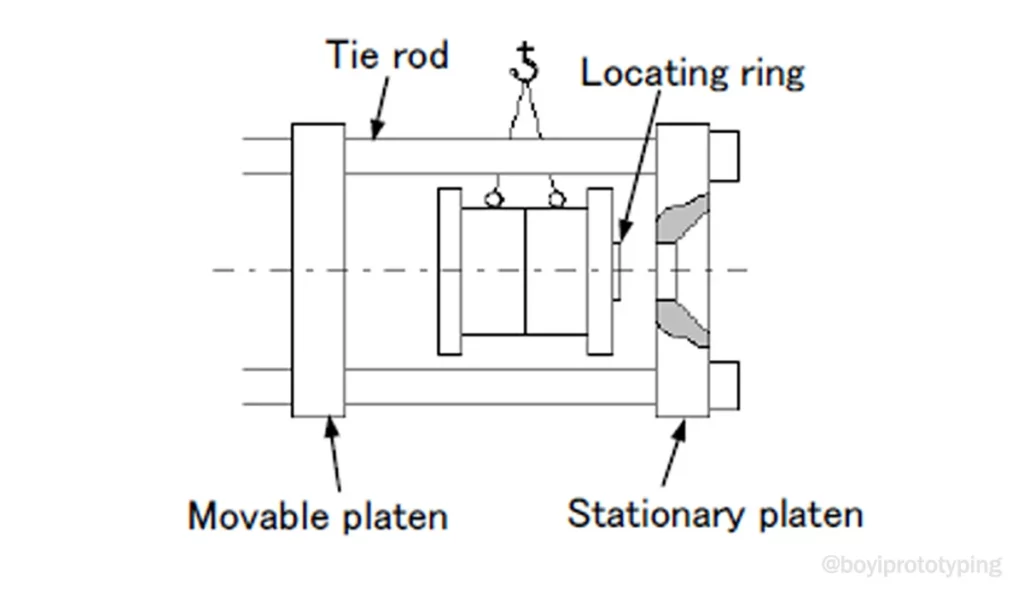

これらのリングは通常、金型が取り付けられている射出成形機のプラテンまたはクランプ面に取り付けられます。

なぜそれらが必要なのでしょうか?

さて、あなたは「すでにクランプ システムがあるのに、なぜこれらのリングが必要なのか」と考えているかもしれません。射出成形では精度が重要です。わずかなずれでも、次のような問題が発生する可能性があります。

• 点滅する: 金型部分から不要なプラスチック片がはみ出ている。
• 部品の欠陥: 反り、ひび割れ、その他の欠陥。
• 廃棄物: プラスチックの使用効率が悪く、コストが高くなります。

ロケーション リングは、一貫性のある繰り返し可能な位置合わせを提供することで、これらの問題を回避するのに役立ちます。ロケーション リングは、部品が常に適切に取り出されるようにする、陰の英雄のようなものです。

ロケーションリングはどのように機能しますか?

金型を組み立てる際、位置決めリングが金型の両半分の特定の溝または凹部にフィットします。この設定により、ぴったりフィットし、欠陥につながるずれを防ぎます。金型が閉じると、位置決めリングが両半分をガイドし、射出成形プロセス全体を通じて正しい間隔と位置を維持します。

射出成形における位置決めリングの機能

1. 厳しい許容誤差を満たすために、金型の半分間の正確な位置合わせを保証します。
2. 適切な間隔を確保し、金型を閉じるプロセス中のずれを防止します。
3. 応力を均等に分散することで、金型部品の摩耗を最小限に抑えます。
4. キャビティの均一な充填を促進し、フラッシュやショートショットなどの欠陥を減らします。
5. 排出時の位置合わせを維持し、部品や金型の損傷を防ぎます。
6. より迅速で信頼性の高い金型操作を可能にして効率を高めます。
7. 重要な表面を保護することで、金型全体の耐久性に貢献します。
8. 部品の摩耗を最小限に抑えることで、修理やメンテナンスの頻度を減らします。
9. 生産工程全体にわたって一貫した寸法を維持するのに役立ちます。
10. さまざまな部品形状に対応し、金型設計の柔軟性を実現します。

ロケーションリングの種類

射出成形で使用されるロケーション リングにはいくつかの種類があり、それぞれ特定の用途と金型構成に合わせて設計されています。

円錐形ロケーションリング

円錐形の位置決めリングは、型を閉じるときに簡単に位置合わせできるテーパー設計になっています。円錐の角度により、型を中央に配置するのに役立ち、複雑な形状の場合に特に役立ちます。これらのリングは、通常、素早い位置合わせが不可欠な用途で使用され、型の表面の摩耗を軽減するのに役立ちます。

円筒形位置決めリング

円筒形の位置決めリングは、射出成形で最も一般的に使用されるタイプです。そのシンプルな設計により、金型の半分を効果的に配置できます。多くの場合、射出成形プロセスの圧力に耐えられるよう、耐久性のある材料で製造されています。これらのリングは、金型コンポーネント間の強固な接続を提供し、成形サイクル全体にわたって一貫した位置合わせを保証します。

フラットロケーションリング

フラット ロケーション リングは、金型の位置合わせにシンプルで薄型のソリューションを提供します。これらのリングは、スペースが限られている用途に適しています。円錐形や円筒形のオプションと同じレベルのセルフセンタリングは提供されないかもしれませんが、多くのシナリオで位置合わせを効果的に維持できます。

調整可能な位置リング

調整可能な位置リングは柔軟性を考慮して設計されています。さまざまな金型設計や製造要件に合わせて変更できます。この適応性は、金型を頻繁に変更したり、部品設計のバリエーションに対応する必要があるメーカーにとって特に便利です。調整可能なリングは、大規模な再作業を必要とせずに精度を維持するのに役立ちます。

位置決めピンとブッシング

従来の位置決めリングとは異なり、位置決めピンとブッシングは位置合わせプロセスに不可欠です。これらのコンポーネントは、正確な位置決めを確実にするために、位置決めリングと連動して機能します。位置決めピンは、金型の半分の対応する穴にフィットし、射出プロセス中の安定性と位置合わせのレベルをさらに高めます。

重要な考慮事項

ロケーション リングの材料の選択は重要です。射出成形に伴う高圧、高温、摩耗に耐えられるものでなければなりません。ロケーション リングに使用される一般的な材料は次のとおりです。

1. 鋼鉄高強度鋼は、耐久性に優れ、過酷な条件下でも寸法安定性を維持できるため、よく使用されます。
2. 硬化鋼: 硬化鋼は耐摩耗性がさらに向上し、大量生産に適しています。
3. 合金鋼: 特定の組成を持つ合金鋼は、耐腐食性と熱安定性が向上します。
4. セラミック材料: 極端な用途では、優れた耐熱性と硬度を備えたセラミック材料が使用される場合があります。

ロケーションリングの使用に関するベストプラクティス

位置情報リングが最大限に機能していることを確認するためのベスト プラクティスをいくつか紹介します。

• 定期点検: 位置リングに摩耗や損傷の兆候がないか注意してください。精度を維持するために、必要に応じて交換してください。
• 適切なインストール: リングが正しくしっかりと取り付けられていることを確認してください。リングが緩んでいたり、不適切に取り付けられていると、位置合わせの問題が発生する可能性があります。
• クリーニングとメンテナンス: ロケーション リングを定期的に清掃して、パフォーマンスに影響を与える可能性のあるゴミや残留物を取り除いてください。

まとめ

ロケーション リングは射出成形の最も魅力的な部分ではないかもしれませんが、間違いなく最も重要な部分の 1 つです。正確な位置合わせを保証し、金型を保護することで、高品質の部品を一貫して製造するのに役立ちます。
