金型フロー解析：欠陥の削減と生産性の向上

In 金型製造小さな誤差でも製品の品質に影響を与える可能性があるため、精度は非常に重要です。モールドフロー解析は、射出プロセスをシミュレートし、材料の流れ、冷却、応力点を予測することでリスクを軽減します。これにより、エンジニアは設計を最適化し、生産前に効率を改善して、正確でコスト効率の高い結果を確保できます。

ここでは、モールドフロー解析によって新しい金型開発のリスクを軽減し、各製造ステップが精度と効率の基準を満たすようにする方法を説明します。これにより、コスト超過を防ぐだけでなく、設計から市場への移行を加速できます。

金型流動解析がなぜ重要なのか?

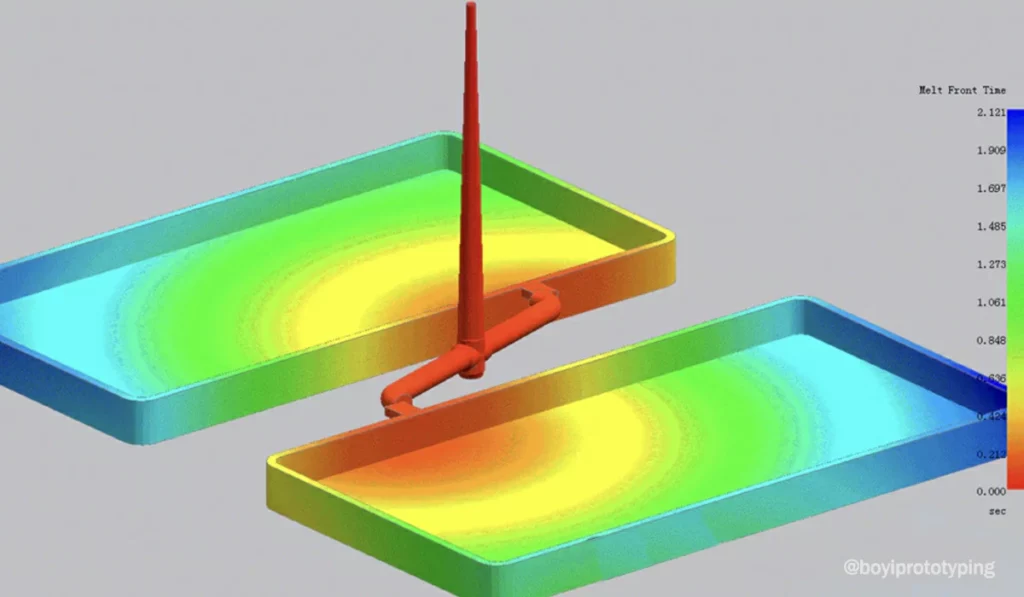

モールド フロー解析 (MFA) は、モールド フロー シミュレーションとも呼ばれ、主にプラスチック業界で使用されているコンピューター ベースのシミュレーション技術で、金型内のプラスチック溶融物の流動、冷却、凝固、成形プロセスを予測および分析します。この技術により、メーカーは製品の最終的な形状、寸法、応力分布、残留応力、反り、溶接ラインの位置、その他の重要な特性を予測できます。データ シミュレーション ソフトウェアを活用することで、モールド フロー解析は射出成形プロセスの仮想的な複製を可能にし、金型とプラスチック部品の設計を評価および改良するための重要なデータを生成します。

この分析を行わないと、メーカーは反り、ヒケ、ボイド、そして ウェルドライン初期段階のシミュレーションを通じて、金型フロー解析は貴重な洞察を提供し、製造業者が実際の生産が始まる前に部品設計、金型設計、および処理条件を最適化できるようにします。

モールドフロー解析はいつ使用すればよいですか?

金型流動解析（MFA）は、金型設計のさまざまな段階で適用する必要があります。 射出成形 製品の品質を最大化し、リスクを最小化し、製造効率を最適化するプロセス。次のシナリオは、MFA が最も効果的な場合を示しています。

• 既存の生産における欠陥を解決します。
• 設計上の欠陥を早期に特定して修正します。
• ツール投資の前に金型設計を検証します。
• 成形中にさまざまな材料がどのように機能するかを比較します。
• 欠陥を回避するために新しい設計を最適化します。
• 変更によって新たな問題が発生しないことを確認します。
• 許容誤差が厳しい部品の問題を防止します。
• プロセスを最適化して、欠陥のない生産を高速化します。

モールドフロー解析の主な利点

モールドフロー解析 (MFA) は、射出成形プロセスを最適化し、部品の品質と生産効率の両方を向上させるためにいくつかの重要な利点を提供します。これらの主な利点は次のとおりです。

1. 欠陥防止

MFAにより、メーカーは溶接ライン、エアトラップなどの潜在的な問題を検出し、対処することができます。 ヒケ物理的な金型を作成する前に、ショート ショットや成形プロセスを事前にシミュレートします。MFA では、成形プロセスを事前にシミュレートすることで、最終製品に欠陥が発生する可能性を最小限に抑え、部品の不良品を減らして全体的な品質を高めます。

2. コストと時間の節約

MFA は、潜在的な設計上の欠陥やプロセスの非効率性を早期に特定することで、コストのかかる金型の再加工や生産中の試行錯誤による調整の必要性を減らします。開発時間を短縮し、材料の無駄を最小限に抑えることで、製品ライフサイクル全体にわたって大幅なコスト削減につながります。

3. 材料の最適化

MFA は、射出成形中にさまざまなプラスチック材料がどのように機能するかについて貴重な洞察を提供します。エンジニアは、流動特性、収縮率、機械的特性を評価して、機能性と製造可能性の適切なバランスを確保することで、アプリケーションに最適な材料を選択できます。

4. 部品性能の向上

MFA は、圧力分布、冷却効率、収縮などの重要な要素を分析することで、金型設計を最適化し、部品が性能基準を満たすようにします。これにより、反りや寸法の不正確さのリスクが軽減され、部品の性能と耐久性が向上します。

5. 強化されたプロセス制御

MFA シミュレーションは、射出速度、圧力、冷却時間などのプロセス パラメータに関する詳細な情報を提供するため、メーカーは射出成形プロセスを微調整して一貫性を向上させることができます。このレベルの制御により、大規模な操作でも高品質の部品を繰り返し生産できます。

6. サイクルタイムの短縮

MFA は、金型内の温度分布を均一にすることで、冷却段階の最適化に役立ちます。これにより冷却時間が短縮され、全体的なサイクル時間が短縮され、品質を損なうことなく生産効率が向上します。

7. 持続可能な製造

MFA は、材料の無駄を減らし、エネルギーの使用を最適化し、手直しやスクラップの必要性を最小限に抑えることで、持続可能性と資源の保全に向けた業界のトレンドに沿って、より持続可能で環境に優しい製造プロセスに貢献します。

モールドフロー解析の手順

1. 準備:
   • 目標を定義する: 解析が新規金型用か既存金型用かを明確にします。
   • データを収集します: 製品の 3D モデル、金型構造、材料特性、プロセス パラメータなど、関連する設計データとプロセス データをすべて収集します。
   • 材料特性フィッティング: レオロジー、熱伝導率、PVT (圧力-体積-温度) 挙動、フィラーのアスペクト比などの材料特性の UDB ファイルを準備します。
2. ソフトウェアの選択:
   • プロジェクトの要件に基づいて、Moldflow や Moldex3D などの適切な金型流動解析ソフトウェアを選択します。
3. メッシュ生成:
   • 解析精度に不可欠な高品質のメッシュを作成します。
   • 自由な境界がないことを確認します。
   • 両面フロー解析において、両方の表面のグリッド ポイントの一致率を 90% 達成します。
   • 平均三角形のアスペクト比を 3:1 未満、最大 6:1 に維持します。
   • メッシュの交差と重複を避けてください。
4. 材料パラメータの定義:
   • メルトフローインデックスや熱膨張係数などの材料パラメータを正確に定義します。
5. プロセスパラメータ設定:
   • 射出速度、圧力、保持圧力など、実際の成形機の能力に基づいて射出成形パラメータを設定します。
6. 充填分析:
   • 金型流動解析の最初のステップでは、溶融物が金型キャビティをどのように充填するかに焦点を当てます。
   • 射出/保持圧力の切り替えポイントが射出プロセスの 95% から 99% の間で発生するようにします。
   • 金型出口での圧力分布を監視してバランスと対称性を確保し、材料の収縮の不一致や不適切な保持圧力につながる過剰な圧力を防止します。
7. 冷却分析:
   • 金型冷却システムの効率を評価して、プラスチック部品の均一な冷却を確保し、変形を防止します。
8. 反り解析を行うことが出来ます。:
   • 冷却および凝固中に起こり得る変形を予測し、金型設計の修正の基礎を提供します。
9. 検証:
   • 金型フロー解析ソフトウェアにインポートされた形状モデルが実際の金型と一致していることを確認し、重要な機能が失われないようにします。
   • 射出速度や保持圧力など、実際の生産に一致するプロセス パラメータを使用します。
10. 継続的改善:
    • 材料パラメータの精度を維持するために、ソフトウェア内の材料データベースを定期的に更新します。

金型流動解析の実際の応用

モールドフロー解析は、自動車、医療機器、家電、航空宇宙など、さまざまな業界で広く使用されています。たとえば、 自動車産業MFAは、ダッシュボード、バンパーシステム、ヘッドライトハウジングなどの重要なコンポーネントが厳しい性能と安全基準を満たしていることを保証します。 医療機器製造MFA は、注射器本体やインプラント機器など、厳しい許容誤差と厳格な規制要件を満たす必要がある部品の製造に不可欠です。金型設計と射出プロセスを最適化することで、MFA はこれらのコンポーネントに機能を損なう可能性のある欠陥がないことを保証します。

一般的な金型流動解析ソフトウェアのオプション

モールド フロー解析には複数のソフトウェア ソリューションが用意されており、それぞれが射出成形プロセスのさまざまなニーズに合わせて独自の機能と性能を備えています。最も人気のあるオプションをいくつか紹介します。

ソフトウェア	説明	主な機能
オートデスク モールドフロー	射出成形プロセスをシミュレートするための包括的なツール。	– 豊富な材料データベース –ユーザーフレンドリーなインターフェース – 高度なシミュレーション機能
モルデックス3D	詳細な金型フロー解析のための精度重視のソフトウェア。	– 3Dフロー解析 – 冷却と反りのシミュレーション – 繊維配向解析
SolidWorksプラスチック	SolidWorks に統合されており、設計中に金型解析を行うことができます。	– リアルタイム分析 – 直感的なUI – 詳細なレポート – CAD統合
シーメンス Simcenter	射出成形金型のマルチフィジックス シミュレーションを提供するスイートの一部です。	– 高度な材料モデリング – 他のツールとの統合 – カスタマイズ可能なワークフロー
ANSYSディスカバリーライブ	リアルタイムの設計フィードバックを実現するインタラクティブなシミュレーション ツール。	– 即時フィードバック – CAD統合 – 分野を超えた包括的な分析
竹デザインモールドフロー	金型設計とプロセス最適化のための専用ツール。	– 使いやすいインターフェース – クイックシミュレーション – レポートおよび視覚化ツール
コムソル マルチフィジックス	射出成形機能を備えたマルチフィジックス シミュレーション ソフトウェア。	– マルチフィジックスシミュレーション – カスタマイズ可能なモデリング – 高度な後処理ツール

まとめ

モールドフロー解析は、射出成形プロセスの精度、効率、持続可能性を高める強力なツールです。金型内の溶融プラスチックの流れをシミュレートすることで、エンジニアは潜在的な問題を予測して対処し、設計を最適化し、一貫した部品品質を確保できます。材料の選択からゲート設計まで、MFA は金型開発プロセスのすべての段階で重要な役割を果たし、高品質で信頼性の高いプラスチック部品が求められる業界でメーカーが競争力を維持できるよう支援します。
