ナイロン射出成形：ガラス繊維入りナイロンの温度最適化

ナイロンは、強度、耐久性、耐摩耗性、耐薬品性で知られ、射出成形で広く使用されている多用途の熱可塑性プラスチックです。この記事では、ナイロン射出成形温度の詳細を詳しく調べ、ガラス繊維入りナイロンの特徴と用途について説明します。

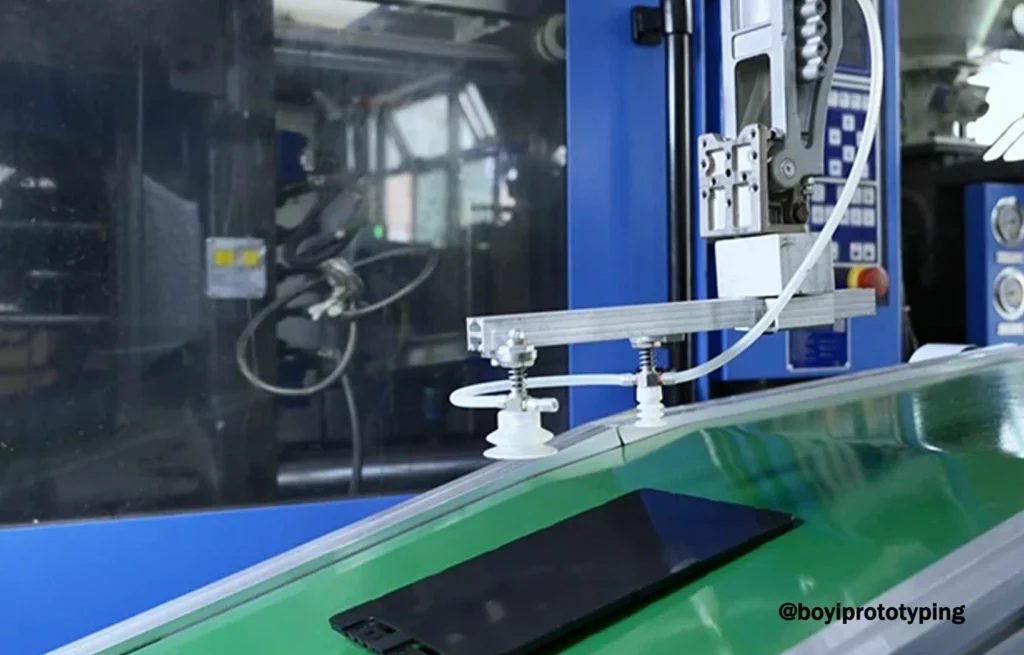

ナイロン射出成形とは何ですか?

ナイロン射出成形は、溶融ナイロンを金型のキャビティに注入して複雑で高精度のプラスチック部品を製造する製造プロセスです。多用途の熱可塑性プラスチックであるナイロンは、高強度、強靭性、耐摩耗性、耐薬品性など、優れた機械的特性で知られています。このプロセスは、自動車、電子機器から消費財、工業用途まで、さまざまな業界で広く利用されています。

ナイロン射出成形の目的は何ですか?

ナイロン射出成形は、その優れた特性により、さまざまな業界で重要な目的に使用されています。複雑で精密な部品を効率的に製造するために使用され、 大量生産ナイロンは機械的強度が高く、軽量で、耐薬品性と耐摩耗性に優れているため、自動車、航空宇宙、消費財分野の耐久性のある部品の製造に広く使用されています。以下では、ナイロン射出成形の利点について詳しく説明します。読み進めてください。

ナイロン素材の特性

ナイロンは、その優れた機械的特性と物理的特性により、さまざまな用途に適した広く使用されている熱可塑性プラスチックです。詳細な比較を提供します。

プロパティ	ナイロン11	ナイロン12	ナイロン46	ナイロン66	ナイロン66 30%GF	ナイロン6
密度（g /cm³）	1.04	1.31	1.20	1.17	1.38	1.14
吸水率（％）	1.9	1.5	2.8	2.6	0.9	1.3
融点（°C）	190-200	178-180	295	255-265	255-265	215
熱伝導率 (W/mK)	0.28	0.25	0.30	0.30	0.35	0.29
比熱容量 (J/gK)	1.7	1.5	1.6	1.7	1.6	1.7
ガラス転移温度 (°C)	46	45	80	50	50	47
降伏点引張強度（MPa）	37.1	46.1	73.9	72.5	155	84
破断点伸び (%)	119	67.4	43.4	47.1	4.03	50-100
曲げ弾性率（GPa）	0.948	5.66	2.64	3.09	7.96	2.5
曲げ降伏強度（MPa）	55	119	136	108	229	110
衝撃強さ(J/m)	80	70	60	90	120	90
圧縮強度(MPa)	60	55	100	85	150	70
乾燥温度（℃）	90	92.6	93.7	81	82.2	80
乾燥時間（時間）	4-6	4-6	4-6	4-6	4-6	4-6
融点（℃）	261	224	303	279	285	250-260
金型温度（℃）	48.9	70.7	103	74.9	86.1	70-90
射出圧力(MPa)	50-100	50-100	80-120	70-120	80-150	60-120

ナイロン射出成形のメリット

ナイロン射出成形は、幅広い用途に適した優れた特性を持つナイロンの製造プロセスとして人気があります。射出成形にナイロンを使用する主な利点は次のとおりです。

高温耐性

ナイロン射出成形の注目すべき利点の 1 つは、高温に耐えられることです。ナイロンは高温でも機械的特性を維持するため、自動車のエンジン フード下の部品や産業機械などの用途に最適です。この熱安定性により、ナイロン部品は耐熱性が極めて重要な環境でも確実に機能します。

低溶融粘度

ナイロンの溶融粘度が低いため、射出成形プロセスで大きなメリットが得られます。この特性により、ナイロンは複雑な金型設計に容易に流れ込むため、精密で詳細な部品が確実に製造されます。さらに、粘度が低いため、高い射出圧力の必要性が減り、金型や機械の寿命が延びます。金型充填が容易なため、サイクル タイムも短縮され、生産効率が向上します。

耐疲労性

ナイロンは優れた耐疲労性を備えているため、周期的な負荷がかかる用途に適しています。この特性により、ナイロン部品は大きな劣化を伴わずに繰り返しの負荷と除荷のサイクルに耐えることができ、動的用途における信頼性を確保します。ギア、ベアリング、ブッシングなどの部品は連続的に動作し、一貫したパフォーマンスが求められることが多いため、ナイロンの耐疲労性の恩恵を受けます。

耐薬品性と耐摩耗性

ナイロンは化学薬品や摩耗に強いため、過酷な環境にさらされる部品に最適です。この耐久性により、ナイロン部品はさまざまな化学薬品や研磨剤にさらされても簡単に劣化せず、製品の寿命が延びます。自動車、産業機器、消費者向け製品などの用途では、厳しい条件下でも完全性を維持できるナイロンの能力が活かされています。

引張強度と機械強度

ナイロンの高い引張強度と機械的強度は、耐久性と信頼性に優れた部品を製造するための強固な基盤となります。これらの特性により、ナイロン部品は破損や変形を起こさずに大きな負荷に耐えることができ、構造的完全性が確保されます。高い耐荷重能力により、ナイロンは、性能と耐久性が最も重要となる航空宇宙、自動車、産業用途の重要な部品に適しています。

ナイロンプラスチック素材にはどのような種類がありますか?

多用途性と優れた機械的特性で知られるナイロン プラスチックにはさまざまなタイプがあり、それぞれが特定の用途と性能要件に合わせて調整されています。最も一般的に使用されるナイロン プラスチック材料のタイプをいくつか紹介します。

ナイロン6

ナイロン 6 はポリカプロラクタムとも呼ばれ、強度、柔軟性、耐薬品性のバランスに優れているため、さまざまな用途に広く使用されている多用途の素材です。他のナイロンに比べて融点が低いため、加工が容易です。

ナイロン66

ナイロン 66 は、優れた強度、剛性、高融点を持つことで知られています。このタイプのナイロンは、自動車や工業用部品など、高い機械的性能と耐熱性が求められる用途でよく使用されます。

ナイロン11

再生可能な資源から得られるナイロン 11 は、優れた柔軟性、耐衝撃性、低吸湿性を備えています。自動車の燃料ラインやフレキシブル チューブなど、過酷な環境での耐久性が求められる用途に最適です。

ナイロン12

ナイロン 12 は、湿気、化学薬品、摩耗に対する優れた耐性を備えています。耐久性と低吸水性が不可欠な自動車部品から消費財まで、幅広い用途に使用されています。

ナイロン46

ナイロン 46 は、高い耐熱性と機械的強度を特徴としています。高温環境でも優れた性能を発揮し、熱安定性が重要となる自動車や電気用途でよく使用されます。

ガラス繊維入りナイロン

ガラス繊維入りナイロンは、ナイロン樹脂にガラス繊維を加えて作られた複合材料です。通常、重量の 30% ～ 50% のガラス繊維がナイロンの機械的特性を高め、強度と剛性を高め、衝撃や熱に対する耐性を高めます。

ナイロン素材を加工する際に考慮すべきことは何ですか?

温度制御

両方の 溶融温度と金型温度 注意深く制御する必要があります。適切な流動性と適切な重合を保証するために、溶融温度は、使用するナイロングレードごとに指定された範囲内にする必要があります。また、最適な部品寸法、表面仕上げ、機械的特性を実現するために、金型温度も制御する必要があります。温度制御が一定でないと、 反り表面品質の悪さ、その他の欠陥。

水分

ナイロンは吸湿性があり、環境から水分を吸収するため、その特性に大きく影響します。水分が多すぎると、ボイド、気泡、表面仕上げ不良などの欠陥が生じる可能性があります。そのため、加工前にナイロン樹脂を事前に乾燥させることが不可欠です。材料が十分に乾燥し、射出成形中に問題が発生しないようにするには、推奨される乾燥温度と乾燥時間を厳守する必要があります。

収縮

ナイロン素材は冷えると収縮する傾向があり、最終製品の寸法精度と安定性に影響を与える可能性があります。この要因を考慮した金型を設計するには、使用する特定のナイロングレードの収縮特性を理解することが不可欠です。収縮を考慮し、適切な処理条件を使用するなど、適切な金型設計を行うことで、希望の寸法を実現し、反りや寸法の不一致のリスクを軽減できます。

ナイロンは溶融粘度が低いため、金型に容易に流れ込みますが、複雑なデザインを最適に充填するには、注意深い監視も必要です。正確な粘度を維持することは、精密で高品質の部品を製造するために不可欠です。ナイロンのグレードや添加剤の違いによる粘度の変化に対応するために、処理パラメータの調整が必要になる場合があります。

射出速度

射出速度が速いと、金型を素早く充填できるため、サイクル タイムが短縮され、生産効率が向上します。ただし、速度が速すぎると、フロー マーク、反り、内部応力の増加などの欠陥が発生する可能性があります。射出速度を制御することで、金型のスムーズな充填、材料の適切なパッキング、表面仕上げの向上が保証されます。これは、複雑な部品や高精度の部品にとって特に重要です。

ガス処理

射出成形プロセス中に、材料からガスが放出され、最終製品に気泡、空隙、焼け跡などの問題が生じることがあります。金型の適切な通気と適切な処理パラメータの使用は、ガス放出の問題を軽減するのに役立ちます。さらに、処理前に材料が十分に乾燥していることを確認することで、成形中に放出されるガスの量を減らすことができます。

射出圧力

金型を完全に充填し、 射出成形の欠陥 ショート ショットや不完全な充填など、さまざまな問題が発生する可能性があります。ただし、圧力が高すぎると、バリが発生したり、金型が損傷したりする可能性があります。金型と最終製品の整合性を維持しながら金型が適切に充填されるようにするには、射出圧力のバランスをとることが不可欠です。具体的な圧力要件は、ナイロン グレードと部品の設計によって異なります。

ナイロン樹脂射出成形温度条件

ナイロン射出成形で最適な結果を得るには、プロセス全体にわたって温度を正確に制御する必要があります。考慮すべき重要な温度パラメータは次のとおりです。

1. 溶融温度
   • 標準ナイロン: 充填されていないナイロン (通常はナイロン 6 またはナイロン 66) の溶融温度は、通常 230°C ～ 290°C (446°F ～ 554°F) の範囲です。この範囲を維持することで、ナイロンが金型のキャビティにスムーズに流れ込むようになります。
   • ガラス繊維入りナイロン: ガラス繊維入りナイロンは、溶融物の粘度を高めるガラス繊維が含まれているため、通常、260°C ～ 310°C (500°F ～ 590°F) のわずかに高い溶融温度を必要とします。
2. 金型温度
   • 標準ナイロン: 充填されていないナイロンの金型温度は、通常 80°C ～ 100°C (176°F ～ 212°F) に維持されます。適切な金型温度は、望ましい表面仕上げと寸法安定性を実現するために重要です。
   • ガラス繊維入りナイロン: ガラス繊維入りナイロンの場合、金型温度は若干高めに設定する必要があります。通常は 90°C ～ 120°C (194°F ～ 248°F) です。これにより、内部応力が軽減され、成形品の機械的特性が向上します。
3. バレル温度プロファイル
   • 均一な溶融を保証し、熱劣化を最小限に抑えるために、バレルの温度プロファイルは、供給ゾーンからノズルに向かって徐々に上昇するように設定する必要があります。ナイロンの一般的な温度プロファイルは次のようになります。
     • 供給ゾーン: 230°C (446°F)
     • 圧縮ゾーン: 250°C (482°F)
     • 計量ゾーン: 270°C (518°F)
     • ノズル: 280°C (536°F)

ナイロンと他の一般的なプラスチック材料の違い

ナイロンは、いくつかの重要な点で他の一般的なプラスチック素材とは一線を画しています。ポリエチレン (PE) やポリプロピレン (PP) などの従来のプラスチックとは異なり、ナイロンは、優れた強度、靭性、汎用性で知られる合成熱可塑性ポリマーです。以下に、いくつかの顕著な違いを挙げます。

特性	ナイロン	ポリエチレン（PE）	ポリプロピレン（PP）	ポリカーボネート（PC）
強度と耐久性	高い引張強度、靭性	適度な強度	適度な強度	高い耐衝撃性、強靭性
耐薬品性	化学薬品や湿気に強い	水や化学薬品に耐性がある	水や化学薬品に耐性がある	油、化学薬品に耐性がある
温度性能	良好な熱安定性	限られた耐熱性	適度な耐熱性	高耐熱性
加工性	機械加工や射出成形が容易	成形が容易で、加工が柔軟	成形しやすく、加工も多彩	多用途で成形しやすい
環境影響	リサイクル可能、持続可能	リサイクル可能、広くリサイクルされている	リサイクル可能、広くリサイクルされている	リサイクル可能、生分解性のオプション

ナイロン射出成形設計ガイドライン

ナイロン射出成形の設計では、最適な部品の品質と製造可能性を確保するために、いくつかの重要な要素を慎重に考慮する必要があります。

ドラフト角度

部品設計にドラフト角度を含めると、金型からの取り出しが容易になり、成形プロセス中の摩擦が軽減されます。ナイロン部品の場合、通常、片側 1 ～ 2 度のドラフト角度で十分ですが、背の高い形状や複雑な形状の場合は、より深いドラフトが必要になることがあります。すべての垂直面にわたって均一なドラフトを確保すると、成形不良を防ぎ、部品の品質を一定に保つことができます。

壁の厚さ

壁の厚さを均一に保つことは、次のような問題を防ぐために重要です。 ヒケ、反り、または不均一な冷却が発生します。ナイロン部品の推奨壁厚は、部品の形状とサイズに応じて、通常 0.8 mm ～ 3 mm の範囲です。厚いセクションでは、より長い冷却時間が必要になる場合があり、サイクル時間と生産効率に影響します。

部品の公差

ナイロン射出成形では厳しい公差を実現できますが、設計では材料の収縮と金型の状態を考慮する必要があります。ナイロン部品の一般的な公差ガイドラインは、部品のサイズと複雑さに応じて、+/- 0.05 mm から +/- 0.2 mm の範囲です。機能要件を満たしながら実現可能な公差を確立するには、設計者と成形業者の緊密な連携が不可欠です。

半径

コーナーと遷移部分に十分な半径を組み込むと、応力集中を軽減し、負荷がかかった状態で部品が破損するリスクを最小限に抑えることができます。内部コーナーには最小 0.5 mm の半径が推奨されますが、材料の流れを容易にし、金型の充填をスムーズにするには、外部半径は少なくとも 1 mm にする必要があります。

ナイロン射出成形の応用例

ナイロン射出成形は、そのユニークな特性と汎用性により、さまざまな業界で幅広く使用されています。ナイロン射出成形が一般的に利用されている主な用途は次のとおりです。

• エンジン部品
• インテリアパーツ
• ボンネット下の部品
• コネクタとハウジング
• ケーブル管理
• スポーツ用品
• 家庭用品
• 道具と機材
• 機械部品
• パイプ継手
• 手術器具
• 補綴

射出成形によるナイロンの特性を活用することで、メーカーは業界全体の多様な用途ニーズを満たすことができ、製品の高性能、耐久性、信頼性を確保できます。

ナイロン射出成形の課題

ナイロン射出成形には、製造業者が効果的に管理しなければならないいくつかの課題があります。これには、冷却中の大幅な収縮、欠陥につながる水分吸収、金型充填に影響する高い溶融粘度、工具摩耗の原因となる研磨性、部品の潜在的な反りなどが含まれます。これらの課題に対処するには、成形パラメータの正確な制御、適切な金型設計、およびさまざまな用途でナイロン成形部品の一貫した品質と性能を確保するための効果的な成形後プロセスが必要です。

BOYIによるナイロン射出成形

ナイロン射出成形の威力を知る ボーイプロジェクトで高温、化学薬品への暴露、摩耗条件に耐えられるプラスチック部品が求められる場合、ナイロンが理想的な選択肢となります。BOYI では、専門知識と専門チームを組み合わせ、ナイロン射出成形のニーズに優れた結果を提供します。

最初のプロトタイプから本格的な生産まで、当社はシームレスな製造工程を保証します。当社の精度と品質への取り組みにより、お客様の部品が最高の性能と耐久性の基準を満たすことが保証されます。BOYIに今すぐお問い合わせいただき、ナイロンがどのように機能するかをご覧ください。 射出成形 あなたのプロジェクトを向上させることができます。今すぐ見積もりを依頼して、業界でBOYIが他社と一線を画す信頼性の高いサービスと迅速な対応を体験してください。
