オーバーモールディングプロセスを理解する: 完全ガイド

オーバーモールディング プロセスでは、複数の材料を 1 つの部品に組み合わせて、耐久性を高め、美観を改善し、機能性を追加します。オーバーモールディングの仕組み、その利点、そして正確な技術と専門的なエンジニアリングによって製品設計をどのように改善できるかを学びます。

オーバーモールディングプロセスとは何ですか?

まず、基本を理解しましょう。オーバーモールディング プロセスは、2 つの異なる材料を組み合わせて 1 つの統合製品を形成する、複数のステップから成る製造方法です。まず、通常 ABS やナイロンなどの硬質プラスチックで作られたベース コンポーネントまたは基板を成形します。基板が冷却されて硬化した後、2 番目の材料 (多くの場合、より柔らかく柔軟な熱可塑性エラストマー (TPE)) がその上または周囲に直接成形されます。その結果、グリップ、耐衝撃性、防水性などの機能が強化された耐久性のあるマルチマテリアル部品が、二次組み立てを必要とせずに得られます。

このプロセスは、自動車、医療機器、電子機器などの業界で広く使用されており、さまざまな材料特性を組み合わせて最適なパフォーマンスを実現する複雑で高性能な製品を生み出します。

オーバーモールドの種類

すべてのオーバーモールディングが同じように作られているわけではありません。一般的なタイプをいくつか紹介します。

• インサート成形: 射出成形前に、あらかじめ成形されたインサートを金型内に配置します。ねじ山、電気部品、その他の機能要素を追加するのに最適です。
• ツーショット成形ここでは、2 つの異なる材料が同じ金型に順番に注入されます。これにより、複数の材料特性を持つ複雑なデザインを作成できます。
• エラストマーによるオーバーモールディング: シリコンや TPU (熱可塑性ポリウレタン) などのエラストマーは、柔軟性とグリップ性に優れているため、よく使用されます。ハンドル、グリップ、シールなどに最適です。

オーバーモールド材料

オーバーモールド プロセスの成功には、材料の選択が重要です。強力な結合を確保するには、材料の互換性がなければなりません。ベース材料 (基板) は、多くの場合、硬質プラスチックまたは金属ですが、オーバーモールド材料は通常、より柔らかく、柔軟性の高い熱可塑性エラストマー (TPE) またはゴムです。

• ABS
• ポリカーボネート（PC）
• ポリプロピレン（PP）
• ナイロン（PA）
• 熱可塑性エラストマー（TPE）
• シリコーンゴム
• ポリウレタン（PU）
• 液状シリコーンゴム（LSR）

オーバーモールディングを使用する理由は何ですか?

オーバーモールディングには、多くの業界で好まれる製造方法となるいくつかの利点があります。

• 保護層が追加され、製品の摩耗に対する耐性が向上します。
• 製品の見た目と感触を向上させ、洗練されたモダンなデザインを実現します。
• オーバーモールド部品は、断熱性、衝撃吸収性、グリップ性に優れていることが多く、さまざまな用途でより機能的になります。
• オーバーモールディングにより、複数の色、質感、仕上げを使用でき、最終製品の視覚的な魅力が向上します。
• オーバーモールディングにより、材料間の密閉性が高まり、コンポーネントが水、ほこり、その他の汚染物質から保護されます。
• オーバーモールディングにより、二次加工や組み立て工程の必要性が減り、生産コストの削減につながります。
• 基板とオーバーモールド材料の結合により、過酷な条件に耐えられる耐久性のある製品が生まれます。

課題と考慮事項

オーバーモールディングには数多くの利点がありますが、課題もいくつかあります。材料間の強力な結合を実現するには、基板とオーバーモールド材料の適切な組み合わせを選択する必要があります。さらに、反り、バリ、不適切な結合などの欠陥を回避するには、射出プロセスを正確に制御する必要があります。オーバーモールディングでは、特に 2 ショット プロセスの場合、金型設計の複雑さとツール コストも増加する可能性があります。

オーバーモールディングプロセスはどのように機能しますか?

オーバーモールディングプロセスには、主に次の 2 つのステップが含まれます。

1. 基板成形: 通常はプラスチックまたは金属などの硬質材料を成形してベース部品 (基板) を作成します。この基板を冷却して固化させます。
2. オーバーモールド射出成形: 2 番目の材料 (通常はより柔らかい熱可塑性エラストマー (TPE) またはゴム) が、別の金型で基板の上または周囲に注入されます。2 つの材料が結合して、1 つの一体化された部品を形成します。

結合は化学的および機械的なメカニズムによって行われます。化学結合は注入中に発生し、基板設計のアンダーカットにより 2 つの材料が固定されて機械的結合が強化されます。

製造業でオーバーモールディングを使用するタイミングを評価する

• パフォーマンスとユーザー エクスペリエンスを向上させるために複数の材料を統合する必要がある製品に最適です。
• 類似部品を大量に効率的かつコスト効率よく製造するのに最適です。
• プロセス中の反り、バリ、または不完全な充填を防ぐために、一貫した壁の厚さが必要な場合に不可欠です。
• 初期のツールコストが時間の経過とともに正当化される、持続的な生産ニーズがあるプロジェクトに適しています。
• 製品の耐衝撃性、防水性、グリップ性の向上が必要な場合に推奨されます。
• 見た目の魅力と触感の品質が重要な用途にはオーバーモールディングを使用します。
• ソフトタッチのオーバーモールドの利点を生かした、快適で使いやすい製品の作成に最適です。
• シールやガスケットなどの機能的特徴を設計に直接組み込む場合に適しています。
• 単一の部品で色の多様性や表面テクスチャの変化を必要とするアプリケーションに効果的です。
• 製造パートナーと協力してプロジェクトの仕様を評価し、オーバーモールディングが最適なアプローチであるかどうかを判断します。

オーバーモールド製品の例:

1. 手術器具ハンドル
2. 電話ケース
3. ギアシフトノブ

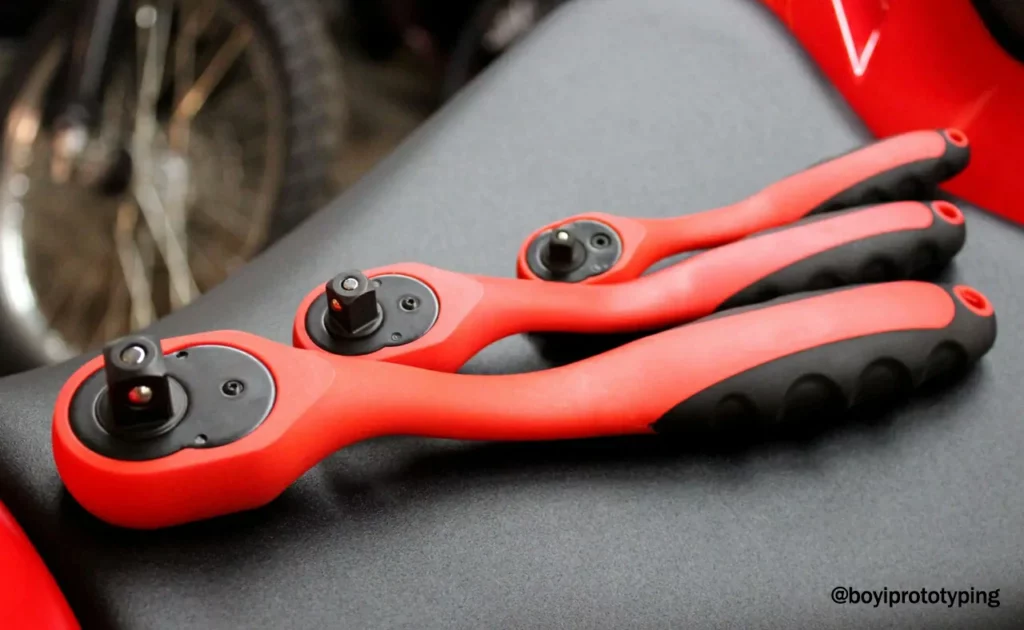

4. ツールハンドル
5. キッチン用スパチュラ
6. テニスラケット
7. ヘルメット
8. 歯ブラシ
9. 電気コネクタ
10. 椅子の脚
11. リモコン
12. 自転車のグリップ
13. 自動車用ボタン
14. 補聴器
15. フィットネス機器のハンドル

オーバーモールディングとインサート成形：どちらを選ぶべきでしょうか？

オーバーモールディングは、熱可塑性プラスチックやゴム、複数の層、色を含んだデザインで、基板と二次層の製造の両方を制御する場合に最適です。このプロセスは、分解が不要なアプリケーションに特に適しています。その結果、まとまりのある最終製品が完成します。逆に、 インサート成形 金属または電子部品で作られたプレハブ基板を扱っていて、しっかりとした統一された部品が必要な場合に適しています。

基準	オーバーモールドを選択	インサート成形を選択してください
材料	熱可塑性プラスチックおよび/またはゴムで作られた完成品	プレハブ基板（金属、ワイヤー、コンピュータ部品）
設計の複雑さ	複数のレイヤー、素材、色	1つの固体
製造責任	基板と二次層の両方の製造	既存の基板を活用する
アセンブリ 要件	完成した作品を分解する必要はありません	完成品は単一の固体部品として意図されている

これらの製造方法は連携して使用できるため、さまざまな設計や機能のニーズに適応できる柔軟性が得られることに留意することが重要です。これらのガイドラインを理解することで、プロジェクトに最適なアプローチを確実に選択できるようになります。

まとめ

消費者向け製品の人間工学の改善、自動車部品の耐久性の向上、よりユーザーフレンドリーな医療機器の開発など、オーバーモールディングは幅広いイノベーションの可能性を提供します。複雑な材料の組み合わせによる高性能製品の開発を目指す業界にとって、オーバーモールディングは材料と成形技術の進歩とともに進化し続ける理想的なソリューションです。
