プロトタイプツールとは何ですか?詳しい説明

製品開発と設計の領域では、プロトタイプ ツールは、概念化と最終化の間のギャップを埋める上で極めて重要な役割を果たします。これは設計から製造までのプロセスにおける重要なステップであり、設計者、エンジニア、製造業者が本格的な製造に着手する前に製品設計を視覚化し、テストし、反復できるようになります。

この記事は、プロトタイプ ツール、そのアプリケーション、および利点について詳しく説明することを目的としています。プロトタイプ ツールとは何かを理解するために読み続けてください。

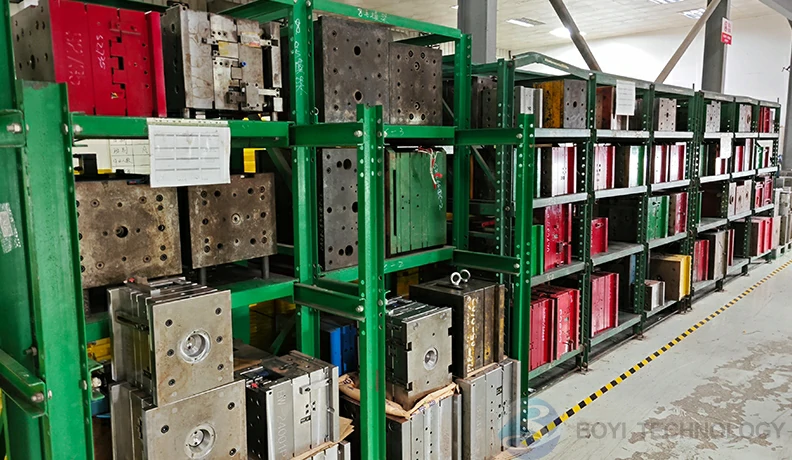

プロトタイプツールの紹介

プロトタイプツールは、プロトタイプモールド、ラピッドツール、ソフトツールとも呼ばれ、通常はアルミニウムまたは低炭素鋼で作られています。基本的には、製造業者の学習ツールとして機能し、プラスチック部品の製造に使用される射出成形ツールでもあります。これにより、部品の製造が可能になります。 少量射出成形これにより、最終的な大量生産のための硬質鋼工具に多額の投資をしたり準備したりする必要がなくなり、製造時間とコストを削減できます。

このタイプのプロトタイプ ツールは、メーカーが新製品開発を初期段階で検証およびテストするのに特に適しています。プロトタイプ ツールは通常、生産ツールの総コストの 20 ～ 40% を占めます。これは重要な投資ではありませんが、長期的にはお金を節約できます。その他のプロトタイプ作成オプションには次のものがあります。 CNC加工、真空鋳造、または 3D プリントのいずれかが、より速く、より安価である可能性があります。

製品開発プロセスをスピードアップする方法、または量産前に製品設計をテストおよび検証する方法をお探しですか?その場合は、BOYI プロトタイプ ツールを利用する必要があります。当社には経験豊富な技術者と必要な機械加工設備があり、お客様が必要とするプロトタイプ部品の設計と製造を支援します。

試作金型の材質

ラピッドツールを作成するための材料を選択するときは、耐久性、製造時間、費用対効果を考慮する必要があります。

• アルミニウム合金：アルミニウム合金は耐久性と熱伝導性に優れています。シリコーンゴム型よりも耐久性がありますが、製造コストが若干高くなる可能性があります。
• 軟鋼: 軟鋼は、長期にわたる高頻度の生産に理想的な選択肢です。他のタイプの金型に比べて重いかもしれませんが、耐久性は大きな利点です。
• シリコーン ゴム: シリコーン ゴムは、試作や少量生産に特に役立ちます。ただし、材質が柔らかいため耐久性が比較的低く、長期間の使用や高頻度の使用には適していません。
• 低炭素鋼: 低炭素鋼は、優れた機械的特性と耐摩耗性を備えています。アルミニウム合金よりも重いですが、一般に耐久性が高くなります。

プロトタイプツールの利点

製品開発の初期段階では、プロトタイプ ツールには、生産ツールに直接投資するよりもいくつかの利点があります。

開発スピードと納期の短縮

プロトタイプ ツールは迅速な製造向けに設計されています。納品までに数か月かかる生産ツールとは異なり、プロトタイプ金型とそのプロセスの納品サイクルは、わずか数日または 1 週間に短縮できます。これにより、設計から市場投入までの時間が大幅に短縮され、製品をより早く市場に投入し、ビジネスチャンスを掴むことが可能になります。

設計の反復と迅速なフィードバックの促進

プロトタイプ ツールは迅速に納品できるため、エンジニアは短期間で複数の設計コンセプトをテストしたり、テスト中のフィードバックに基づいて単一の設計を迅速に反復して変更したりできます。この柔軟性は、設計を完成させる前の開発初期段階で貴重なフィードバックを取得し、それに対応する改善を行うのに役立ちます。

コストの削減

プロトタイプの工具は通常、高価な硬化鋼ではなく、アルミニウムや軟鋼などの柔らかい金属で作られています。これらの柔らかい金属は加工が容易で (つまり、切断が早く)、工具のコストが比較的低くなります。さらに、サイドコアやその他のコンポーネントを金型に手動で挿入し、成形後に手動で取り外すことができるため、コストがさらに削減され、柔軟性が向上します。

カスタマイズのニーズに応える

プロトタイプ ツールは、メーカーにカスタマイズされた製品を作成する可能性を提供します。さまざまな設計オプションをテストすることで、メーカーは特定の顧客のニーズや好みを満たす独自の製品を開発できます。このカスタマイズにより、製品の市場競争力が強化され、ブランドに対する顧客ロイヤルティが高まります。

設計調整を簡単に処理

製品開発中にデザインの変更はほぼ避けられません。プロトタイプ ツールはこれらの変更に簡単に対応できます。軟金属で作られた単一キャビティのプロトタイプ金型は、非金属の安全性の変更であっても、迅速かつコスト効率よく修正できます。切断、新しいシートメタルの挿入、形状の再切断などの簡単な手順で、設計を調整できます。

設計リスクの軽減

プロトタイプ ツールを使用すると、メーカーは生産ツールに投資する前に同等の部品を実際にテストすることで設計を評価し、改善することができます。この設計検証プロセスは、潜在的な問題を初期段階で特定して修正するのに役立ち、設計リスクを軽減します。特に、厳密なテストと検証が必要な体外診断 (IVD) デバイスのような製品の場合、プロトタイプ ツールは生産部品と同等のテスト環境を提供し、製品が期待どおりの規制要件と機能を満たしていることを確認します。

試作ツーリングの応用

プロトタイプ ツールには大きな利点があるため、複数の業界、特に金属および非金属の金型、鋳造形状、コアの迅速かつ効率的かつコスト効率の高い生産が必要な分野で広く適用されています。

航空宇宙産業

航空宇宙産業では、高級素材から作られた高価で複雑な部品を使用した少量生産が行われることがよくあります。これらの特性により、プロトタイプ ツールは設計変更に迅速に対応し、製造コストを削減し、精度と信頼性に対する厳しい要件を満たすことができるため、この業界にとって理想的な選択肢となっています。

自動車産業

この プロトタイピング 自動車製造のプロセスは通常、多数の複雑なコンポーネントと組み立てプロセスを伴い、長くてコストがかかります。プロトタイプ ツールを使用すると、迅速な設計の反復、部品の機能およびアセンブリの検証が可能になるため、プロトタイピングにかかる​​時間とコストが大幅に削減され、それによって製品開発サイクルが加速されます。

医療産業

医療部品製造の分野では、医療機器は安全性、信頼性、医療基準への準拠を確保するために厳しい規制要件の対象となります。プロトタイプ ツールを使用すると、臨床試験や検証用の機能的なプロトタイプを迅速に作成できるため、製品の開発と市場導入が加速されます。さらに、プロトタイプツールは医療機器の精度と一貫性を保証し、医療業界の高品質の要求を満たします。

エレクトロニクスおよび通信技術

電子製品がますます複雑かつ精密になるにつれて、金型の精度と信頼性に対する要求も高まります。プロトタイプ ツールを使用すると、高精度、高信頼性の部品やコンポーネントを迅速に生産できるため、エレクトロニクス メーカーが市場の需要に迅速に対応し、製品の競争力を高めることができます。

消費財産業

家庭用品、おもちゃ、パーソナルケア製品のいずれであっても、プロトタイプ製品の迅速な製造とテストは製品開発にとって非常に重要です。プロトタイプ ツールを使用すると、迅速な設計の反復、機能の検証、ユーザー エクスペリエンスのテストが可能になり、消費財メーカーが消費者の需要を満たすために競争の激しい市場に新製品を迅速に投入できるようになります。

要約すると、プロトタイプ ツールは製造業界において非常に価値があり、効率、速度、費用対効果を提供します。というニーズに応えます 少量生産、迅速な反復、高品質の要件。

プロトタイプ ツール vs 量産ツール vs ブリッジ ツール

製造および製品開発プロセスには、プロトタイプ ツールのほかに、ブリッジ ツールや生産ツールもあります。各タイプのツールには、独自の利点と適用可能なシナリオがあります。これら 3 種類のツールが生産ニーズにどのように対応できるかを理解するには、読み続けてください。

プロトタイプツーリング

プロトタイプ ツールは主に、製品設計の実現可能性と機能を迅速に検証するために使用されます。デザイナーやエンジニアがまだ設計コンセプトを実験しているとき、プロトタイプ ツールは、少量テストを通じて設計を迅速に繰り返して最適化し、潜在的な問題を特定して修正するのに役立ちます。プロトタイプ ツールの利点は、そのスピードと柔軟性にあり、新しいプロジェクトを開始する際の先行投資を最小限に抑えられることにあります。

ただし、プロトタイプ ツールは実験的なものであり、必ずしもすべての品質要件を満たす製品が製造されるわけではないことに注意することが重要です。最終製品と同様の製品を提供する必要がありますが、その主な目的は本格的な製品ではなく検証とテストです。

ブリッジツーリング

ブリッジ ツールはパイロット生産ツールまたは中間ツールとも呼ばれ、プロトタイプ ツールと生産ツールの間の橋渡しとして機能し、プロトタイプ設計と本格的な生産の間のギャップを橋渡しします。これは主に、本格的な生産への移行に備えて、少量生産と製品の適合性、形状、機能を検証するためのテストに使用されます。

プロトタイプツールと比較すると、ブリッジツールはより高い精度と耐久性が求められますが、それでも生産ツールほど厳密ではありません。これにより、ブリッジツールはより迅速に、比較的低いコストで構築できます。 射出成形コストそのため、多くのメーカーは、生産ツールの構築中に生産能力の増強と予備的な市場テストをサポートするために、生産ツールと並行してブリッジツールを使用しています。

ブリッジ ツールは、投資収益率がまだ明らかになっていない製品に特に適しています。小規模生産で製品の市場受け入れとパフォーマンスをテストすることで、メーカーは大規模生産用の生産ツールにさらに投資する価値があるかどうかを評価できます。

生産ツーリング

生産ツールは、大規模生産に使用される最終ツールです。高い精度、耐久性、効率性を備え、長期安定した生産需要に応えます。生産ツールには通常、より高いコストがかかりますが、大規模生産では大きな経済的メリットをもたらします。

3 種類のツールの中で、生産ツールは製造とメンテナンスに多くの時間と費用がかかるため、最も高価です。ただし、生産ツールによって製品の一貫性と高品質が保証され、生産効率が向上し、長期的なコストが削減されるため、この投資は価値があります。

BOYI では、少量から大量までの生産に特化しており、さまざまな段階でのさまざまなツールのニーズを理解しています。プロジェクトのコストとスケジュールを管理しやすくするために、当社は製造プロセスのあらゆる段階で包括的なサポートをお客様に提供します。私たちの目標は、お客様のプロジェクトを効率的かつ高品質で確実に完了させ、最大の利益と成功をもたらすことです。

BOYI – 射出成形金型のパートナー

ビジネスアイデア、製品設計、およびそれらの実際のパフォーマンスを最短時間、最速、そして最も経済的なコストでテストしたい場合は、BOYI が理想的な選択肢です。 BOYI では、優れたラピッドプロトタイピングサービスを提供しています。 金型製造、射出成形サービス、および各クライアントのニーズに合わせた小〜中バッチ生産。比類のない最新の技術と最高品質の素材を組み合わせて、さまざまな要件を満たす部品を製造します。

今すぐご連絡ください。 BOYI は、お客様の特定のニーズと業界の特性に合わせた最適なソリューションを提供します。

まとめ：

プロトタイプ ツールの種類、ツール プロセス、およびその利点を理解することで、組織はこの強力なテクニックを活用して製品開発の取り組みを改善し、最終的には優れた製品を顧客に提供できます。
