単一キャビティ金型と複数キャビティ金型: どちらがプロジェクトに最適か

この記事では、単一個取り金型と複数個取り金型の違いについて説明します。単一キャビティ金型では、各射出操作で製造できる部品は 1 つだけです。一方、マルチキャビティ金型を使用すると、複数の同一部品を 1 回の射出プロセスで製造できます。

各タイプの金型には独自の長所と短所があり、さまざまな生産ニーズに適しています。 BOYI と一緒に単一キャビティ金型と複数キャビティ金型の特性を詳しく調べて、特定のプロジェクト要件に基づいて最適な選択を行えるようにしましょう。

単一キャビティ金型と複数キャビティ金型を使用する場合

数ある製造方法の中でも、特に射出成形はその費用対効果と柔軟性の点で好まれており、特に CNC加工, 真空鋳造, 3D印刷.

単一キャビティ射出成形プロセスと複数キャビティ射出成形プロセスは同様の基本操作手順を共有していますが、単一キャビティ射出成形金型を使用するか複数キャビティ射出成形金型を使用するかの選択は、プロジェクトの特定の要件に基づいて評価する必要があります。生産効率、コスト、部品の品質、複雑さ、納期などの要素を考慮する場合、最も合理的な決定を下すためにさまざまな要素を比較検討する必要があります。

単一キャビティ金型	マルチキャビティ金型
高品質、高精度のプラスチック部品を製造するには、慎重な選択プロセスが必要です。各キャビティで 1 つの部品のみを製造する単一キャビティ金型を選択すると、部品の高品質と一貫性が保証されます。	マルチキャビティ金型は生産効率を大幅に向上させることができるため、大量生産に最適です。複数のキャビティを同時に稼働させることで、より短期間で大量の部品を生産することができます。
単一キャビティ金型は、複雑な構造と高い詳細要件を持つ部品に適しています。部品の寸法と形状が厳しい仕様を満たしていることを保証します。	構造が単純で寸法要件がそれほど厳しくない部品の場合、複数個取りの金型がコスト効率の高い選択肢となります。
新製品の開発または試作段階では、単一キャビティ金型を使用すると、設計を迅速に検証でき、フィードバックに基づいた調整と最適化が容易になります。	大量の注文を迅速に納品する必要がある場合、多数個取り金型は短時間で要件を満たし、リードタイムを短縮できます。

多個取り金型とは何ですか?

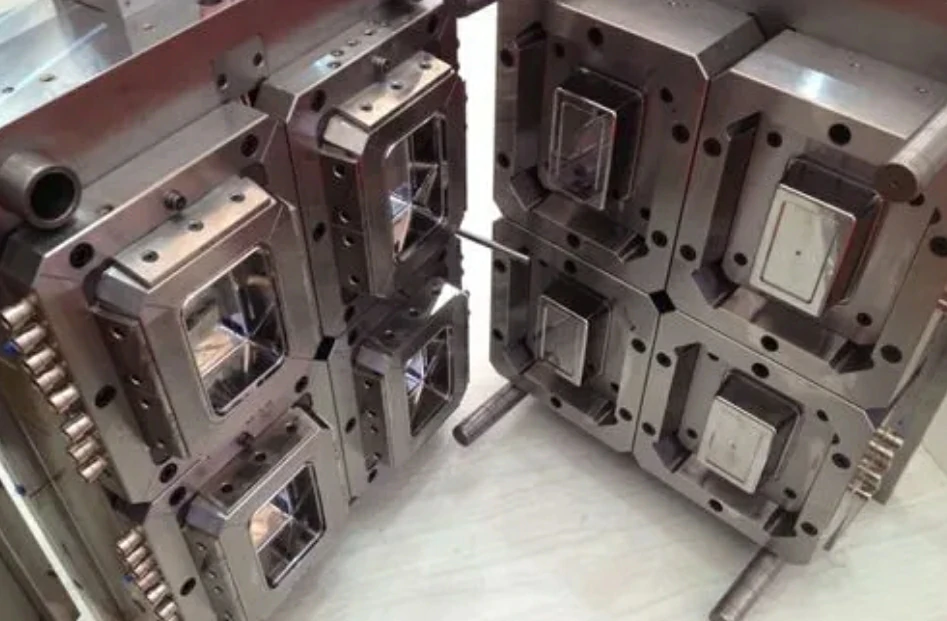

マルチキャビティ金型は、一般にマルチインプレッション成形と呼ばれ、多数の個別のキャビティを備えた特殊なツールを利用する非常に効率的な製造プロセスです。この技術により、単一のプラスチック射出サイクルで複数の同一部品を同時に生産できます。

射出成形の分野では、多数個取り成形が広く普及しており、十分に確立されています。多くの 金型製造 含む企業 ボーイ、このテクノロジーを活用して生産量を向上させ、コストを削減します。複数キャビティ金型の複雑な設計には、均一な充填と一貫した部品品質を達成するために、各キャビティが正確に配置され、材料が適切に供給されるようにするための慎重な計画が必要です。

金型の種類に関して、多数個取り金型は大きく 2 つのグループに分類できます。

多数個取り金型: これらの金型には複数のキャビティがあり、すべて同じ部品を製造するように設計されています。対称的な構成により材料の流れが最適化され、各キャビティへの均一な分布と充填が保証されます。キャビティの数は、金型のサイズ、部品の寸法、生産要件に応じて、数個から 100 個を超えるまで大幅に異なります。

ファミリーモールド: 対照的に、ファミリーモールドにも複数のキャビティがありますが、すべてが同じ部品用に設計されているわけではありません。この多様なキャビティにより、1つの金型で複数の異なる部品を生産することができます。ファミリーモールドは、特に次の用途に適しています。 少量射出成形 複数の個別の金型を作成するコストが法外に高くなるような生産工程。

多数個取り金型の利点

部品と金型の寸法を考慮する場合、特に 1 つの金型に複数の製品を適合させることが可能な場合、複数キャビティ金型には大きな利点があります。マルチキャビティ射出成形金型を使用する主な利点のいくつかを以下に示します。

納期の短縮

各製造サイクルで複数の部品が生産されるため、より短い時間枠で注文に対応できます。この迅速な生産によりリードタイムが短縮され、顧客の需要に迅速に対応できます。

生産能力の向上

4 個取り金型などの複数個取り金型を使用すると、一度に 4 倍の部品を製造できます。これにより製造能力が大幅に向上し、納期の短縮と生産量の増加が可能になります。

部品あたりの価格が安くなる

多数個取り金型の製造の初期コストは高くなりますが、成形時間が短くなり、1 サイクルでより多くの部品を製造できるため、部品あたりの価格は低くなります。生産効率の向上により、初期投資を相殺できます。

注文のスケーラビリティ

単一キャビティ金型では、大量注文、特に数百万個の部品の需要を満たすのが難しい場合があります。ただし、複数キャビティ金型を使用すると、重要な注文をタイムリーに完了できるため、大量生産企業に最適です。これらは、変動する市場の需要と注文サイズに対処するために必要な拡張性を提供します。

多数個取り金型のデメリット

マルチキャビティ金型に依存することには複数の利点がありますが、プロセスの制限と欠点も同様に重要です。

初期投資コストが高い

単一キャビティ金型と比較して、複数キャビティ金型の製造コストと購入コストは通常​​より高くなります。これは、より複雑な加工とより高い精度の要件によるものです。

金型のメンテナンスコストが高くなる

多数個取り金型の構造がより複雑になると、メンテナンスと修理のコストが高くなります。金型に問題が発生した場合、修正にはさらに多くの時間とリソースが必要になる場合があります。

単一キャビティ金型とは何ですか?

単一キャビティ金型は、単一金型または単一キャビティ金型とも呼ばれ、各射出サイクルで単一の形状または種類の製品のみを製造できる金型を指します。上型プレートと下型プレートを含む、完全な型プレートのセットで構成されます。

単個取り金型は、単一の金型キャビティで構成される多個取り金型に比べて構造が単純です。通常、設計、製造、保守が容易なため、初期投資コストが低くなります。ただし、一度に1つの部品しか生産できないため、生産効率は低くなります。

単一キャビティ成形は、プラスチック、金属加工などのさまざまな業界で、正確な寸法と形状の部品を製造するために一般的に使用されています。これにより、個々の部品の品質をより詳細に制御できるため、高精度と再現性が重要な用途に適しています。

単一キャビティ金型の利点

単一キャビティ金型を使用すると、金型コストの削減、高品質の部品の製造、メンテナンスの容易さなど、いくつかの利点が得られます。また、単一キャビティ金型は製造プロセスを合理化し、部品設計の変更に柔軟に対応します。

高いカスタマイズ性

単一キャビティ成形では一度に 1 つの部品が製造されるため、高度にカスタマイズされた製品に最適です。金型を簡単に調整して、さまざまなサイズやデザインの部品を製造できます。

簡単なメンテナンス

1 個取り金型は構造が比較的シンプルなので、メンテナンスや修理が容易です。金型に問題がある場合は、すぐに特定して修正できます。

初期投資コストの削減

多数個取り金型と比較して、単一個取り金型は多くの場合、初期投資コストが低くなります。これは、予算が限られている小規模メーカーや新興企業にとって重要な考慮事項となる可能性があります。

小ロット生産に最適

小ロット生産や試作には、1 個取り成形が適しています。さまざまな生産ニーズに迅速かつ柔軟に対応できます。

単一キャビティ金型の欠点

単一キャビティ金型に依存することには、利点と同様にいくつかの欠点もあります。

生産効率が低い

マルチキャビティ金型と比較すると、シングルキャビティ金型は生産効率が大幅に低くなります。一度に1つの部品しか製造されないため、生産速度が遅くなり、 射出成形コスト 部品当たりの価格は高くなります。

大量生産には理想的ではない

If 大量生産 同一の部品の必要がある場合、単一キャビティ金型は最良の選択ではない可能性があります。多数個取り金型ほど多くの部品を短時間で生産することはできません。

マルチキャビティ金型または単一キャビティ金型の選択

単一キャビティ金型を選択するか複数キャビティ金型を選択するかの決定に直面した場合、最終的にはプロジェクトの緊急性と予想される需要によって決まります。厳しいスケジュール内で多数の同一部品が必要なシナリオでは、複数キャビティ金型が好ましいオプションとして浮上します。このような金型の固有の利点は、多数の部品を同時に大量生産できるため、生産プロセスが迅速化されることにあります。

それにもかかわらず、多数個取り金型が常にすべての製造ニーズに対応できる万能薬であるとは限りません。複数個取りの金型への先行投資は、単一個取りの金型に比べて大幅に高くなります。これは、製造プロセスにおける材料、労働力、エネルギーの需要の増加によるものです。この投資は大量生産には多大な利益をもたらす可能性がありますが、経済的に採算が合わない可能性があります。 少量生産 プロジェクトでは、単一キャビティ金型がよりコスト効率の高い代替品として機能する可能性があります。

複数個取りの金型の作成には、より複雑な製造手順が必要となるため、リードタイムが長くなります。さらに、複数個取りの金型に関連するメンテナンスのコストとリスクは比較的高くなります。キャビティの 1 つに誤動作や欠陥があると、金型全体が使用できなくなる可能性があり、市場投入までの時間戦略に重大な脅威をもたらす可能性があります。

設計時には、ニーズに合わせた理想的な金型を検討してください

競争環境を乗り切る場合、製品の成功を確実にするためには、市場とその需要を明確に理解することが重要です。この理解は、金型の作成に多大な時間と金銭的投資を必要とする射出成形のプロセスにおいて最も重要です。

コストを最小限に抑え、効率を最大限に高めるには、製品チームが徹底的な調査を実施し、製品の要件と市場の需要に最も適した金型タイプを選択することが不可欠です。

幸いなことに、これらの決定を一人で行う必要はありません。 BOYI などの経験豊富なデザイン会社と提携すると、プロセスを大幅に簡素化できます。当社は金型設計の専門家であり、製造のための設計 (DFM) 原則に関する深い知識を持っています。当社は射出成形の複雑さを理解しており、お客様の特定のニーズに合わせた理想的な金型ソリューションをご案内いたします。

製品開発の旅に乗り出す準備ができている場合は、遠慮なくお問い合わせください。私たちは私たちのことについてもっと共有したいと思っています 射出成形サービス そして、あなたのビジョンを実現するために私たちがどのように支援できるか。
