アルミニウムダイヤモンドプレートの特徴・加工・用途概要

現代の製造におけるアルミニウムの適用範囲 材料 アルミニウムダイヤモンド板は一般的なアルミニウム合金板として産業分野や建築分野で広く使用されています。この記事では、アルミニウムダイヤモンド板の特徴や加工技術、応用シーンなどを紹介し、皆様に有益な情報を提供していきたいと考えています。

アルミダイヤモンドプレートとは何ですか？

アルミニウム ダイヤモンド プレートは、アルミニウム トレッド プレート、アルミニウム チェッカー プレート、または単にダイヤモンド プレートとも呼ばれ、片面に隆起したダイヤモンド形のパターンを持つアルミニウム シートまたはプレートの一種です。この特徴的なパターンは、規則的なダイヤモンド格子パターンに配置された隆起した線またはリブによって形成されます。

アルミニウム ダイヤモンド プレートは通常、次のように作られています。 アルミニウム合金、通常 3003、5052 ro 8020アルミニウム 優れた耐食性、強度、溶接性を備えた合金。隆起したダイヤモンドパターンは外観を向上させるだけでなく、トラクションや耐久性の向上などの機能的な利点ももたらします。見た目の美しさと実用性の組み合わせで選ばれることが多いです。

このタイプのプレートは、輸送（トラックの荷台、トレーラー、車両の床材）、建築および建設（階段、スロープ、壁パネル、装飾目的）、海洋用途（ボートのデッキや船体）などのさまざまな業界で広く使用されています。 ）、製造および機械（床材、工具箱、機器の表面）にも使用されます。

動画の説明

アルミダイヤモンドプレートの特徴

アルミニウムダイヤモンドプレートは、その特殊な表面模様にちなんで名付けられ、美しいだけでなく、滑り止めや耐摩耗性などの特性を備え、さまざまな分野で高い評価を得ています。通常のアルミニウム板と比較して、アルミニウムダイヤモンド板は次のような特徴があります。

1.滑り止めと耐摩耗性

アルミダイヤモンドプレートの特殊ダイヤモンドパターンは見た目の美しさだけでなく、滑り止め効果にも優れています。この設計により、濡れた環境や油分が多い環境でも良好なトラクションを維持できるため、滑るリスクが大幅に軽減されます。さらに、このパターンにより表面の耐摩耗性が向上し、寿命が延びるため、特に交通量の多い高圧領域に適しています。

2.優れた耐食性

アルミニウムダイヤモンドプレートには、陽極酸化などの特殊な処理が施され、緻密な酸化皮膜が形成され、耐食性が向上します。この酸化皮膜は、酸化や腐食に効果的に抵抗するだけでなく、環境による浸食からアルミニウム板の表面を保護し、その寿命を延ばします。

3. 高強度かつ軽量

通常のアルミニウムシートと比較して、アルミニウムダイヤモンドプレートは強度が高く、一定の荷重や圧力に耐えることができます。ただし、比較すると、 鋼 アルミニウム ダイヤモンド プレートは密度が低いため、軽量で輸送、設置、取り扱いが容易です。この軽量特性により、輸送コストが削減されるだけでなく、構造上の負荷も軽減されるため、軽量でありながらある程度の強度が必要な用途に特に適しています。

4.優れた処理性能

アルミニウム素材は延性と加工性に優れているため、さまざまな技術を使用してアルミニウムダイヤモンドプレートを切断、曲げ、打ち抜き、加工し、さまざまな複雑な形状やサイズの要件を満たすことができます。特にCNC加工により高精度な加工が可能となり、製品の品質と寸法の均一性を確保します。

アルミニウムダイヤモンド板の加工技術は、単純な切断から複雑な表面処理まで多岐にわたり、それぞれが最終製品の品質と性能に重要な役割を果たします。

アルミニウムダイヤモンドプレートの加工技術

アルミニウムダイヤモンド板の加工技術は、単純な切断から複雑な表面処理まで多岐にわたり、それぞれが最終製品の品質と性能に重要な役割を果たします。

1.CNC加工

CNC（Computer Numerical Control）加工とは、コンピュータ制御のCNC工作機械を使用して、ワークに切断、彫刻、穴あけなどの加工を施す高精度な加工方法です。アルミニウム ダイヤモンド プレートなどの材料に対して、CNC 加工は、正確で効率的かつ柔軟な加工ソリューションを提供します。

CNC加工のワークフロー:

1. 設計図：
   まず、CAD（コンピューター支援設計）ソフトウェアを使用して、アルミニウムダイヤモンドプレートの部品図を作成します。デザイナーは、顧客の要件と製品仕様に基づいて、カットの寸法、形状、特徴を決定します。
2. CAMプログラミング:
   次に、CAM (コンピューター支援製造) ソフトウェアを使用して、CAD で描かれた図面を CNC プログラミング コードに変換します。 CAM ソフトウェアは、設計図面に基づいて加工パス、切削軌跡、加工指示を生成します。 CNCマシン ツールは、あらかじめ決められたパスに従って加工操作を実行できます。
3. プログラムのロード:
   CAM によって生成された CNC プログラミング コードを CNC 工作機械の制御システムにロードします。これらのコードには、加工プロセスパラメータ、工具軌道、加工深さなどが含まれており、制御システムがこれらの指示に従ってアルミニウムダイヤモンドプレートの正確な加工を実現できるようにします。
4. 加工操作:
   CNC 工作機械は、あらかじめ定められた加工パスと指示に従って、アルミニウム ダイヤモンド プレート上で加工操作を実行します。これには切断が含まれる場合がありますが、 掘削、フライス加工など、製品の設計と要件によって決定される特定の操作を含みます。
5. 品質検査：
   機械加工が完了したら、機械加工された部品の品質を検査します。通常、測定器は加工寸法や形状精度などが要件を満たしているかを確認し、製品の品質が規格を満たしていることを確認するために使用されます。

CNC機械加工の利点：

高精度：CNC工作機械は、所定のパスと指示に従って精密な加工を実行でき、切断寸法と形状の精度を保証します。

高い柔軟性: CAM ソフトウェアは、要件に応じてさまざまな加工プログラムを生成し、さまざまな複雑な形状や設計要件に適応できます。

高い生産効率: 自動化された機械加工プロセスにより、生産効率が向上し、手作業と処理時間が短縮され、生産効率と製品品質が向上します。

幅広い応用性：CNC加工はさまざまな材料や複雑な形状の加工に適しており、顧客の個別の要件を満たします。

もっと： 当社の CNC 加工サービスをご覧ください。

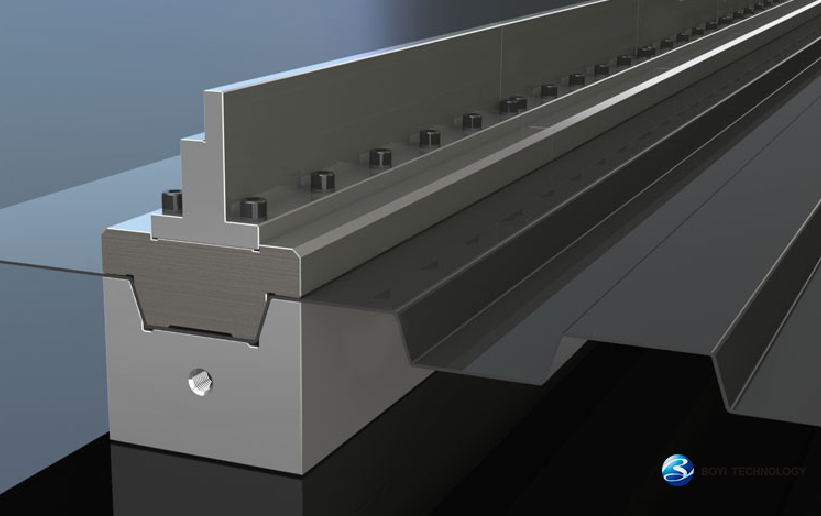

2.曲げ成形

曲げ成形は、アルミニウム ダイヤモンド プレートを設計要件に応じて希望の形状やサイズに曲げるのに使用される一般的な加工方法です。この加工方法は通常、専用の曲げ機械で実行され、動作を正確に制御してアルミニウム板を曲げて成形します。

曲げ成形のワークフロー:

1. 設計計画:
   曲げ成形の前に詳細な設計計画が必要です。製品の設計や技術要件に基づいて、必要な曲げ角度、曲げ位置、曲げ後の寸法や形状などのパラメータが決定されます。
2. ベンディングマシンのセットアップ:
   アルミダイヤモンドプレートを曲げ機の作業台上に置き、設計図に従って曲げ機の移動軌跡、曲げ角度、曲げ位置などのパラメータを設定します。通常、これにはベンディングマシンの制御システムに基づいた操作と調整が必要です。
3. 曲げの実行:
   曲げ機を始動し、所定の曲げ軌道に沿ってアルミニウム ダイヤモンド プレートを曲げます。曲げ加工では、最終製品の品質と精度を保証するために、アルミニウム板の安定性と位置決め、曲げ角度と位置の精度を確保することが不可欠です。
4. 調整・修正:
   曲げ加工の際、曲げた製品が設計要件を満たしていることを確認するために、実際の条件に基づいて調整や修正が必要になる場合があります。これには、曲げ角度の微調整や曲げ位置の調整などが含まれる場合があります。
5. 品質検査:
   曲げた後、成形された部品の品質を検査します。曲げ角度、寸法精度、表面品質などが設計要求を満たしているかを確認し、製品の品質が規格を満たしていることを確認します。

曲げ成形の利点:

• 強い柔軟性：曲げ成形は、さまざまな形状やサイズのさまざまな加工要件に対応できるため、さまざまな部品や部品の生産に柔軟に対応できます。
• 高精度：曲げ機の移動軌跡とパラメータを正確に制御することで、高精度の曲げ成形を実現し、製品の品質と精度を確保します。
• 高い生産効率：曲げ成形は、必要な製品を迅速かつバッチ生産できる効率的な加工方法であり、生産効率が向上します。
• 低コスト：他の加工方法と比較して、曲げ成形の設備コストと加工コストが比較的低いため、中小規模のバッチ生産やカスタマイズの要件に適しています。

3.表面仕上げ

表面仕上げは、アルミニウムダイヤモンドプレートの耐食性と装飾性を向上させるために行われるプロセスです。一般的な表面仕上げ方法には、陽極酸化処理、コーティング、サンドブラストなどがあります。

陽極酸化処理：

陽極酸化 アルミニウムの表面に電解処理により酸化皮膜を形成する表面処理方法です。陽極酸化プロセスでは、アルミニウム板が陽極として機能し、特定の電解質と電流の作用を受け、表面に緻密な酸化膜を形成します。この酸化皮膜はアルミニウム板の耐食性や硬度を高めるだけでなく、一定の絶縁性や装飾性も備えています。陽極酸化後のアルミニウム板は、元のアルミニウムの質感を維持することも、必要に応じて染色してカスタマイズされた色を実現することもできます。

溶射：

スプレー塗装はアルミニウム板の表面に塗料を均一に塗布する表面処理方法です。一般的なコーティングには、ポリエステル コーティング、エポキシ コーティング、ポリウレタン コーティングなどが含まれます。スプレーによりアルミニウム板をさまざまな色や模様でコーティングすることができ、装飾性と美的魅力を高めることができます。さらに、スプレーコーティングはある程度の保護を提供し、外部環境によるアルミニウム板の浸食や損傷を防ぎます。溶射プロセスは、さまざまな複雑な形状やサイズのアルミニウム板に適しており、顧客の個別の要件に対応します。

サンドブラスト：

サンドブラストとは、高圧空気を使用して砂粒子をアルミニウム板の表面に吹き付け、サンドブラスト効果を生み出す表面処理方法です。サンドブラストは、アルミニウム板の表面の酸化層や汚れを除去し、表面をより滑らかで均一にすると同時に、質感や触感を向上させることができます。サンドブラスト後のアルミ板の表面はある程度の粗さがあり、滑りにくくなり、優れた滑り止め性能を発揮します。サンドブラスト処理は、顧客の要件に応じてサンドブラストの粒子サイズと強度を調整し、さまざまな表面効果と要件を達成できます。

もっと： 表面仕上げサービスをご覧ください

アルミニウムダイヤモンドプレートの一般的な用途

アルミニウムダイヤモンドプレートはさまざまな分野で幅広い用途があり、その特性と利点により、多くの業界にとって理想的な選択肢となっています。

1.交通手段:

輸送部門では、アルミニウム ダイヤモンド プレートがトラックやトレーラーのフロアやサイド パネルによく使用されます。滑り止めと耐摩耗性の特性により、濡れた状態や滑りやすい状態で荷物が滑ったり、人が滑ったりするのを防ぎ、運転の安全性を高めます。

参考事例： https://www.eng-tips.com/viewthread.cfm?qid=423196

2.建築装飾：

建築装飾では、アルミニウムダイヤモンドプレートは外壁、天井、階段の踏み面、その他の装飾材料として広く使用されています。見た目の美しさや耐久性だけでなく、滑り止め機能も備えており、公共施設や工場など様々な建築物に適しています。

3.造船：

造船では、船の甲板や客室などにアルミニウムダイヤモンド板がよく使われます。軽量で耐食性に優れているため、船舶の軽量化や燃費の向上につながり、造船分野での採用が進んでいます。

4.家具の製造:

家具製造では、アルミニウム ダイヤモンド プレートは、屋外用家具、ガーデン テーブル、椅子などの製品によく使用されます。耐候性と美観性により過酷な屋外環境に適しており、滑り止め機能により使用時の安全性が向上します。

5.産業用途:

前述の分野以外にも、アルミニウム ダイヤモンド プレートは、プラットフォーム、ステップ、機械の筐体などの産業用途に広く使用されています。耐食性、耐摩耗性、軽量という特性により、多くの産業用途に最適です。

まとめ

アルミニウムダイヤモンドプレートは、高品質の素材として、CNC機械加工で優れた性能を発揮するだけでなく、さまざまな業界で幅広い応用の可能性があります。 CNC加工のプロフェッショナルとして、 ボーイ は、お客様に高品質で効率的な加工サービスを提供することに尽力しています。加工のご要望やご質問などございましたらお気軽にお問い合わせください お問い合わせ いつでも喜んでサービスをご提供いたします。
