機械試験とは何か：利点、種類、そして仕組み

機械試験は、部品や製品が安全基準と性能目標を満たしていることを確認する上で重要な役割を果たします。エンジニアや設計者は、さまざまな力や条件下での材料の挙動を確認するために、機械試験を活用しています。

以下の記事では、機械試験とは何か、なぜ重要なのか、どのように機能するのか、主な試験の種類、製品開発と製造全体にわたって機械試験を適用することの利点について説明します。

機械試験とは？

機械試験とは、エンジニアが材料が様々な力にどのように反応するかを測定するために用いる一連の手順を指します。これらの手順は、強度、剛性、靭性、疲労寿命などの特性を明らかにするのに役立ちます。機械試験では、サンプルを引っ張ったり、押し込んだり、曲げたり、繰り返し荷重をかけたりすることで変形または破損させます。メーカーや試験機関は、これらの実験を実施することで、選定した材料が実際の要求に耐えられることを確認します。

機械試験は、多くの場合、製品開発の初期段階から始まります。設計者は候補となる材料をいくつか選び、試験機関に標準試験の実施を依頼します。試験機関は、原材料バッチまたは完成部品からサンプルを準備します。試験後、試験機関は引張強度、降伏点、伸びなどの値を記載したレポートを提出します。設計者はこれらの値を用いて、材料の選定、部品設計の調整、あるいはコンピュータモデルの検証を行います。

機械試験が重要な理由

機械試験には、製品のパフォーマンスと安全性に直接影響するいくつかの利点があります。

安全の確保

機械試験は、材料と部品が使用中に予想される力に耐えられることを確認します。安全規制当局とエンドユーザーは、製品が通常または極端な条件下で破損または変形しないことを確認するために、試験報告書を頼りにしています。

品質の検証

機械試験は、各バッチの材料が事前に定められた品質基準を満たしていることを確認します。製造業者は試験報告書を用いて、内部監査および外部監査に合格します。品質文書は顧客との信頼関係を築き、企業が認証を維持するのに役立ちます。

コストの削減

エンジニアは試験データを用いて、過剰なエンジニアリングを回避します。材料の真の強度と剛性を把握することで、設計者はコストと重量の観点から部品を最適化できます。また、機械試験は、現場での予期せぬ故障による高額なリコールや修理を防ぐのにも役立ちます。

シミュレーションの検証

有限要素解析（FEA）などのコンピュータモデルを実行する際には、結果を検証するために実世界のデータが必要です。機械試験は、エンジニアがシミュレーションパラメータを微調整し、精度を向上させるための参照ポイントを提供します。

イノベーションを導く

研究開発チームは、新しい材料や加工方法をテストするために機械試験を活用しています。試験結果を比較することで、有望な技術を特定し、製造プロセスを改善することができます。

機械試験の仕組み

機械試験プログラムの成功は、適切な試験方法の選択から始まります。プロジェクトチームは、部品の使用条件（荷重、温度、環境など）を検討し、実際の使用状況を模倣した試験を選択します。チームは、試験要件を設計図または技術仕様書に記述します。その後、試験機関はASTMやISOなどの機関が定めた標準化された手順に従います。

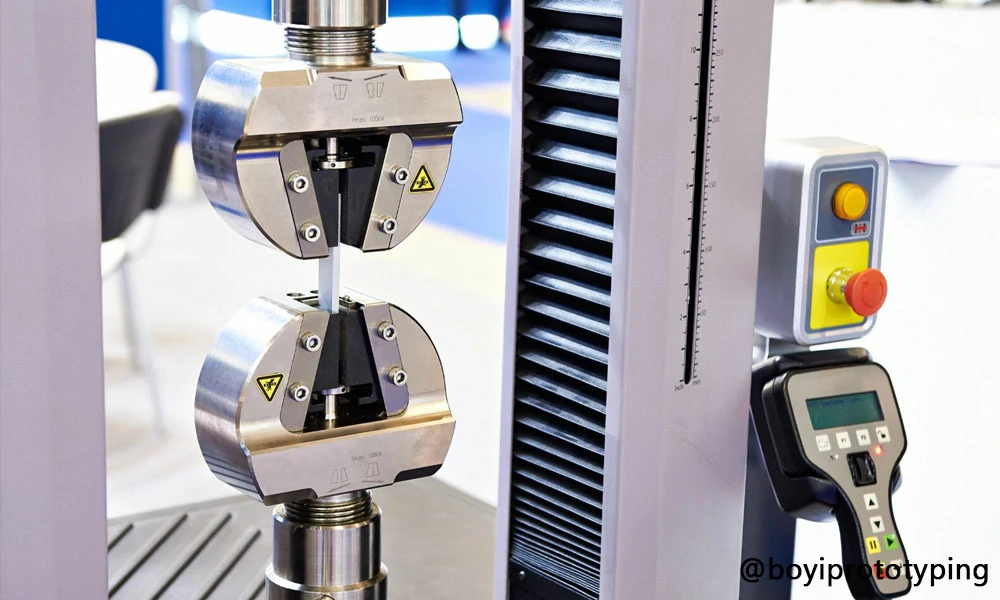

試験方法が選択されると、技術者は試験片を準備します。例えば、引張試験では、ドッグボーン型の試験片を破断するまで引っ張ります。試験室では、試験片を引張試験機に固定します。試験機は荷重と変位を記録し、応力-ひずみ曲線を作成します。この曲線から、技術者は降伏強度、極限引張強度、弾性率、破断伸びなどの特性を読み取ります。

技術者は部品全体を試験することもできます。例えば、完成したブラケットを疲労試験機にかけ、前後に曲げて何サイクルに耐えられるかを調べます。また、サンプルを打撃して衝撃試験を行い、靭性を測定する試験機もあります。試験室では、部品の動作環境に合わせて温度や湿度などの変数を管理します。各試験の後、試験室は実際の試験結果と材料が最低限必要な基準を満たしたかどうかを示す証明書を発行します。

機械試験の主な種類

機械試験は、測定する特性に基づいて大まかに分類されます。それぞれの方法は特定の知見を提供し、時には重複するデータも提供するため、エンジニアは最終目標に応じて試験を選択します。

テストカテゴリ	測定対象	一般的な方法
引張試験	強度、延性、剛性	一軸引張試験
硬さ試験	表面のへこみに対する耐性	ビッカース、ロックウェル、ブリネル、ショアデュロメーター
衝撃試験	突然の負荷時に吸収されるエネルギー	シャルピーVノッチ、アイゾット
疲労試験	繰り返し荷重下での寿命	荷重制御、ひずみ制御、亀裂成長
破壊靭性	ひび割れ伝播に抵抗する能力	KIc、JIc、CTOD
クリープと応力破壊	高温・定荷重下での長期変形	定荷重クリープ試験、応力緩和
非破壊検査（NDT）	部品を損傷せずに欠陥を検出	超音波、放射線検査、浸透探傷検査、磁性粒子検査
化学分析	材料の組成と純度	分光法、蛍光X線

引張試験

引張試験は強度データ以上のものを提供します。試験機はドッグボーン型サンプルの両端を掴みます。機械はサンプルを制御された速度で引っ張ります。ロードセルが力を測定し、伸び計が伸びを追跡します。試験ソフトウェアは応力とひずみの関係をプロットします。試験機関は、曲線の最初の直線部分から得られる弾性係数を公開します。

エンジニアはその曲線から次のことを抽出します。

降伏強さ
究極の引張強さ
破断伸び
ヤング率

引張試験では、技術者が標準化されたドッグボーン試験片を万能試験機に取り付けます。試験機は試験片が破断するまで一定速度で引張を続け、システムは荷重と伸びを連続的に記録します。

硬度試験

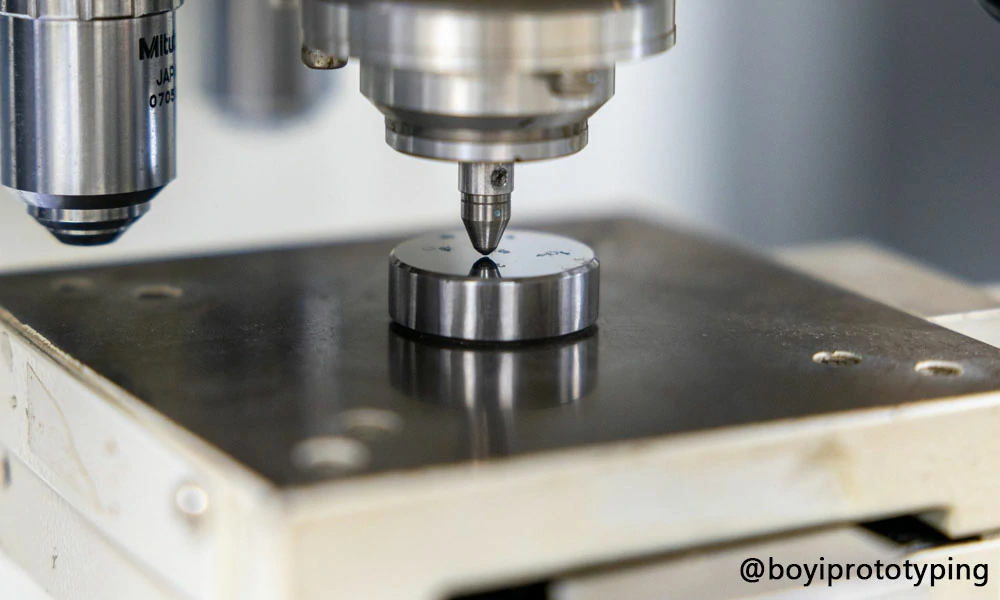

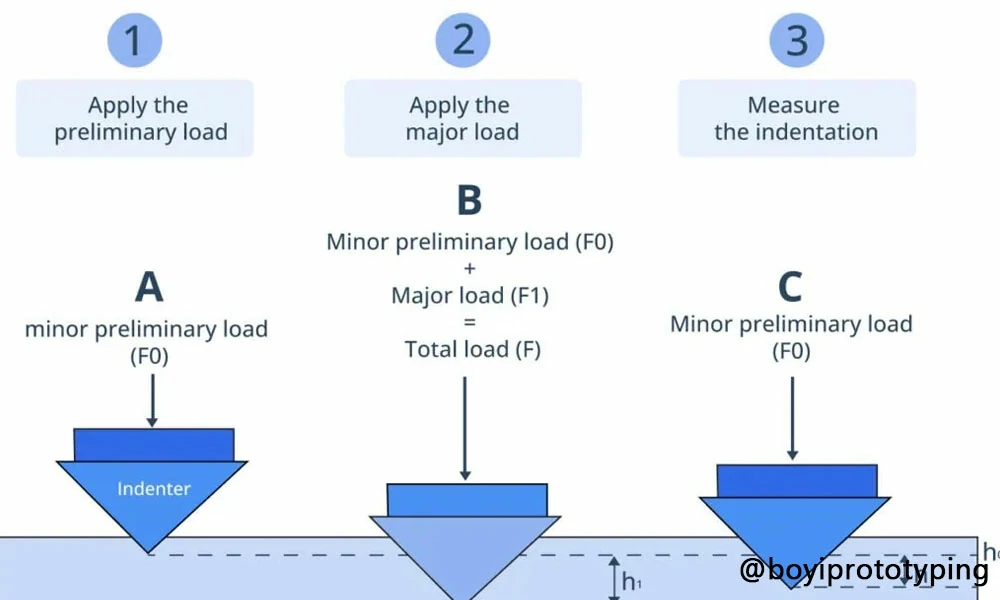

硬度試験は、材料の局所的な塑性変形に対する耐性を測定します。技術者は、サンプルのサイズと材料に基づいて硬度試験を選択します。これらの方法は簡便で迅速であり、多くの場合非破壊検査です。各硬度スケールは、耐摩耗性、機械加工性、または引張強度と相関する数値を提供します。

ビッカース硬度試験（HV）（広範囲の試験）
バーコル試験（複合材料に使用）
ブリネル硬さ試験（HB）
ヌープ硬度試験（HK）（小面積での試験）
ヤンカ硬度試験（木材用）
マイヤー硬度試験
ロックウェル硬度試験（HR）（米国で一般的に使用されている）
ショアデュロメーター試験（ポリマー用）

硬度試験は、エンジニアが熱処理、コーティング、耐摩耗性を検証するのに役立ちます。より複雑な試験を行う前の簡単なチェックとして利用されることがよくあります。

衝撃試験

衝撃試験では、高速荷重時に材料がどのようにエネルギーを吸収するかが明らかになります。

シャルピーVノッチ試験：試験員は必要に応じて試験片を様々な温度まで冷却し、スイングハンマーで打撃します。この試験では、ノッチ付き試験片の破断時に吸収されるエネルギーを測定します。
アイゾット: シャルピー試験に似ていますが、試験片を垂直に固定し、上部を叩きます。

衝撃テストは、突然の力や低温環境にさらされる構造物の材料をエンジニアが選択するのに役立ちます。

疲労試験

疲労試験は、材料または部品が破損するまでに何回の荷重サイクルに耐えられるかを測定します。エンジニアは、滑らかな円形試験片または完全な部品に対して疲労試験を実施します。試験室では、荷重振幅またはひずみ振幅を設定します。試験室では、試験片が破損するか、所定のサイクル数に達するまで、サイクルを繰り返し実行します。

試験室では、破断に至るまでのサイクル数を記録します。試験室では、様々な応力範囲で繰り返し試験を行い、SN曲線を作成します。試験室では、鉄系材料の場合は耐久限界、非鉄系材料の場合はニーポイントを報告します。試験室では、この曲線を用いて、設計者に繰り返し荷重に対する安全な応力レベルを指導します。

破壊靭性試験

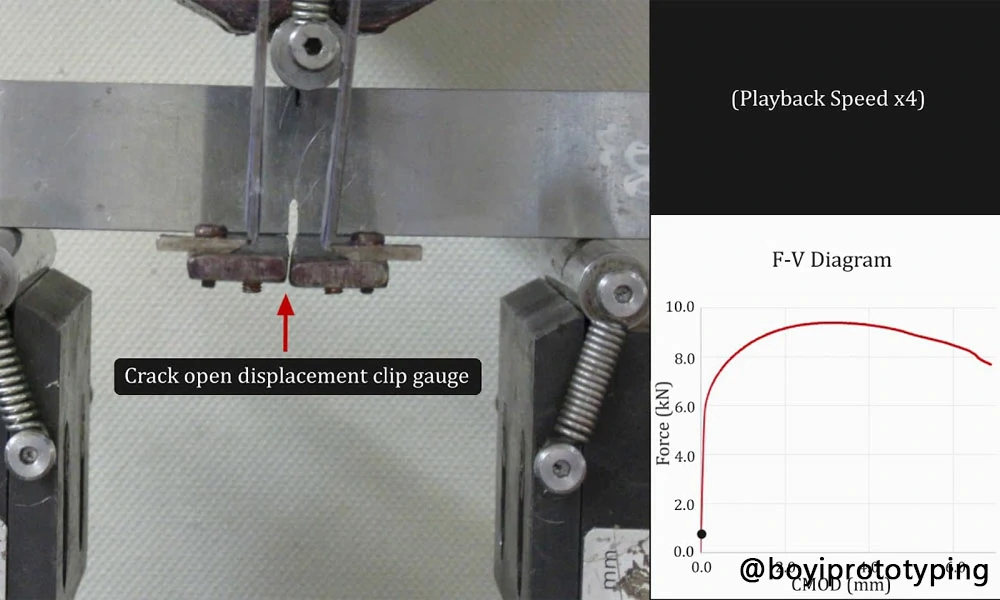

破壊靭性試験は、材料の亀裂伝播に対する抵抗力を定量化します。試験片に鋭い亀裂を導入し、亀裂が成長し始めるまで荷重を増加させます。KIcと呼ばれる応力集中の臨界値を測定し、JIcまたはCTOD値に対応する亀裂開口変位を記録します。これらのデータを用いて、部品の安全な亀裂サイズを計算します。

静的荷重と動的荷重の両方を考慮します。

線形弾性破壊靭性（KIc）
弾塑性靭性（JIc、CTOD）

破壊力学試験の結果は、重要な部品の疲労寿命予測とメンテナンススケジュールの指針となります。

クリープおよび応力破断試験

エンジニアは、数週間から数ヶ月にわたって高温下で材料を試験します。長期的な負荷をシミュレートするために、一定の荷重を維持します。ひずみと時間の関係を示す曲線を記録します。ひずみ速度が加速し、破損が差し迫っていることを示せば、その変化を記録します。応力破壊試験では、破断までの時間を定義します。クリープデータを用いて、タービン、ボイラー、ロケットエンジン用の材料を評価します。そして、数千時間にわたって機械的特性を維持する合金を選択します。

非破壊検査（NDT）

品質検査員は、部品を切断することなく、ひび割れ、空隙、介在物を検出するために非破壊検査（NDT）を使用します。完成部品の承認や稼働中検査のスケジュール設定にも非破壊検査が活用されています。非破壊検査は、部品を傷つけることなく検査を行います。一般的な手法には以下のものがあります。

超音波検査
磁性粒子検査
浸透探傷検査
ラジオグラフィー

NDT は、特に安全性が重要となるシステムにおいて、部品を損傷することなく、使用中のコンポーネントの整合性を保証します。

ニーズに合わせて適切なテストを選択する

各機械試験では特定の種類のデータが得られます。設計者はこれらのデータを部品の重要な特性と照合する必要があります。

設計が永久荷重下での曲げや伸びに耐える必要がある場合は、引張試験を使用します。
部品が鋭い打撃や衝撃に耐える必要がある場合は、シャルピーまたはアイゾット靭性テストを使用します。
製品が飛行機の翼や機械部品のように繰り返し使用される場合は、疲労テストを使用します。
コンポーネントが一定の負荷下で高温で動作する場合は、クリープテストを使用します。
亀裂の形成が懸念される場合は、破壊力学の手順を使用します。
完成した部品を損傷なく検査する必要がある場合は、NDT 方法を適用します。

研究所は多くの場合、複合的なサービスを提供しています。一般的な金属試験ラボでは、単一の材料バッチに対して、硬度、引張、衝撃、疲労、クリープ試験を実施できます。このアプローチにより、設計者は材料の特性間の関連性を把握することができます。例えば、引張試験では、曲線の形状や破壊の外観に基づいて、金属が延性か脆性かを推測することもできます。

有限要素解析（FEA）と試験の連携

現代の実務では、機械試験とシミュレーションが融合されています。チームは経験的データを用いて正確な有限要素法（FEA）モデルを構築します。そして、応力サイクルや熱負荷のシミュレーションなどの仮想試験を実施し、その結果を実験室での測定値と比較します。この二重アプローチは、以下のことを実現します。

高価な物理プロトタイプの数を削減
複雑な形状における潜在的な故障モードを明らかにする
部品の形状と材料の選択を最適化します

例えば、冷却チャネルを備えた航空宇宙部品の場合、完成形状の疲労試験とFEAスタディの両方を実施し、高応力領域を予測する必要があるかもしれません。これらのデータを組み合わせることで、より情報に基づいた設計の調整やメンテナンス計画が可能になります。

機械試験の利点

機械試験には多くの利点があります。

試験により、部品が破損するまでの限界が正確に示されます。エンジニアはこのデータを用いて安全な動作限界を設定します。
試験により材料のばらつきや欠陥が明らかになり、チームは生産段階に入る前に不良品を選別することができます。
テストからのデータは、有限要素解析 (FEA) などのコンピュータモデルに送られます。
モデルがテスト結果と一致する場合、チームは設計変更のシミュレーションを信頼します。
テスト予算を少なくすることで、製品のリコール、保証請求、事故による莫大なコストを回避することができます。
テストにより、製品が各業界の法律や基準を満たしていることが文書で証明されます。

テストをスキップするとどうなるでしょうか?

テストを行わないことを選択すると、次のような結果が生じる可能性があります。

監査不合格：検査官は不適合部品を発見する可能性があります。これらの問題の解決には時間と費用がかかり、企業の評判を損なう可能性があります。
壊滅的な故障：使用中に部品が故障すると、負傷、訴訟、そして莫大な修理費用が発生する可能性があります。事故1件あたりのコストは、しばしば検査費用をはるかに上回ります。
過剰なエンジニアリング：テストデータがなければ、設計者は「念のため」に過剰な材料を追加する可能性があります。こうした余分な重量やコストは、競争力を損なう可能性があります。

いつ、誰が機械試験を実施すべきか

設計者は開発サイクルの早い段階で機械試験を計画する必要があります。製造業者は、各生産バッチの品質管理計画に試験を含める必要があります。保守エンジニアは、稼働中の重要な部品について定期的な非破壊検査を実施する必要があります。認証機関は、試験機関がASTM、ISO、ENなどの規格に準拠していることを確認するために監査を行う必要があります。技術バイヤーは、材料承認プロセスの一環として試験報告書を要求する必要があります。

テスト結果の追跡と報告

テストラボとメーカーは、以下を使用してテストを追跡します。

証明書：ミルテスト証明書（MTC）またはミルテストレポート（MTR）には、材料の化学的および機械的特性が記載されています。このレポートは、EN 10204などの規格に準拠しています。
テストログ: テスト条件、使用機器、生データの詳細な記録がデジタルデータベースまたは紙のファイルに保存されます。
ソフトウェアシステム: 品質管理ソフトウェアはテスト結果を部品番号とバッチにリンクし、監査を容易にし、事務作業を削減します。

従来の機械試験の代替手段

エンジニアは、シミュレーション（FEA、材料データベース）や加速試験法、あるいは小型試験片を用いた迅速な特性推定により、物理試験への依存を軽減します。同時に、非破壊検査（超音波、X線）により完成部品を損傷なく検査します。さらに、組み込みセンサーとデジタルツインモニタリングによって実世界における性能を追跡することで、チームは重要な試験を検証し、コストを削減し、安全性を確保できます。

代替手段に頼るべき時

初期設計段階: シミュレーション、データベース、サプライヤー証明書を重視して、材料の選択肢を絞り込みます。
十分に確立された材料/プロセス: プロセスに数十年の歴史があり、SPC チャートが安定している場合は、定期的にのみテストを行うことができます。
高価値資産: SHM とデジタルツインを使用して、ダウンタイムを制限し、サービス間隔を延長します。
ラピッドプロトタイピング: 加速テストにより、一連の標準テストを実施しなくても迅速なフィードバックが得られます。

一部の物理テストが不可欠な理由

これらすべての代替手段があるにもかかわらず、標準化団体（ASTM、ISO、EN）や規制当局は、安全性が重要な部品に対して特定の破壊試験を義務付けることがよくあります。したがって、最も効果的なアプローチは、以下の要素を組み合わせたものです。

設計空間を探索するシミュレーション
主要な特性を検証するための標的破壊試験
完成品のバッチ検査のためのNDE
予期せぬ損傷を検知するための稼働中モニタリング

この「ハイブリッドテスト戦略」により、コストと無駄を最小限に抑えながら、パフォーマンスと安全性を保証するために必要なハードデータが失われないようにすることができます。

結論

機械試験は、安全で効率的、そして革新的なエンジニアリングの基盤となります。硬度、引張強度、衝撃強度、破壊靭性、疲労強度、クリープ強度、そして非破壊試験を適切に組み合わせることで、企業は材料と製品の挙動に関する包括的なデータを収集できます。そして、そのデータをコンピュータモデルに統合することで、設計の最適化とコスト削減を実現します。
